93 年 318is  电路图集

back

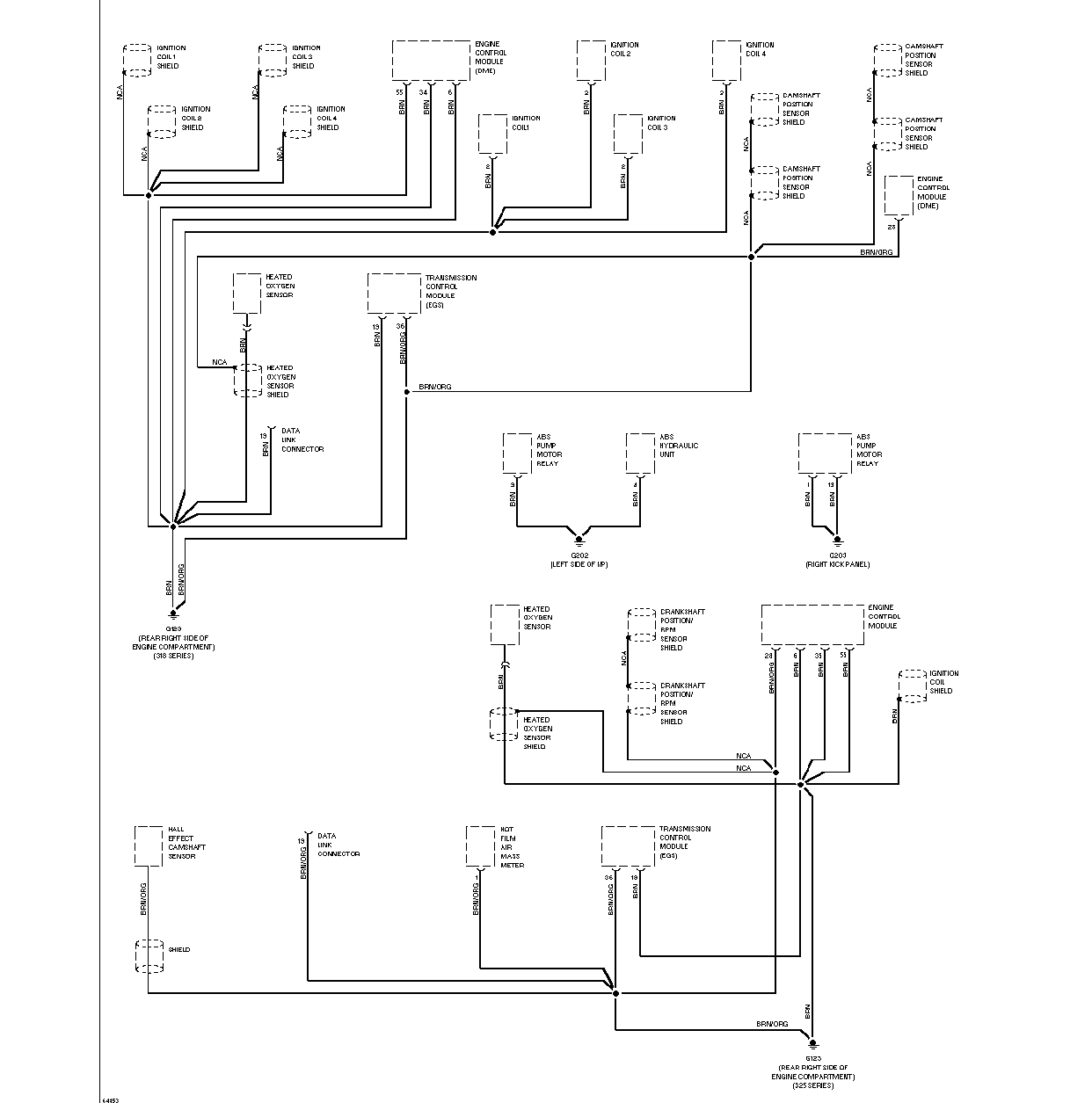

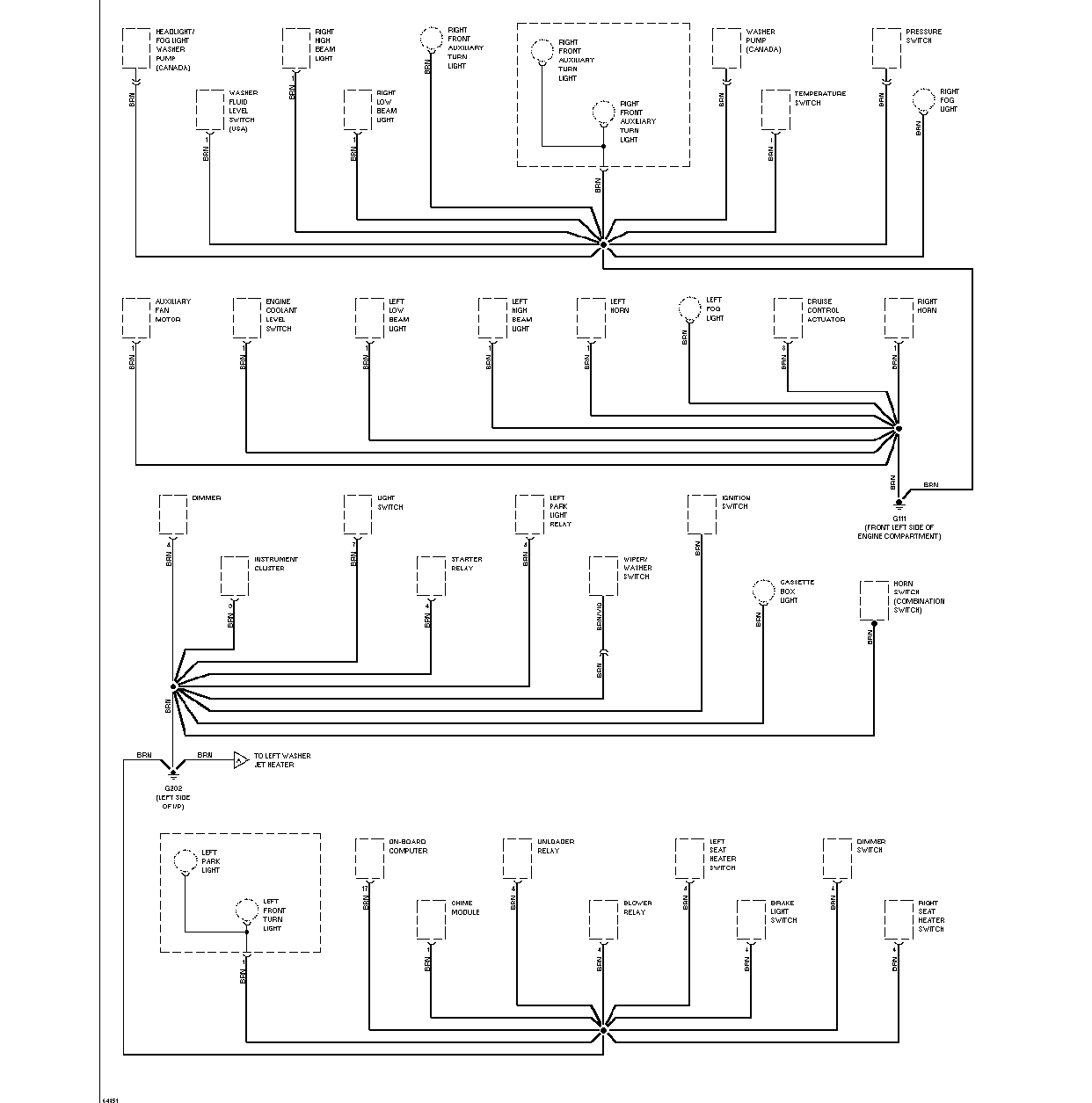

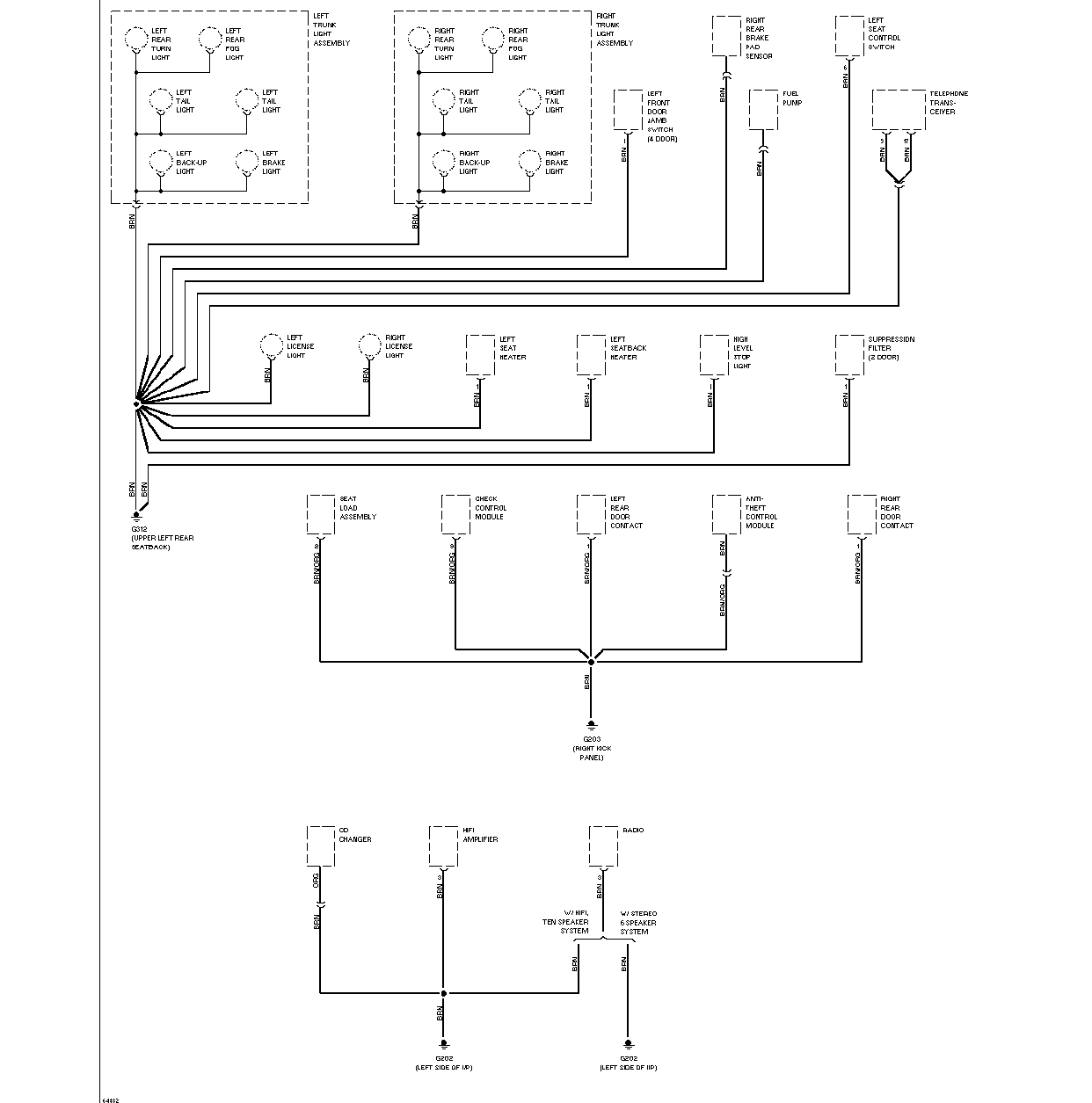

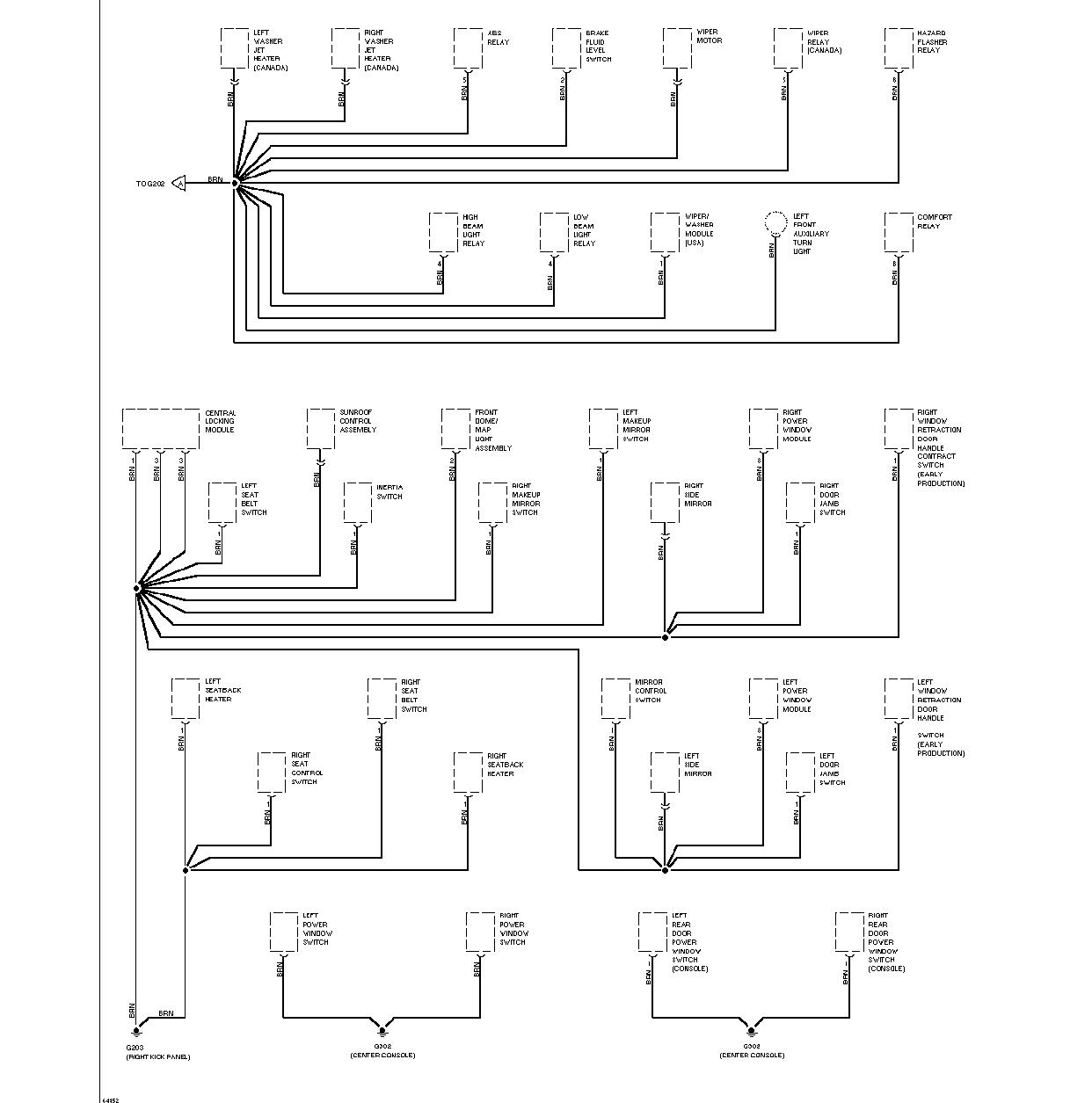

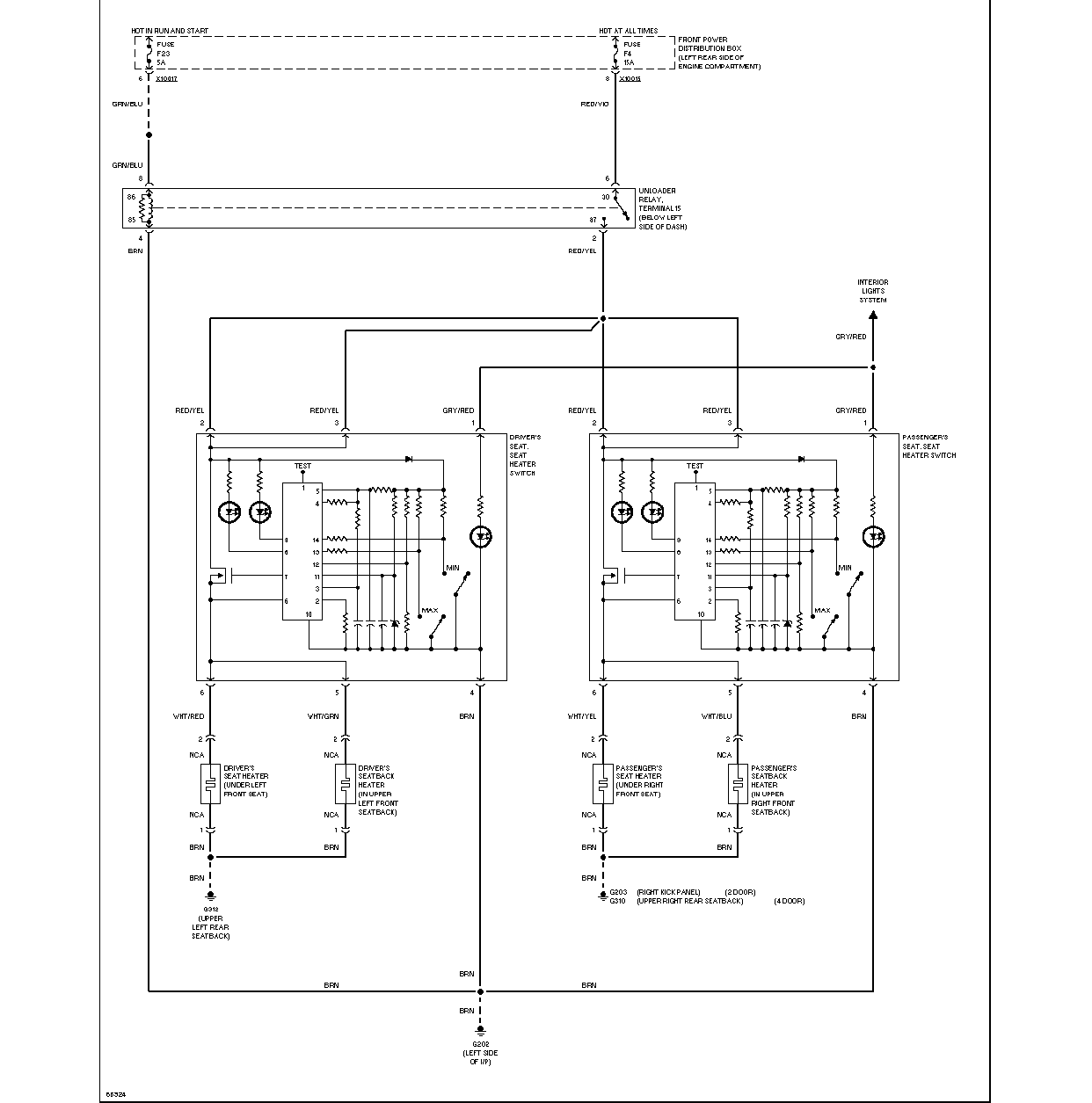

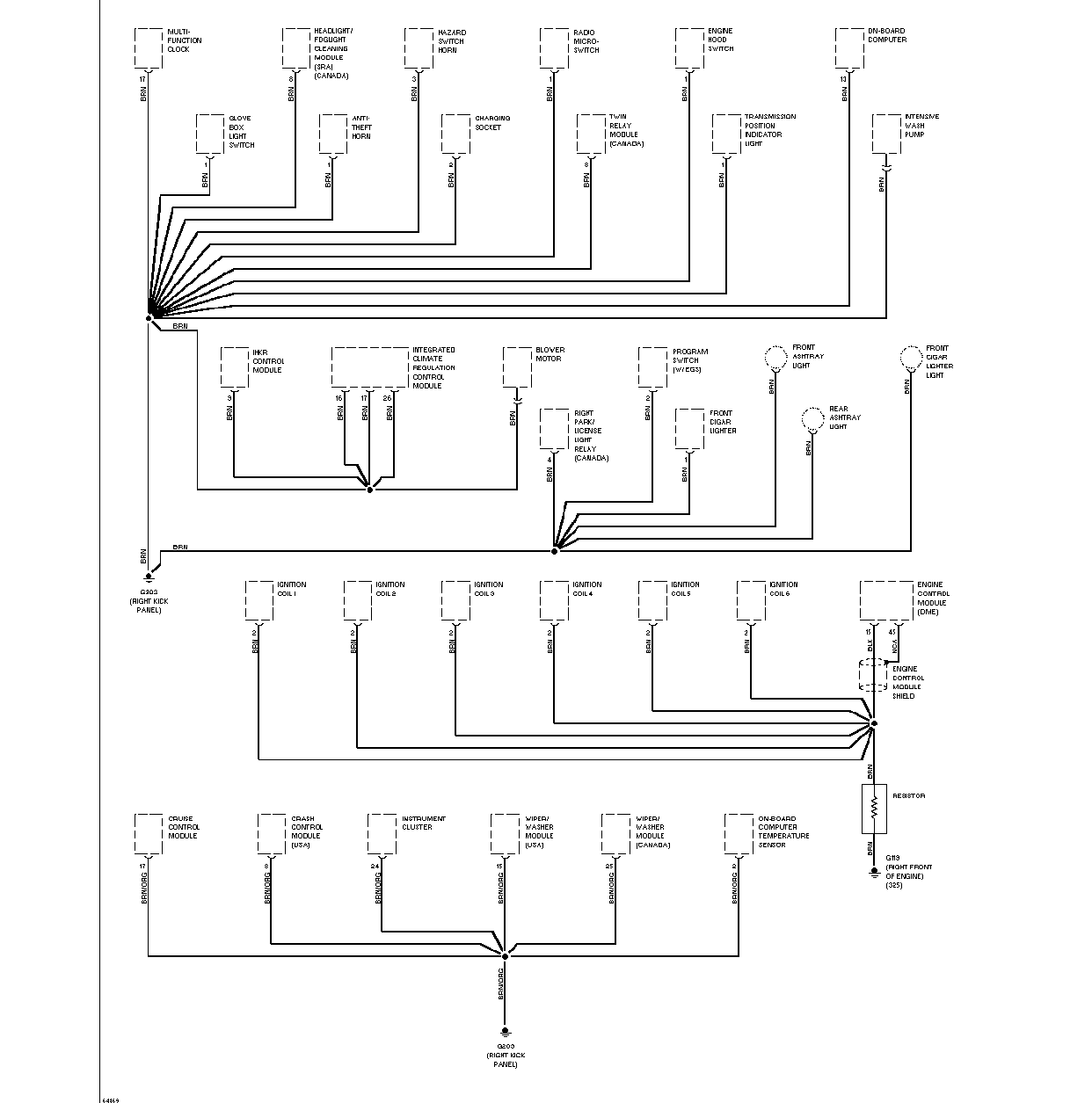

Starl.gif (870 bytes)搭铁分配电路图    1    2     3    4   5 Starl.gif (870 bytes)座椅加热电路图
