95 年 318i convertible  电路图集

back

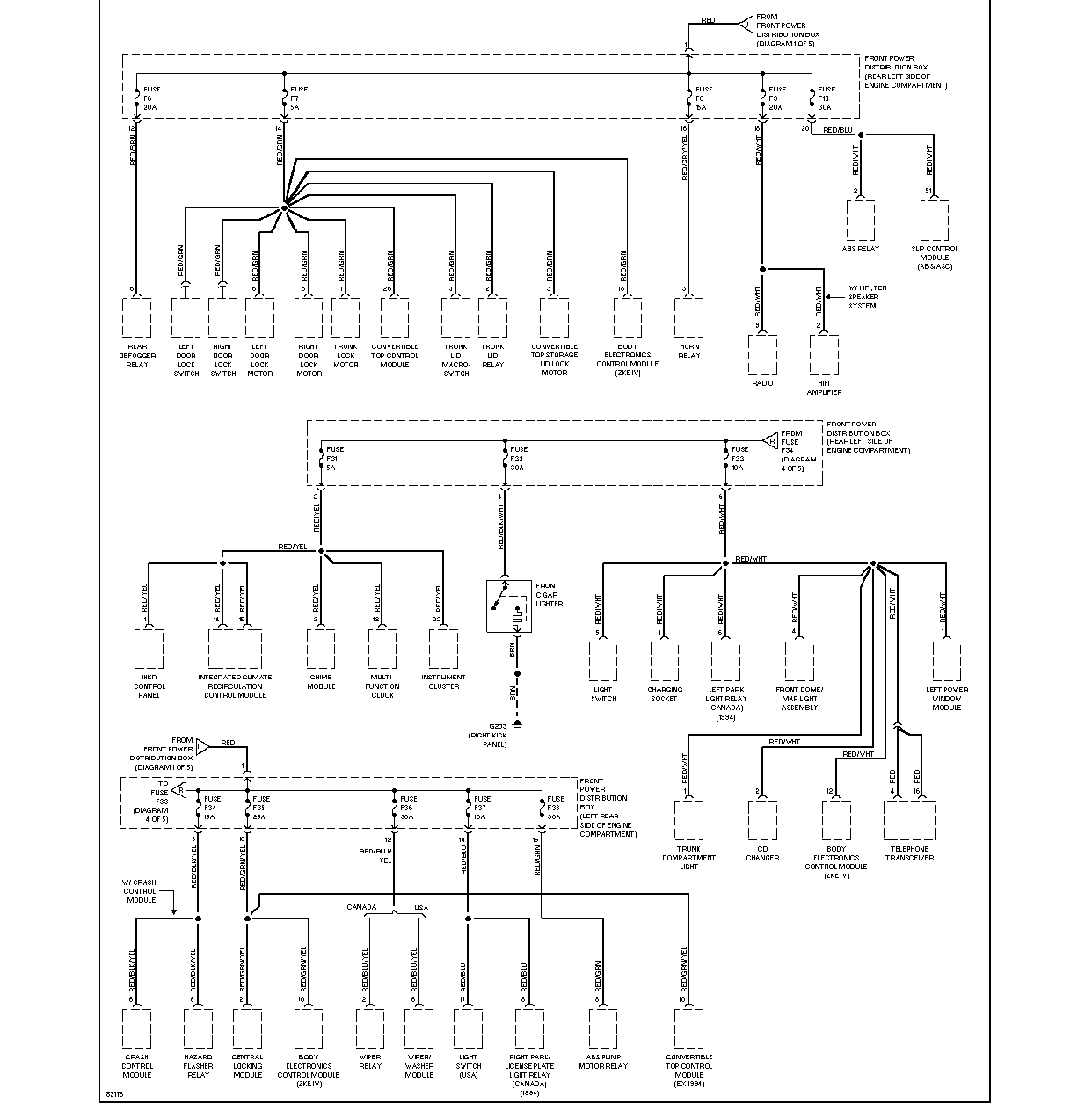

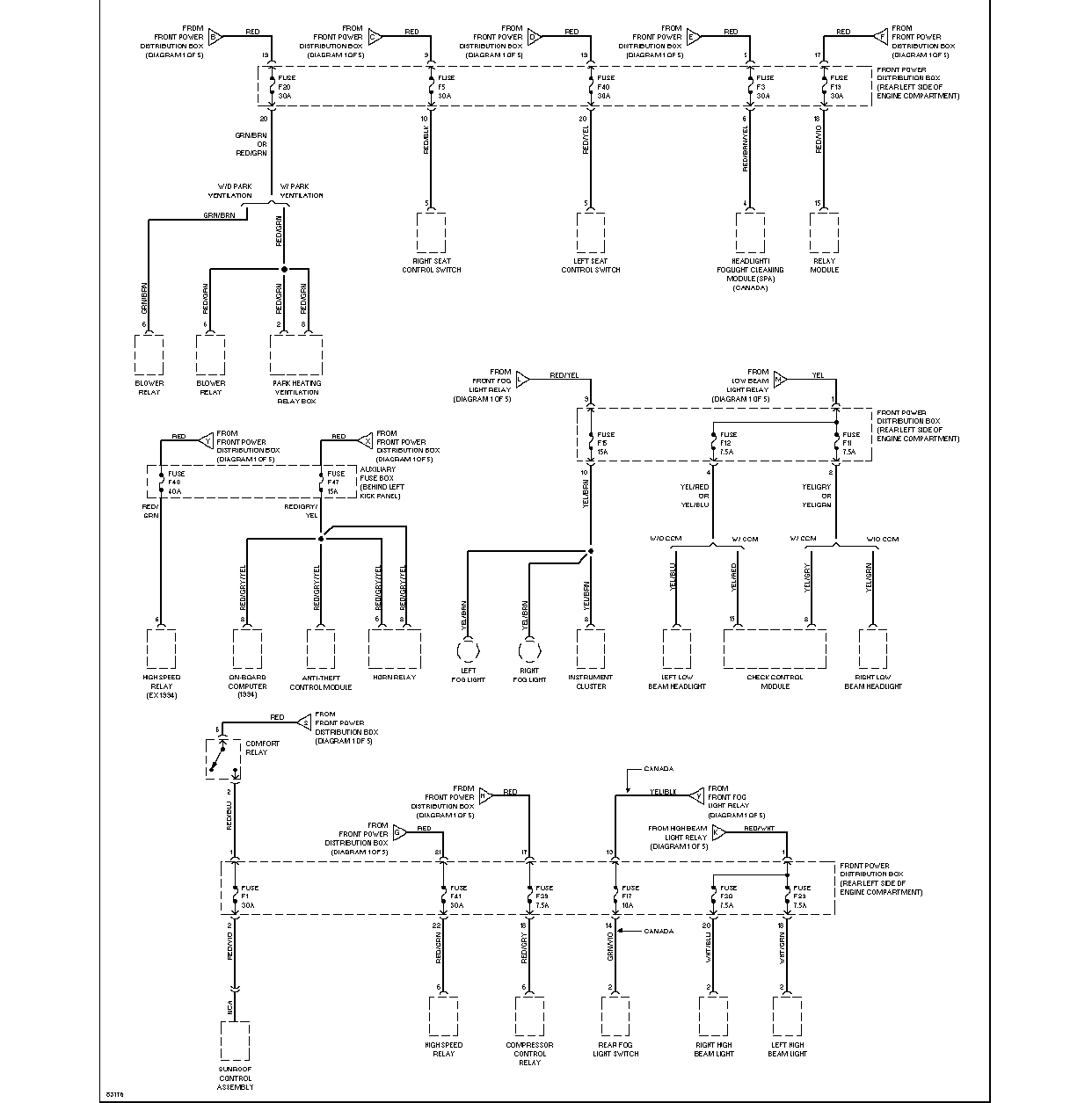

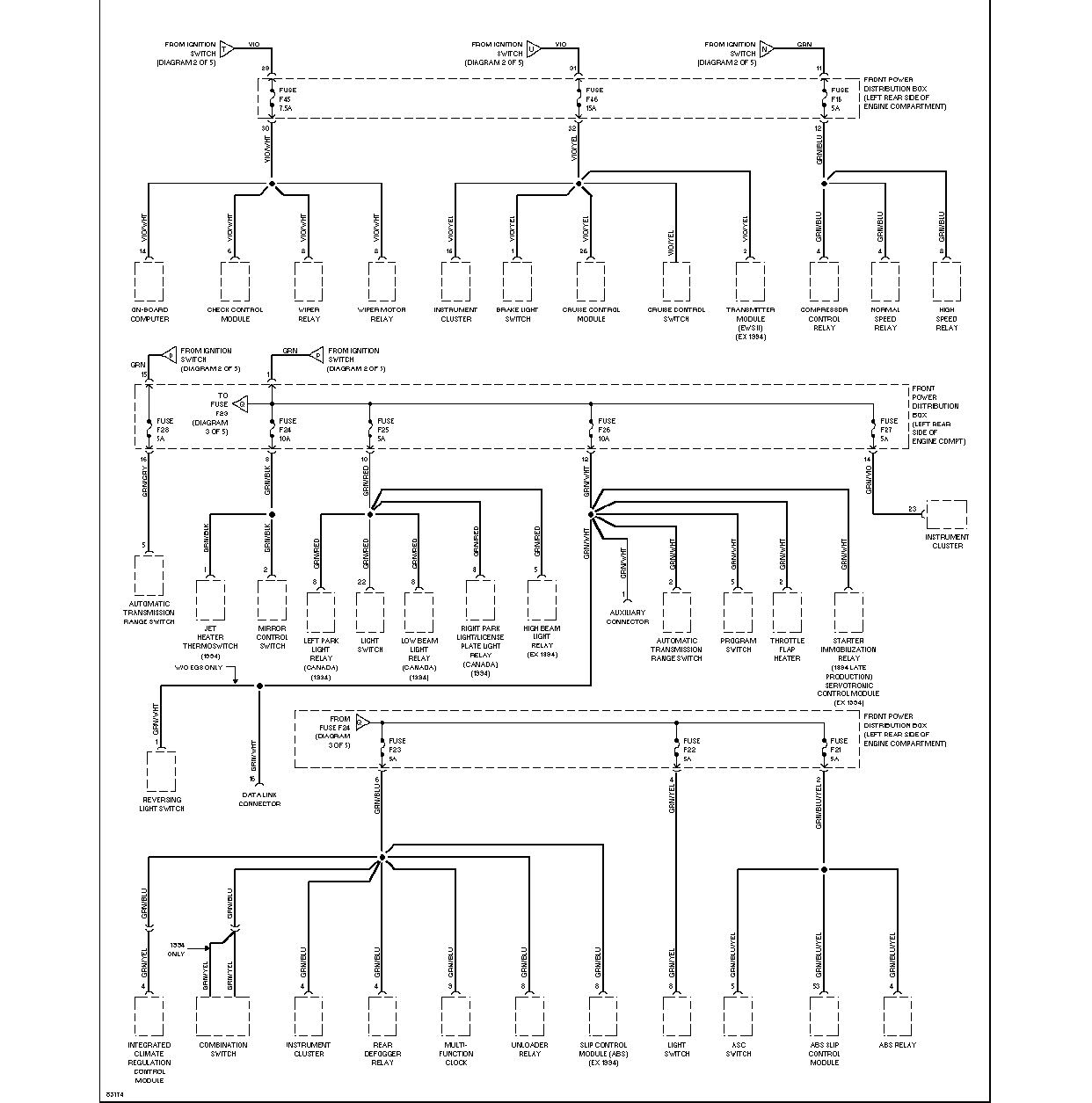

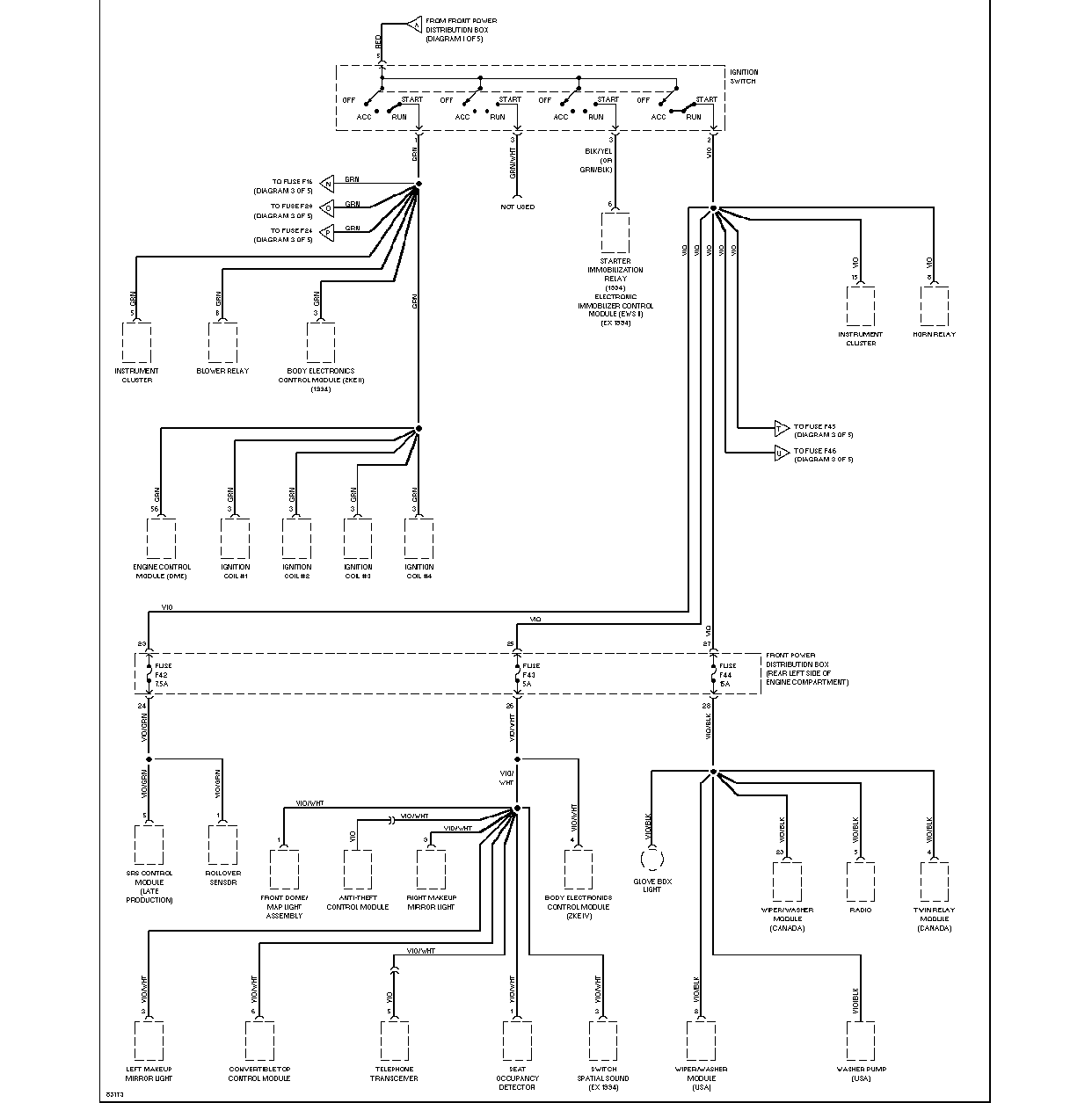

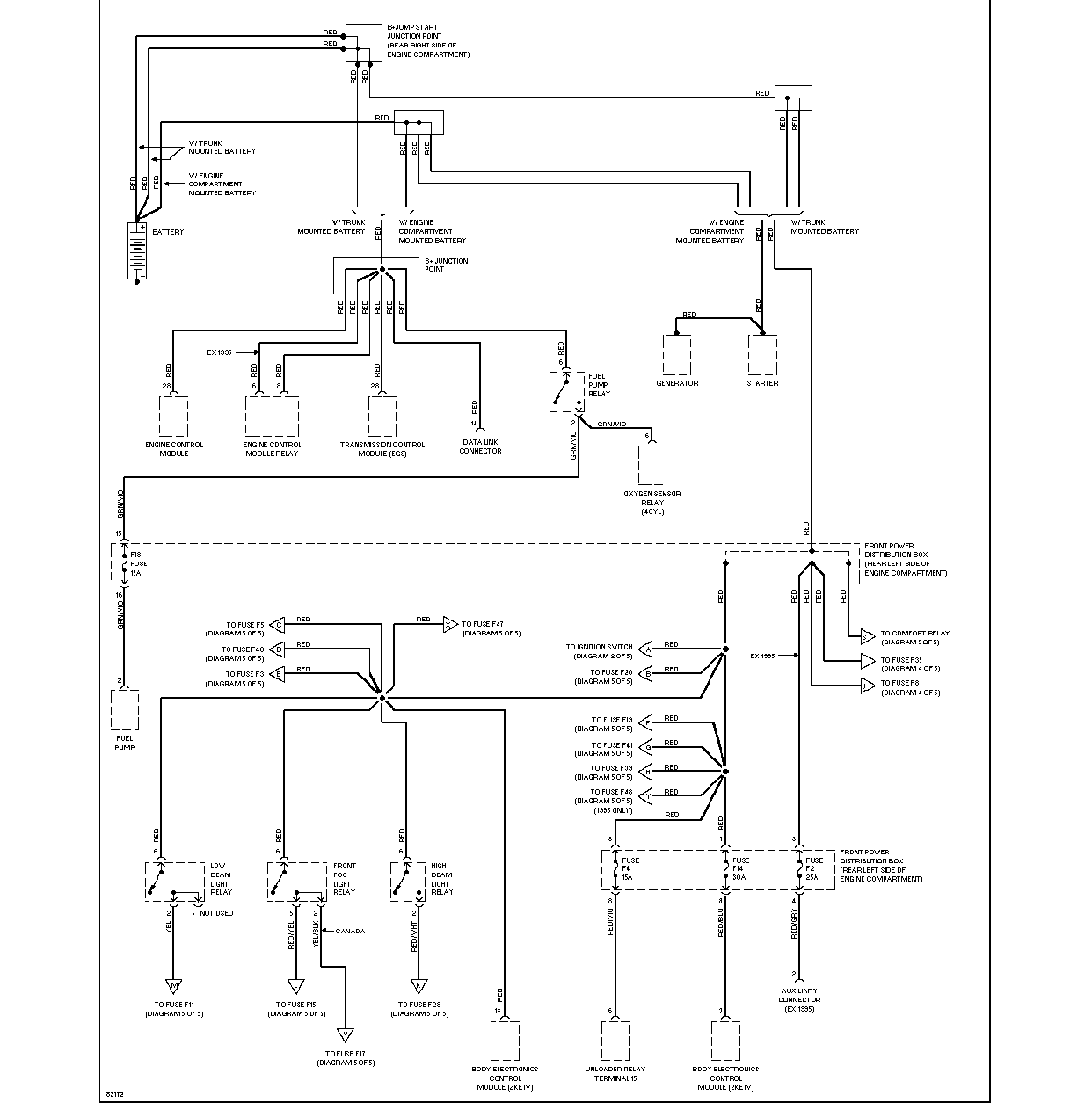

Starl.gif (870 bytes)功率分配电路图     1    2   3   4   5 Starl.gif (870 bytes)电动门锁电路图
