B1BG27K1 - 307 MOTOR EW10J4

AUSBAU - EINBAU ANTRIEBSEINHEIT

1 - SPEZIALWERKZEUG

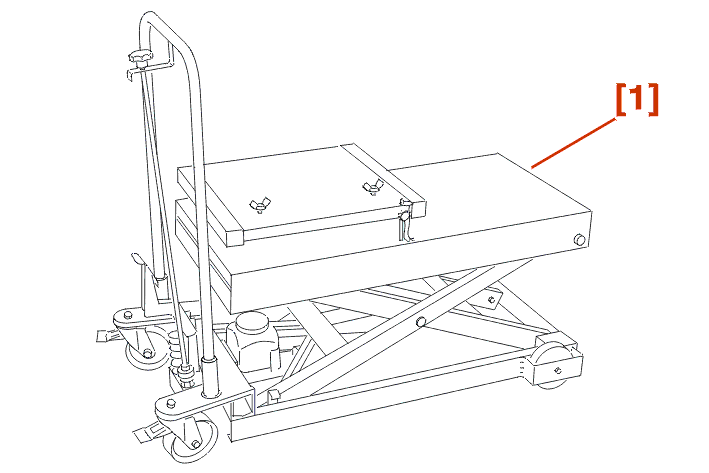

[1] Hebeplattform (-).0004 .

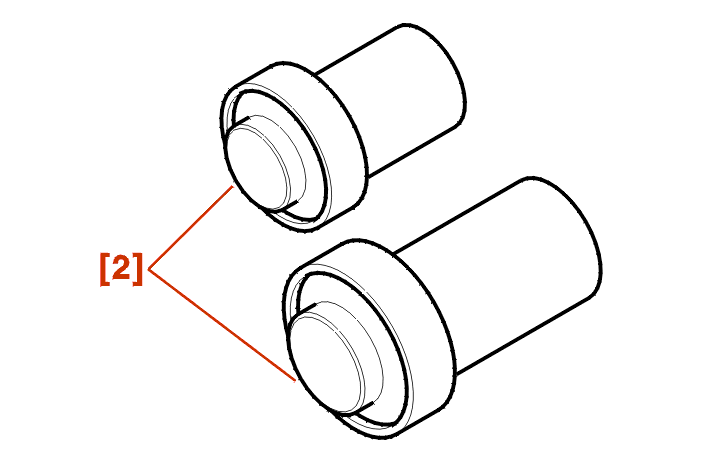

[2] Montagedorne für Dichtringe in den Achsantriebsausgängen (-).0317-T .

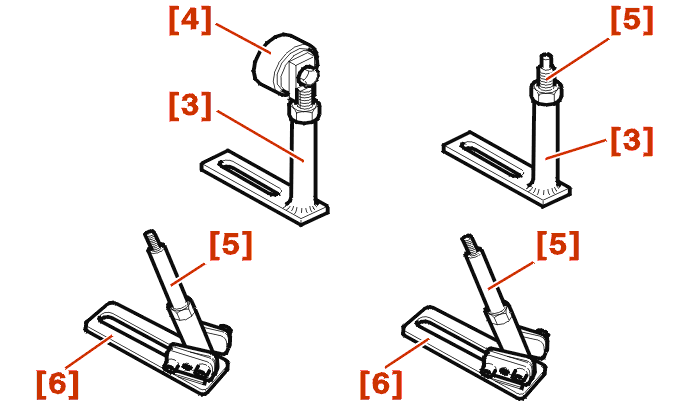

Koffer (-).0005 :

• [3] Halterung mit festem Winkel
• [4] Stift mit seitlicher Befestigung
• [5] Feststellstift
• [6] Halterung mit variablem Winkel

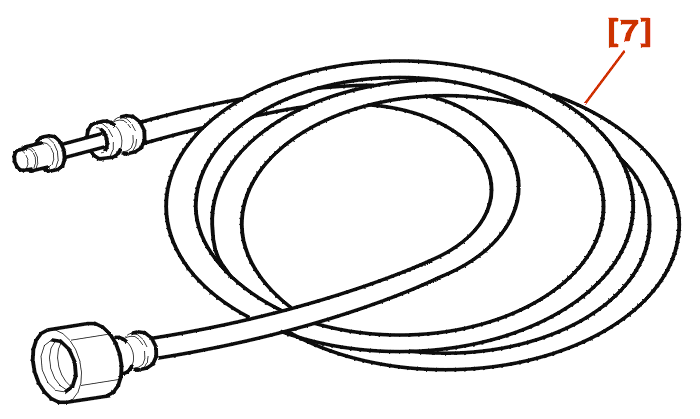

[7] Leitung mit Anschluß für Druckanschlußventil SHRADER (-).0141-T1 .

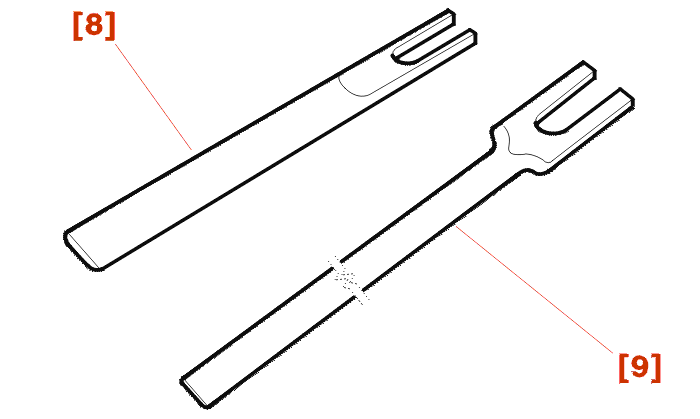

[8] Werkzeug zum Lösen der Kugelgelenke ø10 (-).0216-G1 .

[9] Werkzeug zum Lösen der Kugelgelenke ø13 (-).0216-G2 .

2 - AUSBAU

Blende am Motor abnehmen .

Benzindruck abbauen, hierzu das Ende des Werkzeugs [7] am Druckanschlußventil SHRADER anschließen; Benzin in einem Gefäß auffangen .

Entleeren :

• Kühlsystem
• Getriebe

ACHTUNG : Kältekreis nicht entleeren .

Anbaugeräte-Antriebsriemen ausbauen .

Ausbauen :

• Vorderräder
• vollständiger vorderer Stoßfänger
• die Scheinwerfer
• Stoßfänger-Verstärkungsstab

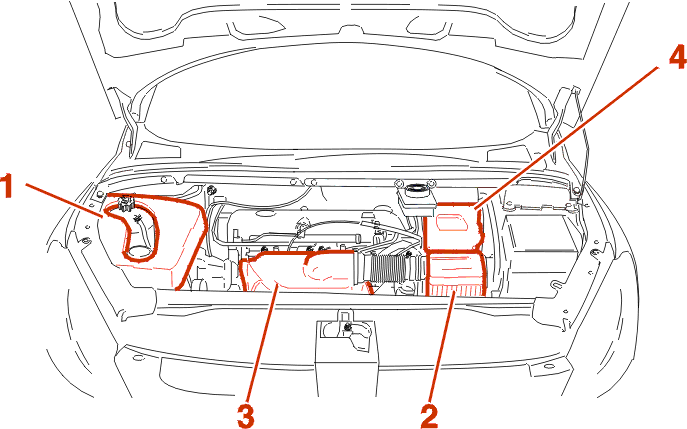

Ausbauen :

• obere rechte Blende (1)
• Luftfiltergehäuse (2), Resonanzdämpfer (3), Deckel des Drosselklappengehäuses und Luftsammler (am Stoßfänger angebracht)
• Gaszug

Lösen :

• Hydraulikleitung der Servolenkung
• Kraftstoffvorlauf- und -rücklaufleitungen
• Benzindampfabsaugschläuche

Ausbauen :

• Batterieabdeckung (4)
• Batterie
• Batteriehalterung

Ausbauen :

• Antriebswellen
• die Ausgleichmassen (Befestigung am unteren Getriebegehäuse)

Lösen :

• Schaltgestänge ( mit Hilfe der Werkzeuge [8] - [9])
• das vordere Auspuffrohr vom Krümmer

Ausbauen :

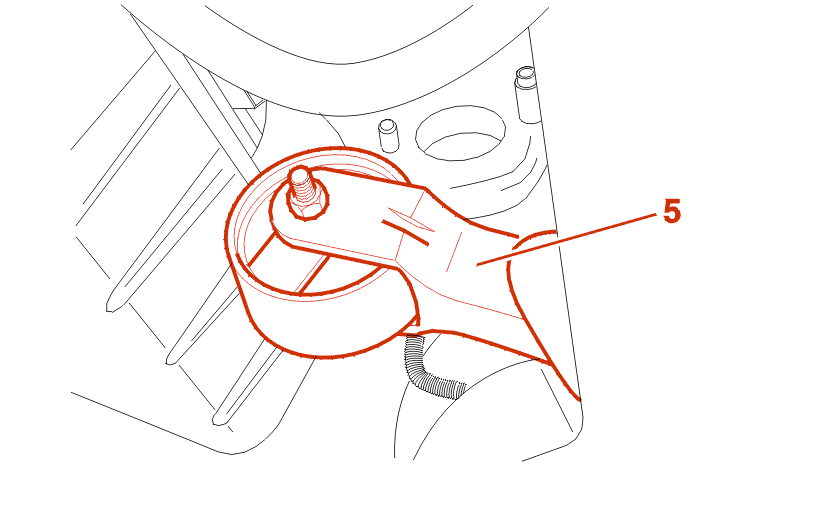

• die Schwingungsbegrenzungsstrebe (5)
• Kühlerbereich

Abnehmen :

• Kondensator der Klimaanlage
• Klima-Kompressor

die Kupplungsbetätigung ausbauen .

Abklemmen/lösen :

• Heizungs-Wasserschläuche
• die Massedrähte
• Lambda-Sonde
• elektrische Anschlüsse

Hebetisch mit Stiften unter dem Motor [1] ansetzen .

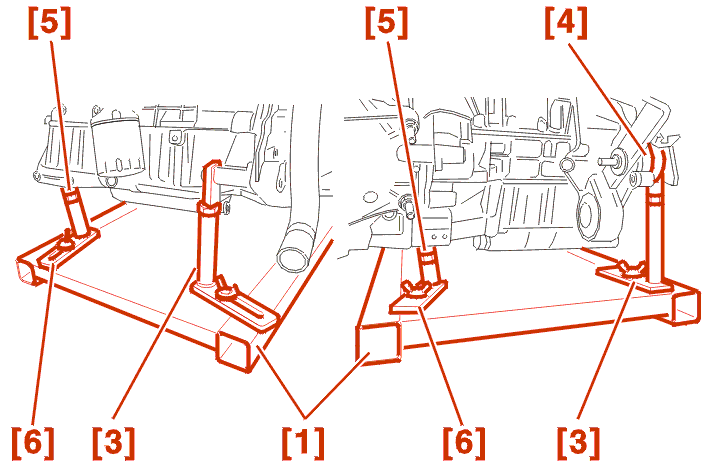

Motor abstecken (Mit Hilfe der Werkzeuge [3] - [4] - [5] - [6]) .

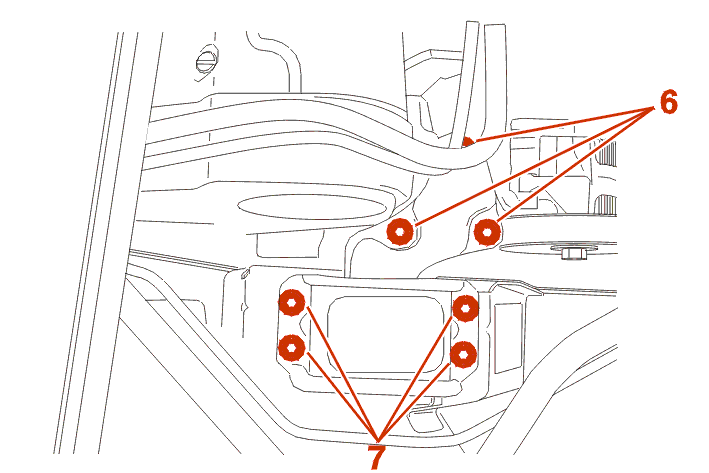

Schrauben (6) - (7) lösen .

Rechte obere Motorhalterung ausbauen .

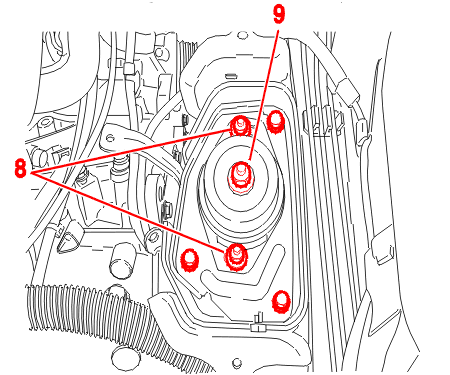

Schrauben (8) - (9) lösen .

Die linke Zwischenhalterung ausbauen .

Motor ausbauen .

3 - EINBAU

Motor mit dem Hebetisch in den Motorraum bringen .

Die linke Zwischenhalterung, dann die rechte obere Halterung einbauen .

Schrauben leicht einschrauben : (6 - 7 - 8) .

Anziehen :

• Schraube (6) - (7) mit 6 daNm
• Schraube (8) mit 3 daNm
• Schraube (9) mit 6.5 daNm

Den Hebetisch und seine Stifte vom Motor abnehmen .

Einbauen :

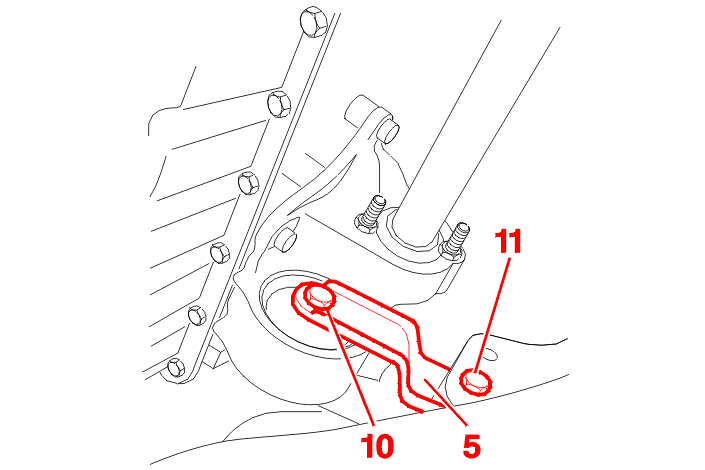

• die Schwingungsbegrenzungsstrebe (5)
• Antriebswellen

Anziehen :

• Schraube (10) mit 5.5 daNm
• Schraube (11) mit 4.0 daNm

Wieder anschließen :

• elektrische Anschlüsse
• die Massedrähte
• Lambda-Sonde
• Heizungs-Wasserschläuche

Einbauen :

• Kupplungsbetätigung
• Klima-Kompressor
• Kondensator der Klimaanlage
• Motor-Kühler
• die Auspuffrohre vom Krümmer (Anzug mit 2.5 daNm)
• die Ausgleichmassen

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

Anbaugeräte-Antriebsriemen einbauen .

Getriebeöl einfüllen .

Kühlsystem befüllen und entlüften .

Radschrauben anziehen mit 9 daNm .

Die verschiedenen Steuergeräte initialisieren .
