B1GI0KK1 - 307 MOTOR DW10ATED MOTOR DW10TD

ENTLEERUNG - BEFÜLLUNG - ENTLÜFTUNG KÜHLSYSTEM

1 - SPEZIALWERKZEUG

[1] Befüllungsgerät (-).0173-2 .

[2] Zange (-).0165 .

2 - ÖLWECHSEL

ACHTUNG : das Ablassen erfolgt in kaltem Zustand .

Verschlußdeckel des Ausdehnungsbehälters abnehmen .

Ausbauen :

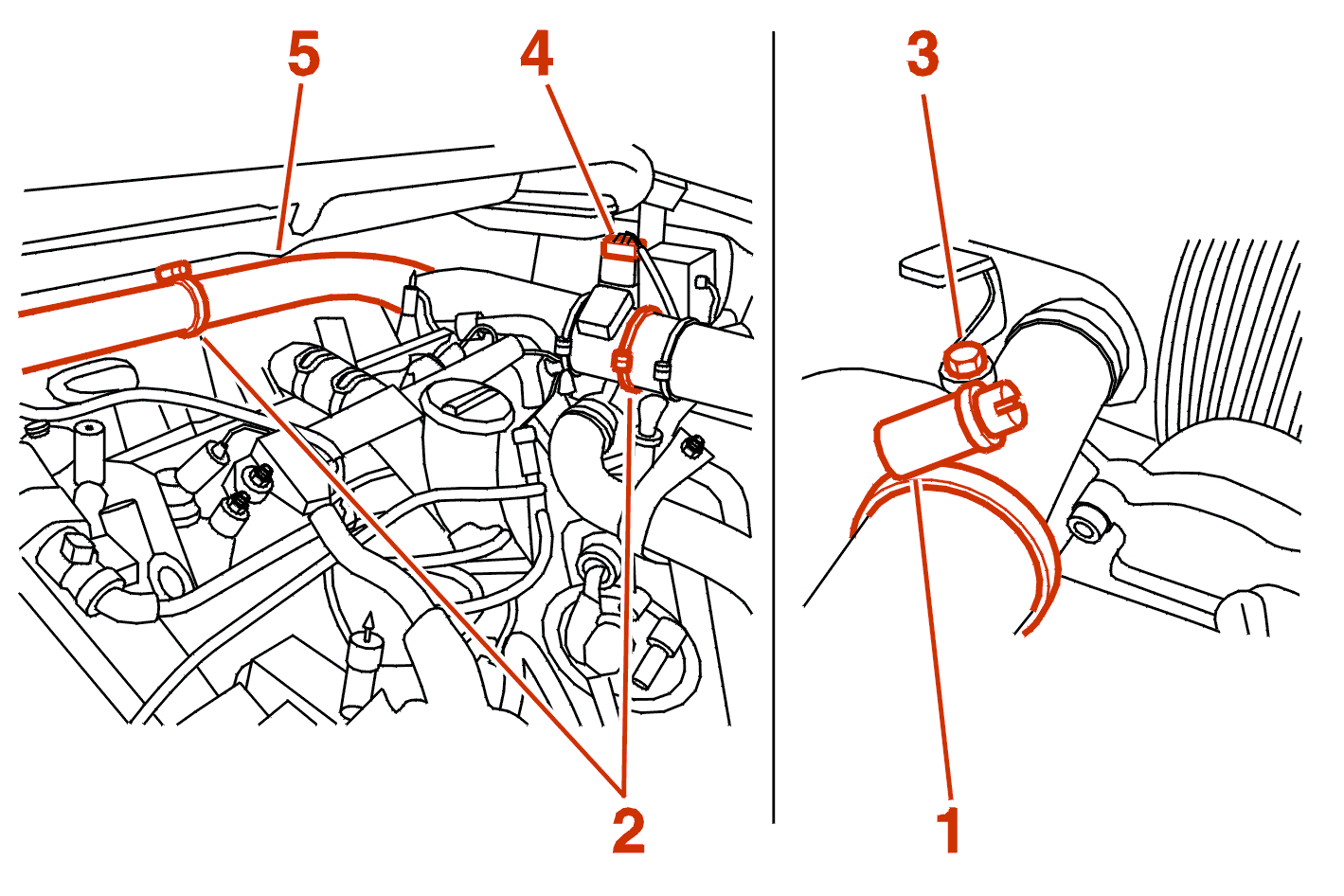

• die Schellen (1) - (2)
• Schraube (3)

Stecker (4) abklemmen .

Ansaugstutzen (5) ausbauen .

HINWEIS : ein Auffanggefäß unter den Kühler stellen, um das Kühlsystem sauber zu entleeren .

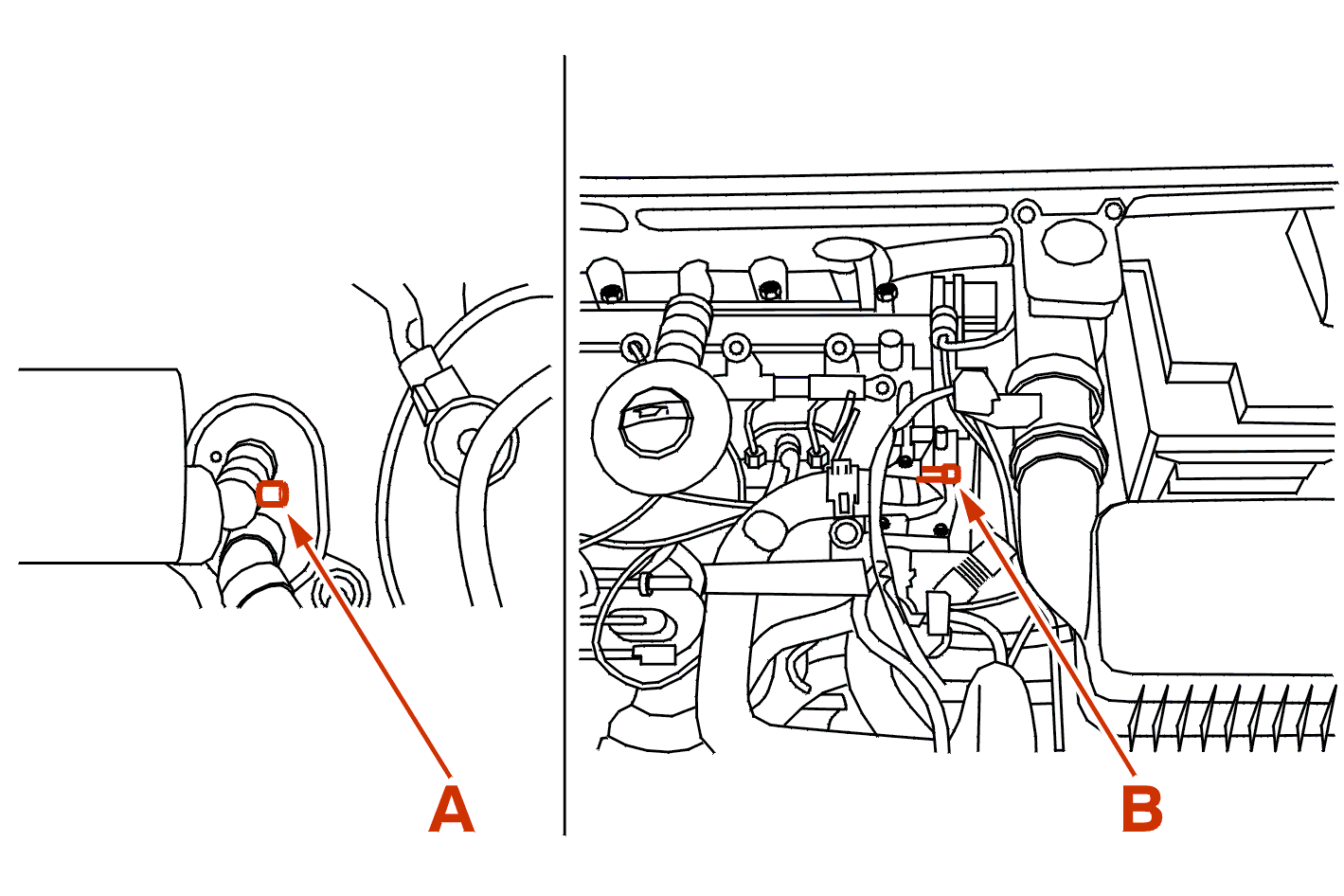

Entlüftungsschrauben (A)-(B) öffnen .

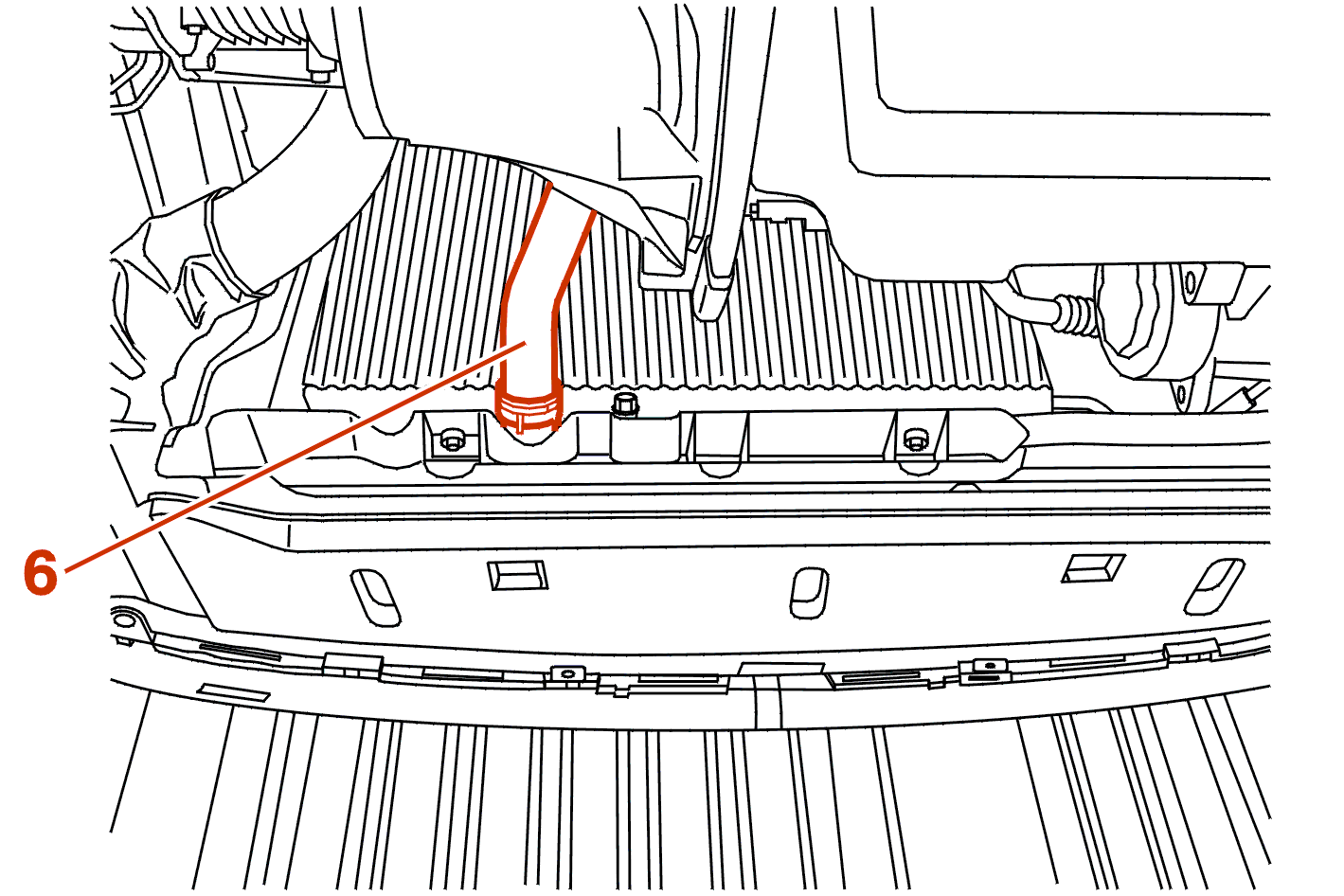

Den unteren Schlauch (6) des Kühlers lösen (Werkzeug [2] verwenden) .

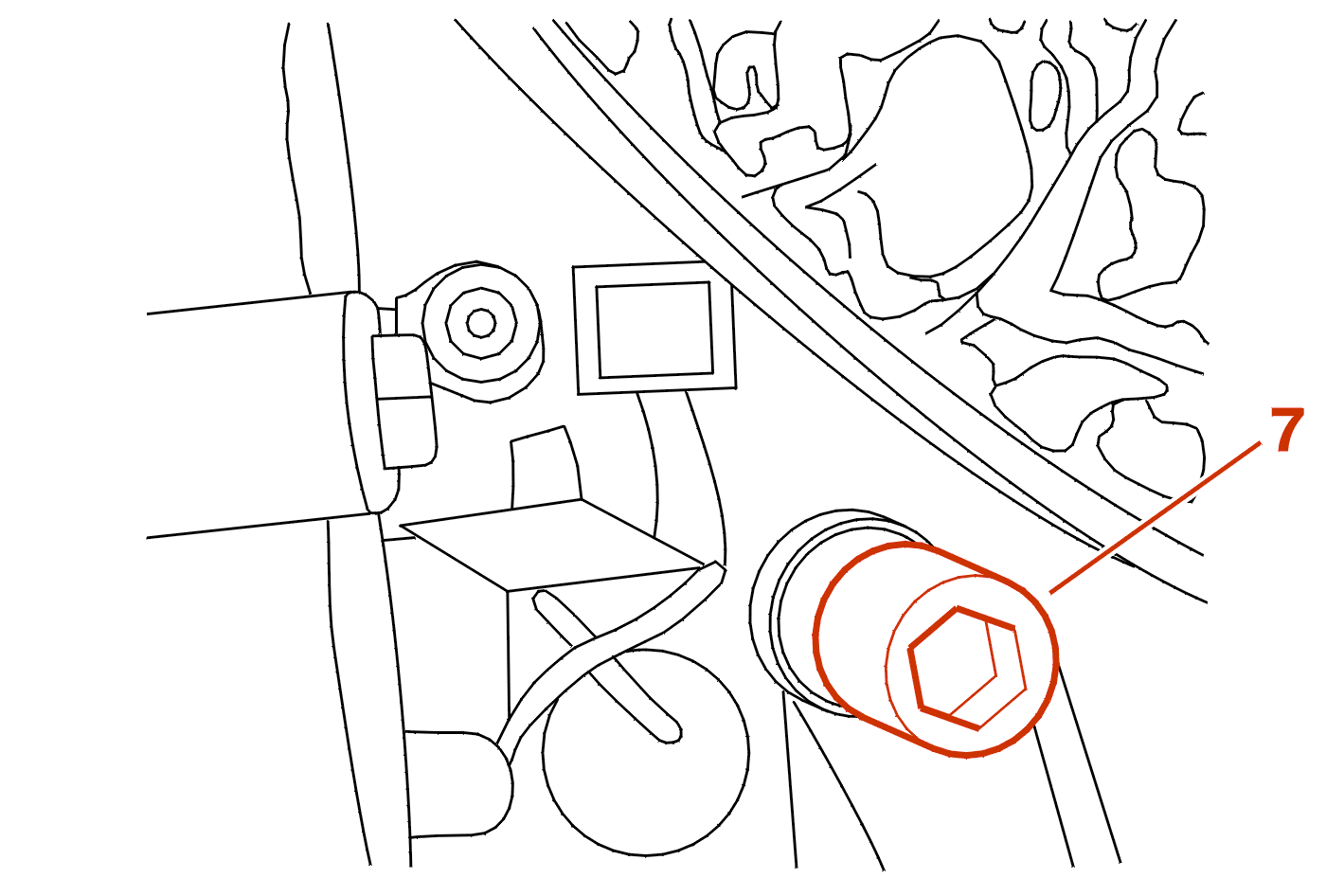

Ablaßschraube (7) ausbauen, um das Kühlmittel aus dem Motor abzulassen .

Die Entlüftungsschrauben schließen .

3 - BEFÜLLUNG UND ENTLÜFTUNG DES SYSTEMS

Vor der Befüllung das Kühlsystem mit reinem Wasser durchspülen .

ACHTUNG : Dichtheit des Kühlsystems kontrollieren .

Befüllungsgerät [1] auf die Einfüllöffnung aufsetzen .

Entlüftungsschrauben öffnen .

Kühlmittel langsam einfüllen .

Die Entlüftungsschrauben schließen, sobald die Flüssigkeit blasenfrei ausläuft .

Das Befüllungsgerät muß für eine einwandfreie Entlüftung des Heizungs-Wärmeaustauschers bis zur 1 Liter-Marke gefüllt sein .

Motor anlassen .

Bei vollständig gefülltem Befüllungsgerät die Motordrehzahl zwischen 1500 und 2000/min halten, bis der bzw. die Kühlerlüfter zweimal ein- und ausgeschaltet haben .

Motor abstellen .

Befüllungsgerät abnehmen [1] .

Deckel am Ausdehnungsbehälter sofort schließen .

Gegebenenfalls bis zur Höchststandsmarke nachfüllen ; Kalter Motor .
