B2BG01A1 - 307 GETRIEBE BE4R

AUSBAU - EINBAU KUPPLUNG

1 - SPEZIALWERKZEUG

[1] Zentrierdorn für Kupplungsmitnehmerscheibe(-).0213 / (-).0214 .

2 - AUSBAU

Getriebe ausbauen .

HINWEIS : Lage der Kupplung an der Motorschwungscheibe anzeichnen (bei Wiederverwendung der Kupplung) .

Ausbauen :

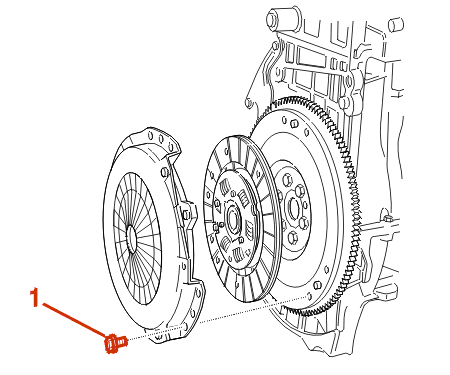

• Befestigungsschrauben (1)
• Kupplung
• Scheibe

Sichtprüfen :

• Anlauffläche der Schwungscheibe auf Schlagstellen und Riefen
• Abnützung der Schwungscheibe
• Zustand des Anlaßzahnkranzes
• Kupplung

Falls sich Öl im Kupplungsgehäuse befindet, sind folgende Teile zu ersetzen :

• Dichtring der Kurbelwelle
• Ausrücklager-Führungsrohr

3 - EINBAU

ACHTUNG : Einbaulage der Kupplungsscheibe: Federn der Dämpfungsnabe auf der Druckplattenseite .

Anordnen :

• die Kupplungsscheibe
• Kupplung (ggf. gemäß Markierung)
• Zentrierdorn [1]

Schrauben (1) mit 2 daNm anziehen .

Werkzeug [1] abnehmen .

Eine dünne Schicht MOLYKOTE BR2 PLUS am Ausrücklager-Führungsrohr und an den Schenkeln der Ausrückgabel auftragen .

WICHTIG : grundsätzlich ersetzen ; Ausrücklager .

Ausrücklager anbringen .

Getriebe einbauen .
