B2CB4GK1 - 307 GETRIEBE MA

IDENTIFIZIERUNG ZENTRIERUNG GETRIEBEANTRIEBSWELLE IN DER KURBELWELLE

Ab den verstärkten Getrieben MA weisen die Kurbelwellen eine geänderte Zentrierung der Getriebeantriebswelle auf .

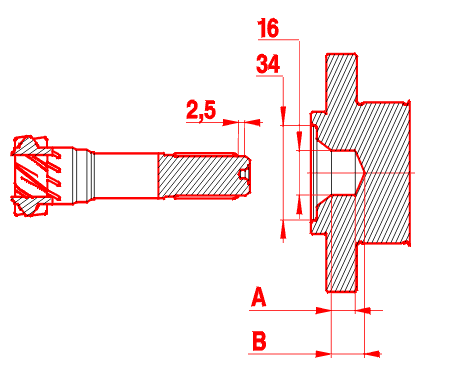

1 - ALTE AUSFÜHRUNG

A = Min. 13 .

B = Max. 40 .

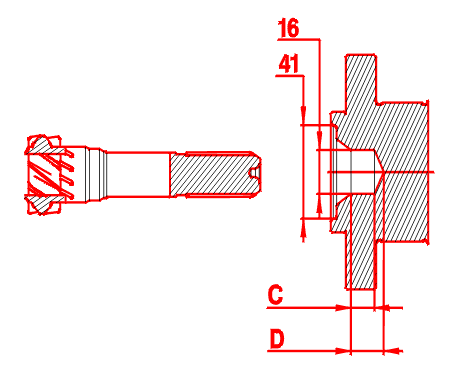

2 - NEUE AUSFÜHRUNG

C = Min. 15 .

D = Max. 40 .

Die Keilverzahnung der Antriebswelle ist um 2,5 mm verlängert .

Die Kurbelwellen lassen sich am Durchmesser der Einsenkung unterscheiden :

• alte Ausführung : Der Durchmesser der Einsenkung beträgt 34 mm
• neue Ausführung : Der Durchmesser der Einsenkung beträgt 41 mm

3 - AUSTAUSCHBARKEIT

Die neuen Kurbelwellen können in Verbindung mit den alten Getrieben eingebaut sein .

Die alten Kurbelwellen können nicht in Verbindung mit den neuen Getrieben eingebaut sein .
