B2CE03K1 - 307 GETRIEBE BE4R

KONTROLLE - EINSTELLUNG ANTRIEBSWELLENLAGER

1 - VORARBEITEN

Abrüstung Getriebe .

Ausbau :

• Getriebegehäuse
• Antriebs- und Abtriebswelle
• Ausrücklager-Führungsrohr

Einbau Ausrücklager-Führungsrohr .

2 - KONTROLLE - EINSTELLUNG

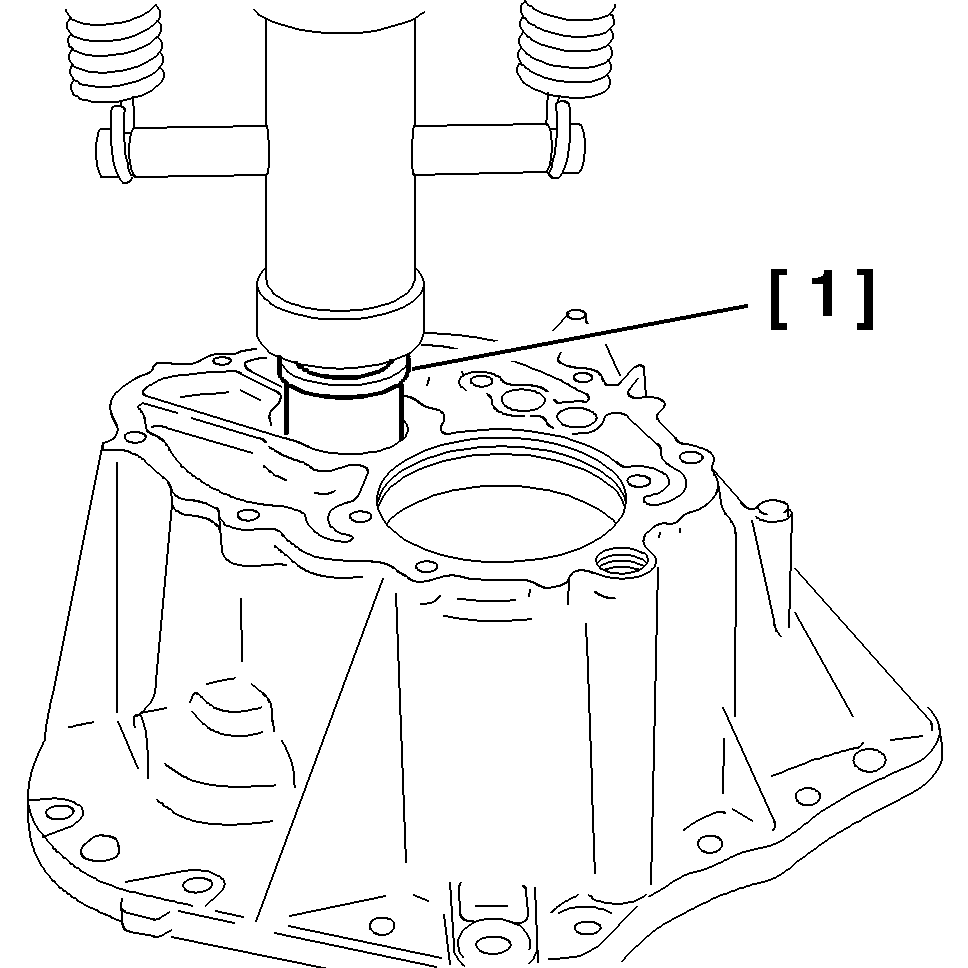

Außenring des hinteren Antriebswellenlagers mit dem Treibdorn [3] ausbauen .

ACHTUNG : die ausgebauten Lager müssen grundsätzlich ersetzt werden .

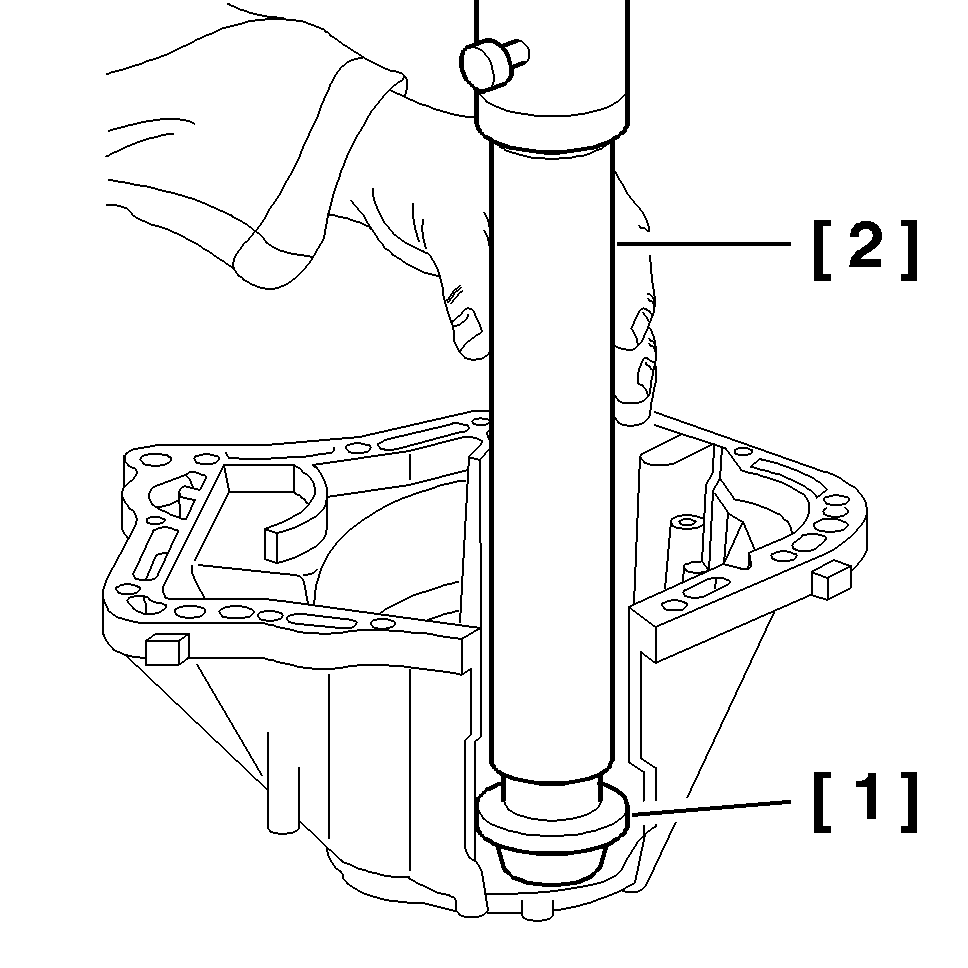

Lageraußenring mit Hilfe der Montagedorne [3] - [5] an der Presse ins Gehäuse einbauen (Ausgebautes Lager durch ein neues Lager ersetzen) .

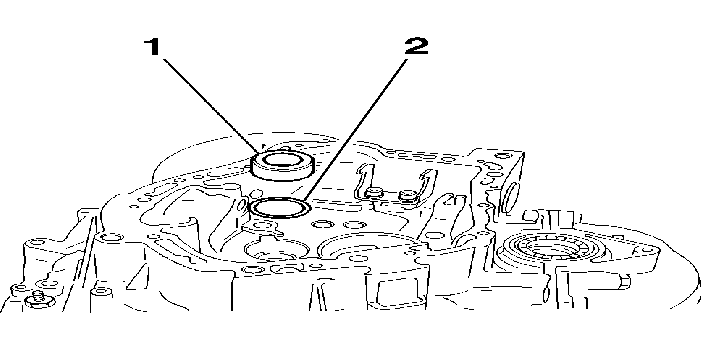

Außenring des Lagers abziehen (1) .

Stärke der Scheibe messen (2) .

Unter dem Lagerring eine Einstellscheibe beilegen, die um 0,20 mm dünner ist als die ursprünglich eingebaute Scheibe .

Einbauen :

• Außenring (1) des neuen Antriebswellenlagers

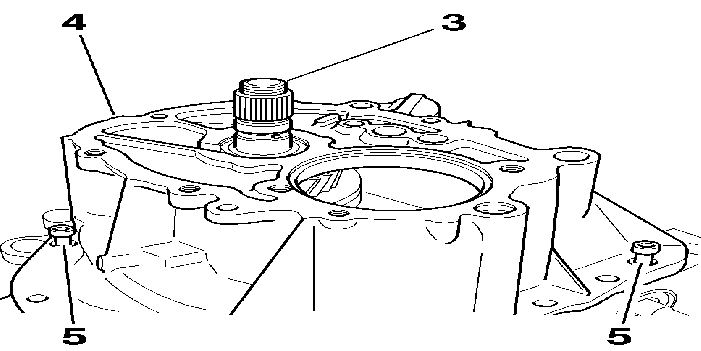

Einbauen :

• die Antriebswelle (3) mit neuen Lagern
• Getriebegehäuse (4)
• die Schrauben (5) (jede zweite Schraube) Anzug mit 1.25 daNm

Welle einige Umdrehungen drehen .

Mutter (6) anbringen, Auflagefläche nach außen .

Mutter leicht anziehen (6) .

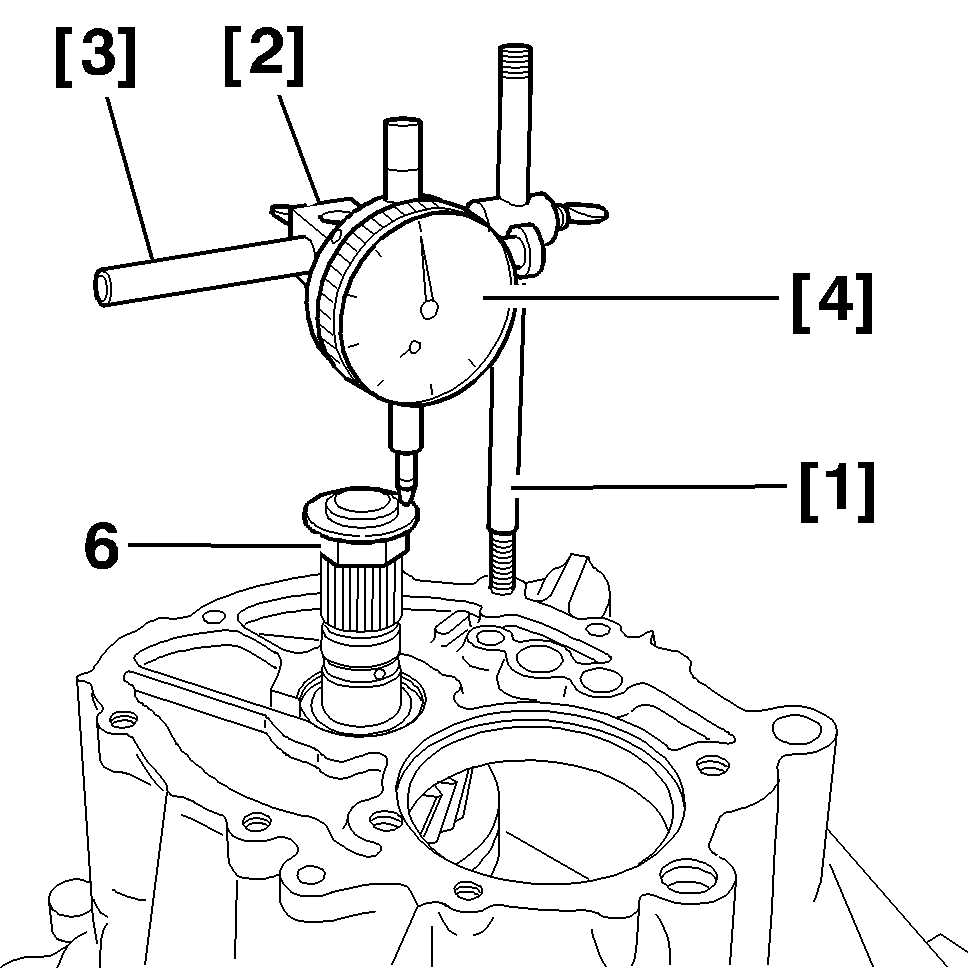

Meßuhr [12] an der Halterung anbringen [11a] - [11b] - [11c] .

Meßstift an der Mutter ansetzen (6) .

Auf die Welle axialen Druck nach unten ausüben .

Meßuhr auf null justieren .

Welle axial nach oben drücken .

Wert ermitteln :

• das Spiel muß zwischen 0,05 und 0,15 mm liegen
• wenn der an der Meßuhr abgelesene Wert abweicht, erneut einstellen

Ausbauen :

• Meßuhr [12] mit Halterung [11a] - [11b] - [11c]
• Mutter (6)
• die Schrauben (5)
• Getriebegehäuse (4)
• die Antriebswelle (3)

3 - ERGÄNZENDE ARBEIT(EN)

HINWEIS : Anweisungen für Reinigung und Zusammenbau beachten .

Einbau :

• Antriebs- und Abtriebswelle
• Getriebegehäuse

Aufrüstung Getriebe .
