B2CG4TK1 - 307 GETRIEBE BE4R

ABRÜSTUNG - AUFRÜSTUNG RIEBSWELLE

1 - VORARBEITEN

Abrüstung Getriebe .

Ausbau Ausrücklager-Führungsrohr .

Ausbau : Getriebegehäuse .

Ausbau : Antriebs- und Abtriebswelle .

2 - ABRÜSTUNG

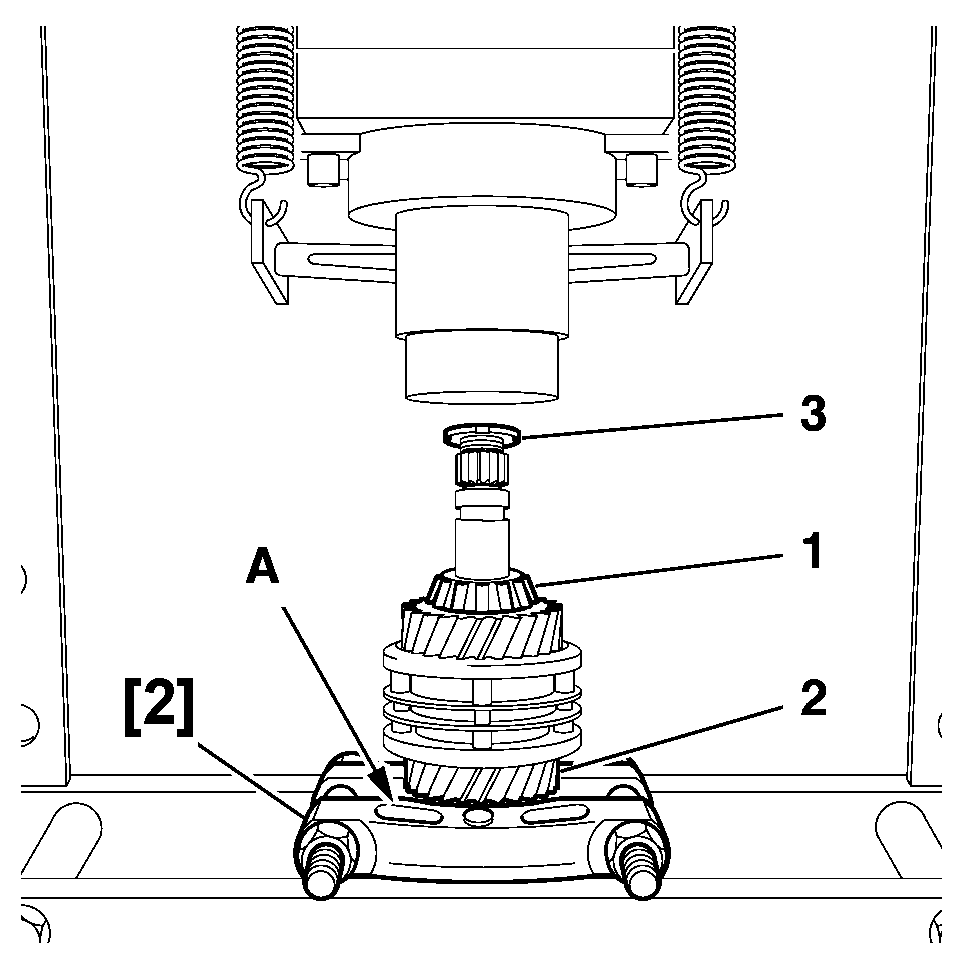

hinteres Lager (1) an einer Presse mit dem Werkzeug [2] ausbauen, dabei unter dem Zahnrad für 3. Gang (2) ansetzen und das Ende der Welle mit ihrer Mutter (3) schützen .

ACHTUNG : die ebene Fläche (A) des Werkzeugs [2] muß zum Zahnrad gerichtet sein, um nicht an der Verzahnung anzusetzen .

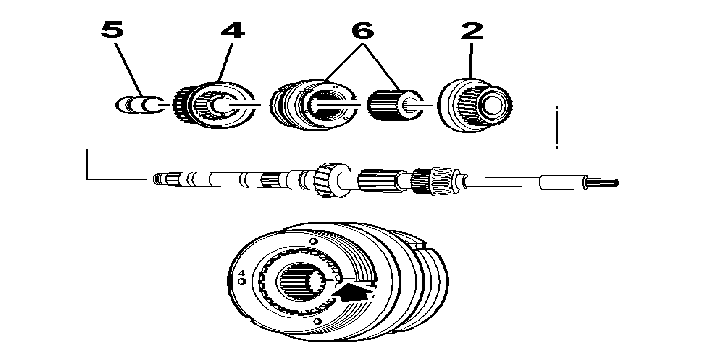

Nacheinander ausbauen :

• Antriebszahnrad für 4. Gang (4) und seine Lagerbuchse (5)
• Schaltmuffe mit Synchronkörper (6) (Zahnrad für 4. Gang und Lage des Synchronkörpers zur Schiebemuffe markieren)
• Antriebszahnrad für 3. Gang (2)

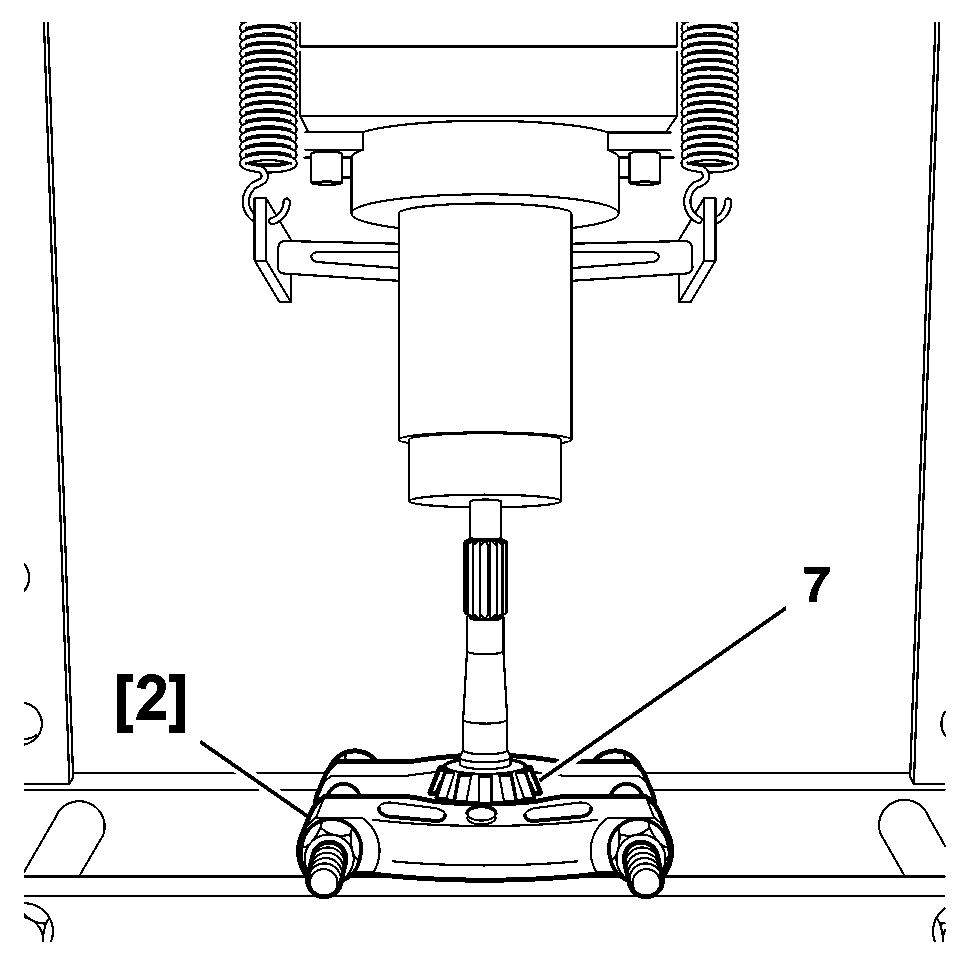

Vorderes Lager (7) an einer Presse mit dem Werkzeug [2] ausbauen .

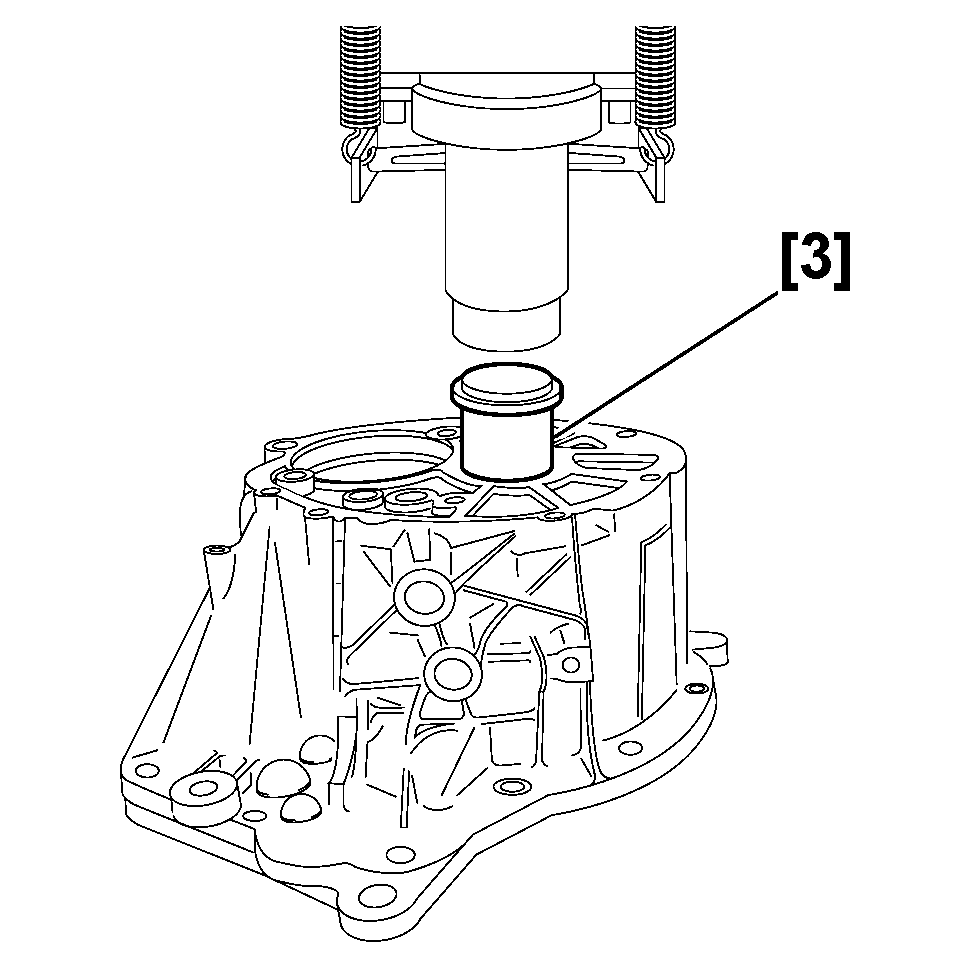

Außenring des hinteren Antriebswellenlagers mit dem Treibdorn [3] ausbauen .

3 - AUFRÜSTUNG

Grundsätzlich ersetzen :

• die Lager
• Mutter

Nur saubere und fehlerfreie Teile verwenden .

Prüfen, ob die Lagerflächen auf der Welle einwandfrei sind und weder Schlagstellen noch Riefen aufweisen .

Die bei der Zerlegung markierten Paarungen beachten .

Die Teile beim Zusammenbau ölen .

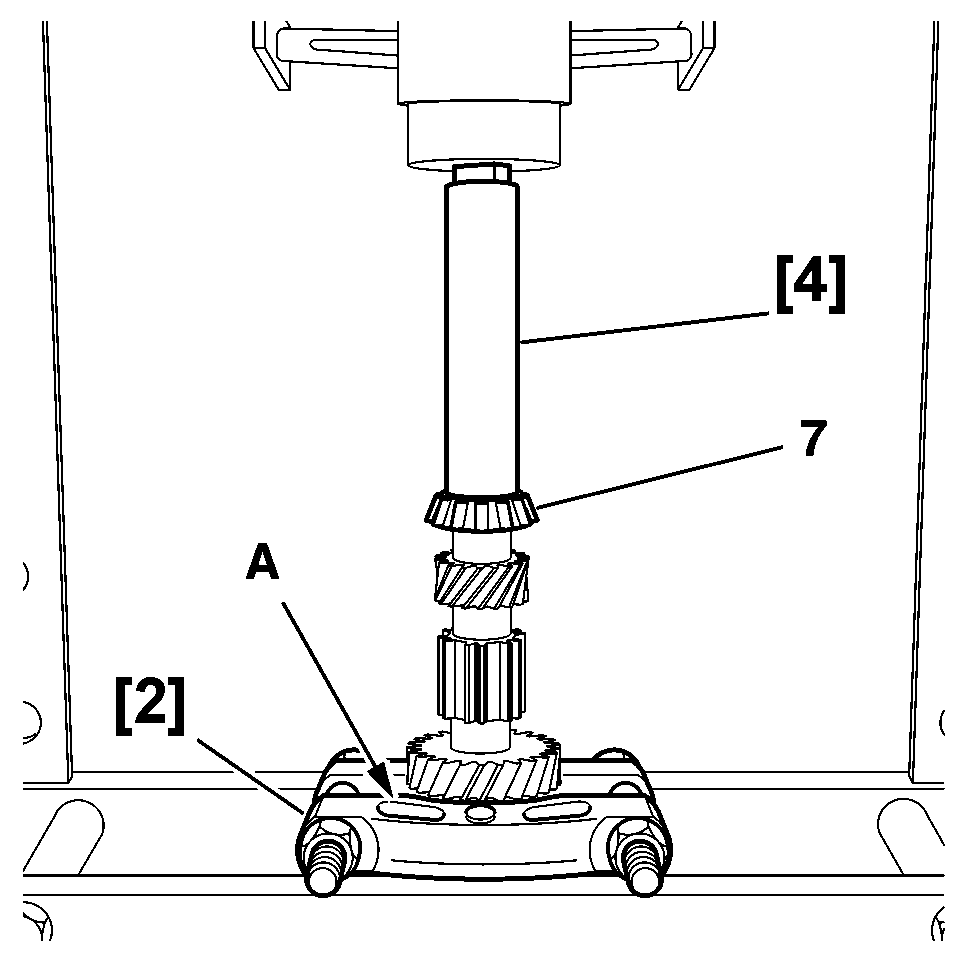

vorderes Lager (7) an einer Presse mit Hilfe des Montagedorns [4] und des Werkzeugs [2] einbauen .

ACHTUNG : die ebene Fläche (A) des Werkzeugs [2] muß zum Zahnrad gerichtet sein, um nicht an der Verzahnung anzusetzen .

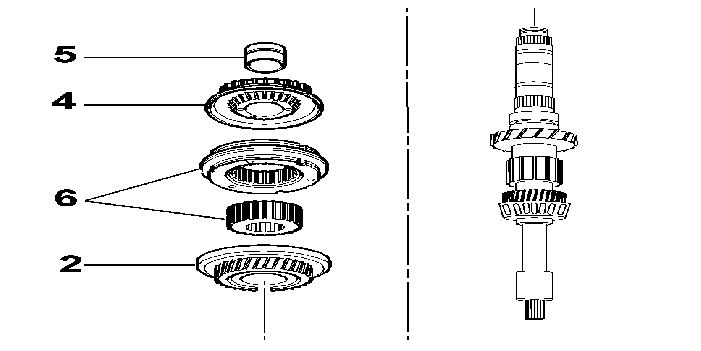

Einbauen :

• Antriebszahnrad für 3. Gang (2)
• Schaltmuffe mit Synchronkörper (6), Markierung der Einbaulage Schiebemuffe/Synchronkörper beachten (bei Wiederverwendung der Teile)
• Lagerbuchse des Gangrads für 4.Gang (5)
• Antriebszahnrad 4. Gang (4)

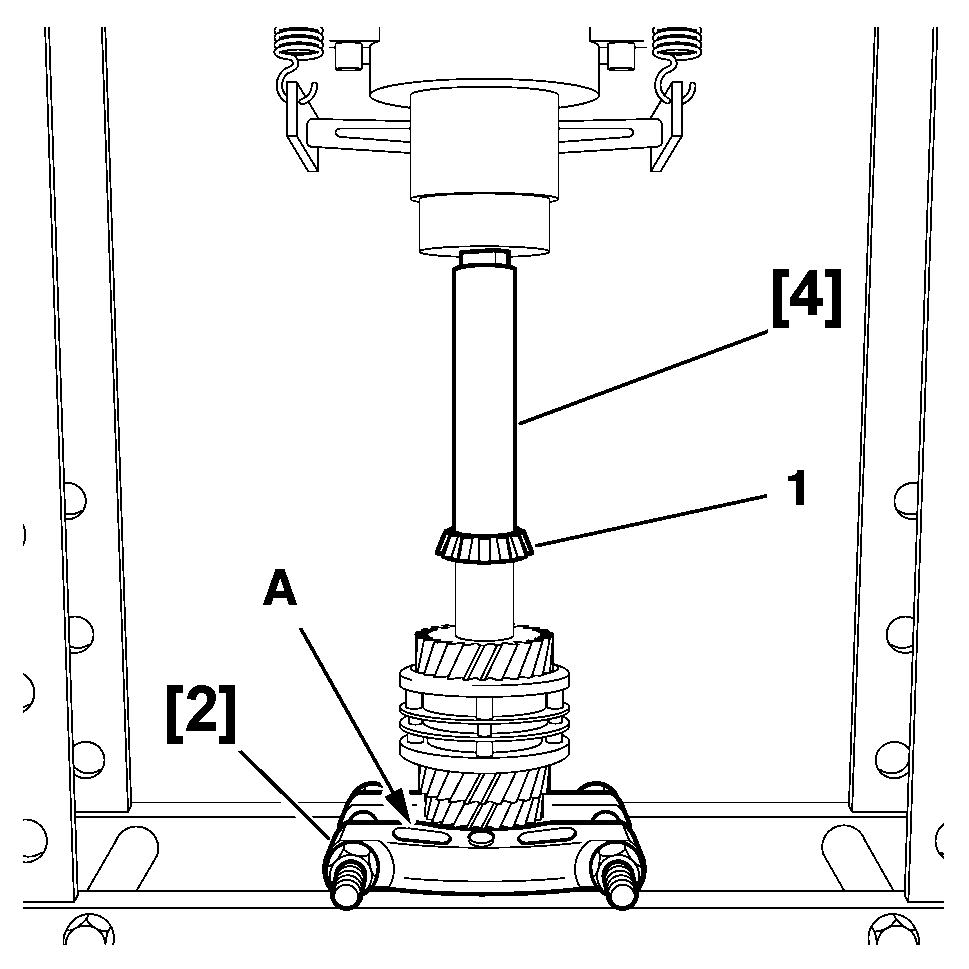

hinteres Lager (1) an einer Presse mit dem Montagedorn [4] und dem Werkzeug [2] einbauen .

ACHTUNG : die ebene Fläche (A) des Werkzeugs [2] muß zum Zahnrad gerichtet sein, um nicht an der Verzahnung anzusetzen .

WICHTIG : Gehäuse auf eine Metallplatte (10 mm) legen, um seine Beschädigung bei der Montage zu vermeiden .

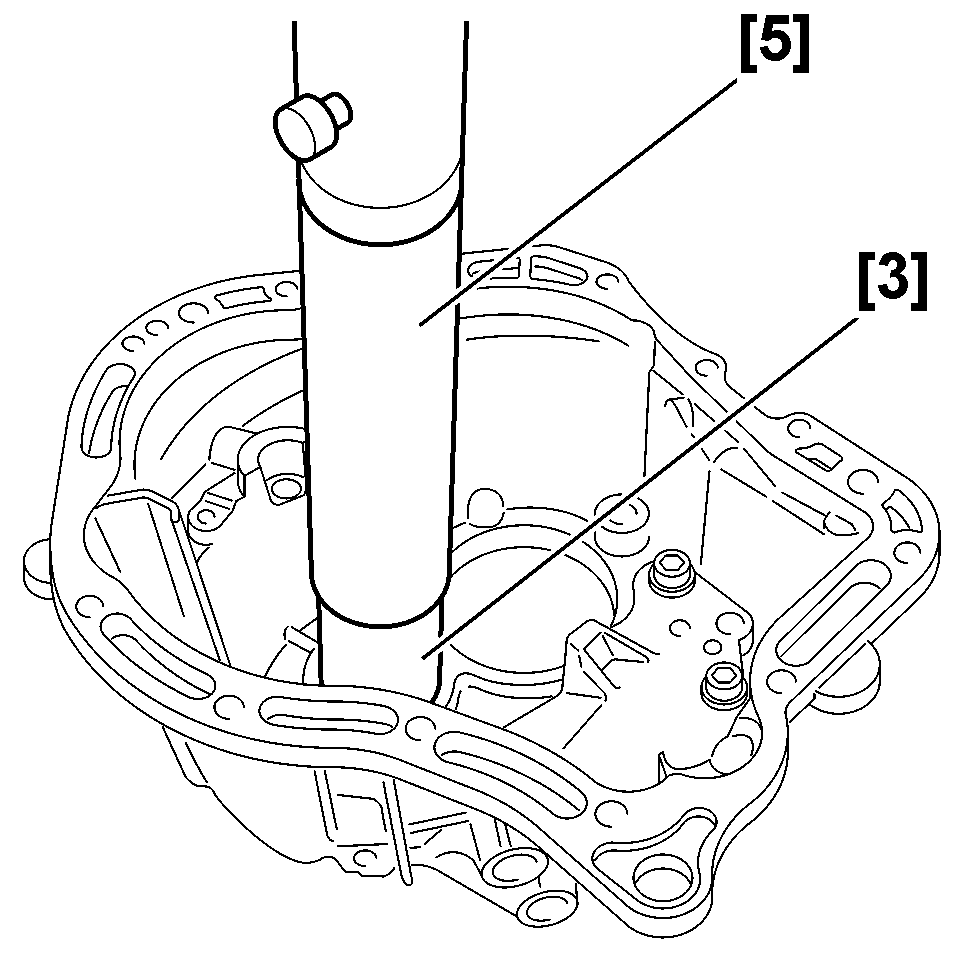

an der Presse den Aussenring des neuen Lagers mit Hilfe der Montagedorne [3] und [5] ins Gehäuse einbauen .

Anweisungen für Reinigung und Zusammenbau beachten .

Ausbau Ausrücklager-Führungsrohr .

Einbau Ausrücklager-Führungsrohr .

Kontrolle/Einstellung Antriebswellenlager .

Einbau Antriebs- und Abtriebswelle .

Einbau des Getriebegehäuses .

Aufrüstung Getriebe .
