B2CG4UK1 - 307 GETRIEBE BE4R

ABRÜSTUNG - AUFRÜSTUNG ABTRIEBSWELLE

1 - VORARBEITEN

Abrüstung Getriebe .

Ausbau : Getriebegehäuse .

Ausbau : Antriebs- und Abtriebswelle .

2 - ABRÜSTUNG

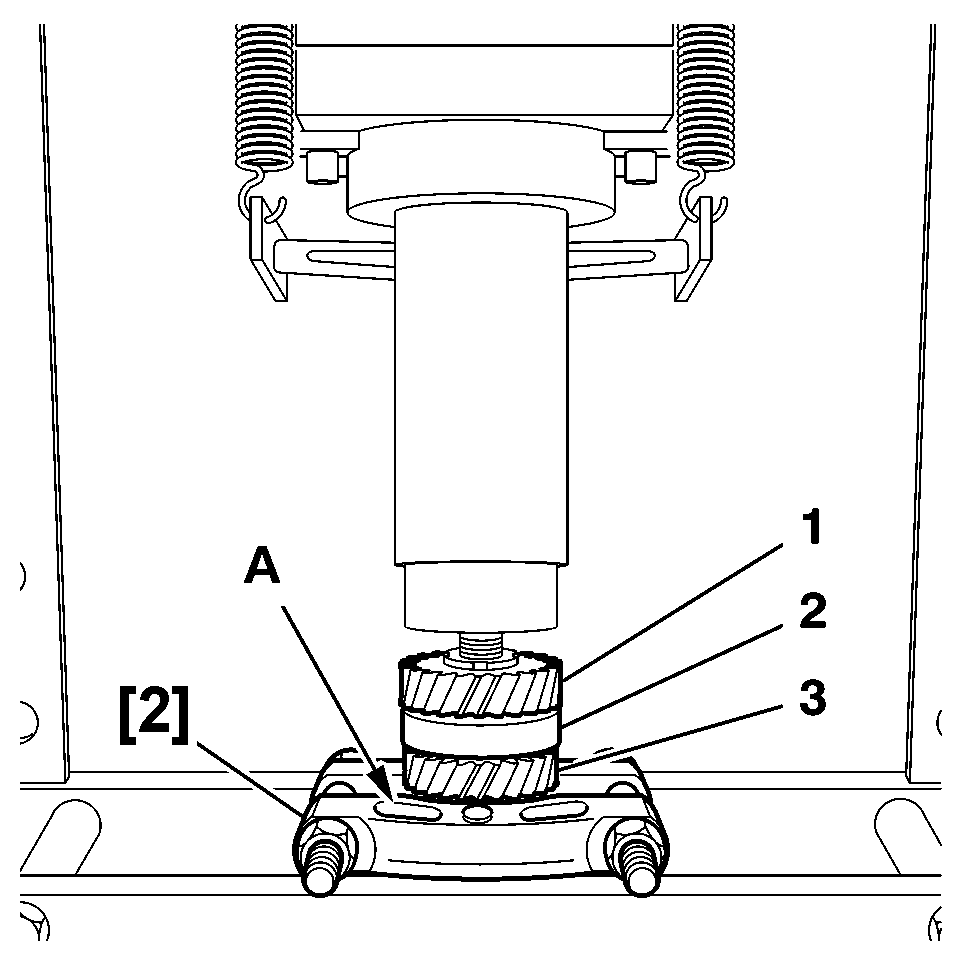

Abtriebsrad für 5. Gang (1) und Lager (2) an der Presse mit dem Werkzeug [2] ausbauen, dabei am Zahnrad für 4. Gang (3) ansetzen .

ACHTUNG : die ebene Fläche (A) des Werkzeugs [2] muß zum Zahnrad gerichtet sein, um nicht an der Verzahnung anzusetzen .

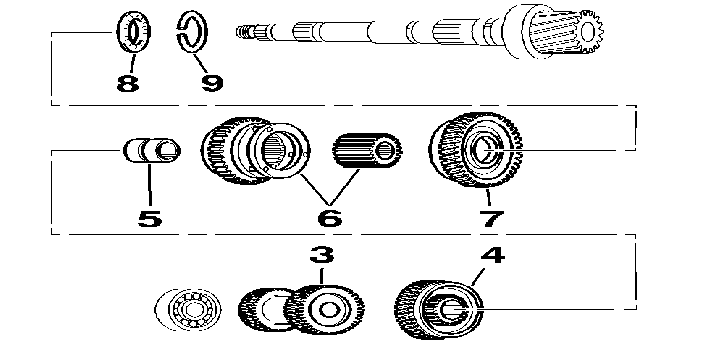

Ausbauen :

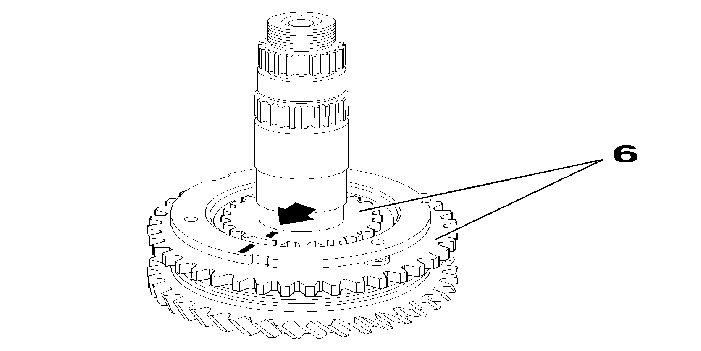

Lage des Synchronkörpers bezogen auf die Schaltmuffe anzeichnen .

Schaltmuffe mit Synchronkörper (6) ausbauen .

Ausbauen :

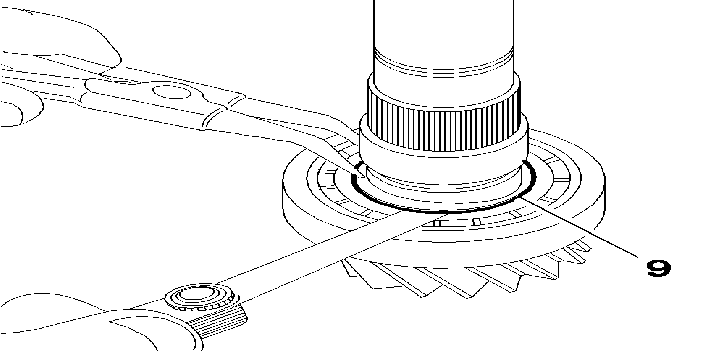

Haltering (9) mit einer Federringzange und, wenn nötig, mit einer Fühlerlehre ausbauen .

Wellenende mit der Mutter schützen (10) .

Lager (11) an einer Presse mit dem Werkzeug [2] ausbauen .

3 - AUFRÜSTUNG

Grundsätzlich ersetzen :

Nur saubere und fehlerfreie Teile verwenden .

Prüfen, ob die Lagerflächen auf der Welle einwandfrei sind und weder Schlagstellen noch Riefen aufweisen .

Die bei der Zerlegung markierten Paarungen beachten .

Die Teile beim Zusammenbau ölen .

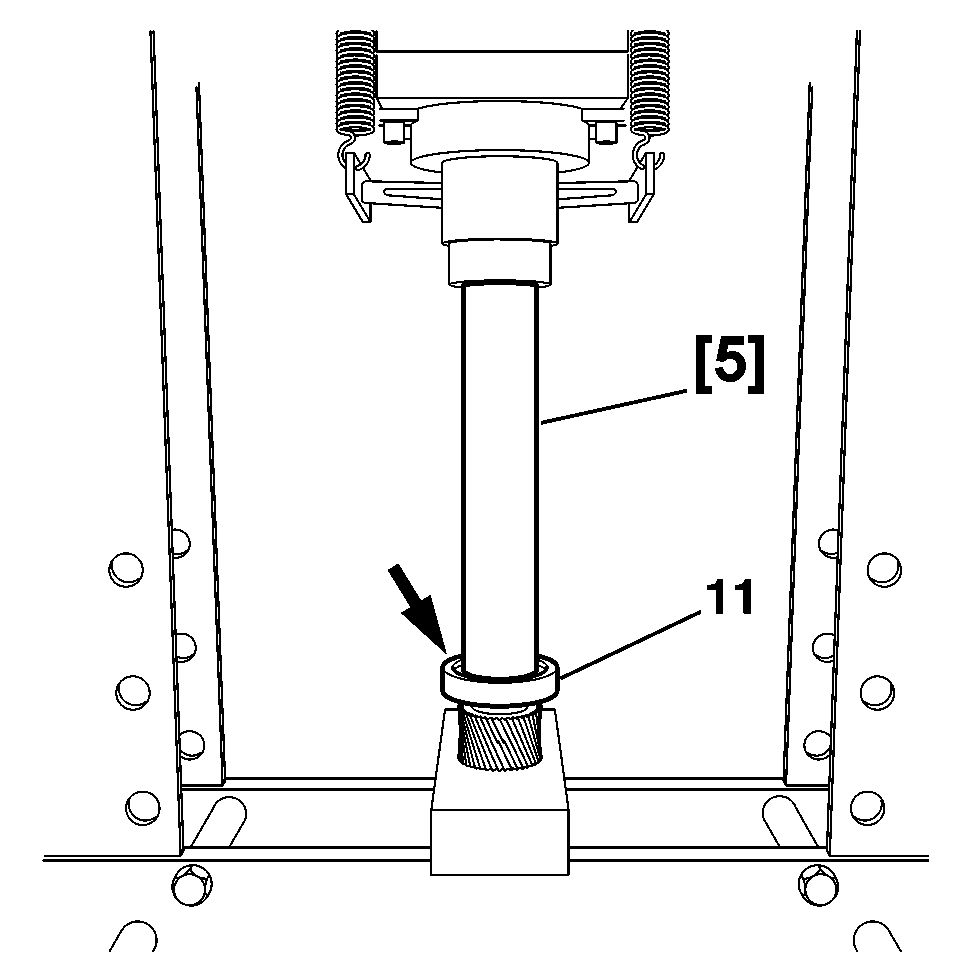

Lager (11) mit Hilfe des Werkzeugs [5] einbauen, Ringnut nach oben .

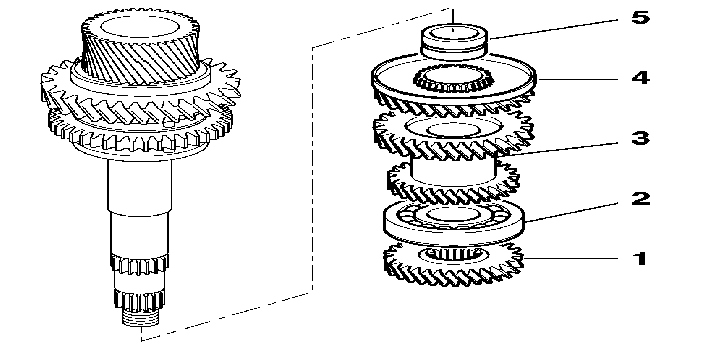

Einbauen :

Lagerhaltering (9)

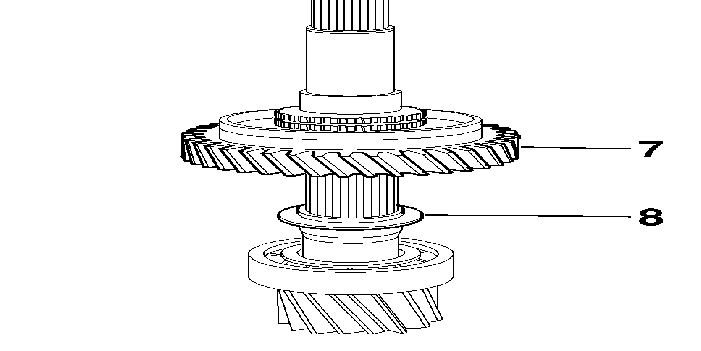

Axial-Nadellager (8)
Abtriebszahnrad für 1. Gang (7)
Schaltmuffe mit Synchronkörper (6) nach den bei der Zerlegung angebrachten Markierungen ; die Zahnanschrägungen der Schiebemuffe sind zum Zahnrad für 2. Gang gerichtet
Lagerbuchse (5)
Abtriebszahnrad für 2. Gang (4)
Abtriebszahnrad für 3./4.Gang (3)

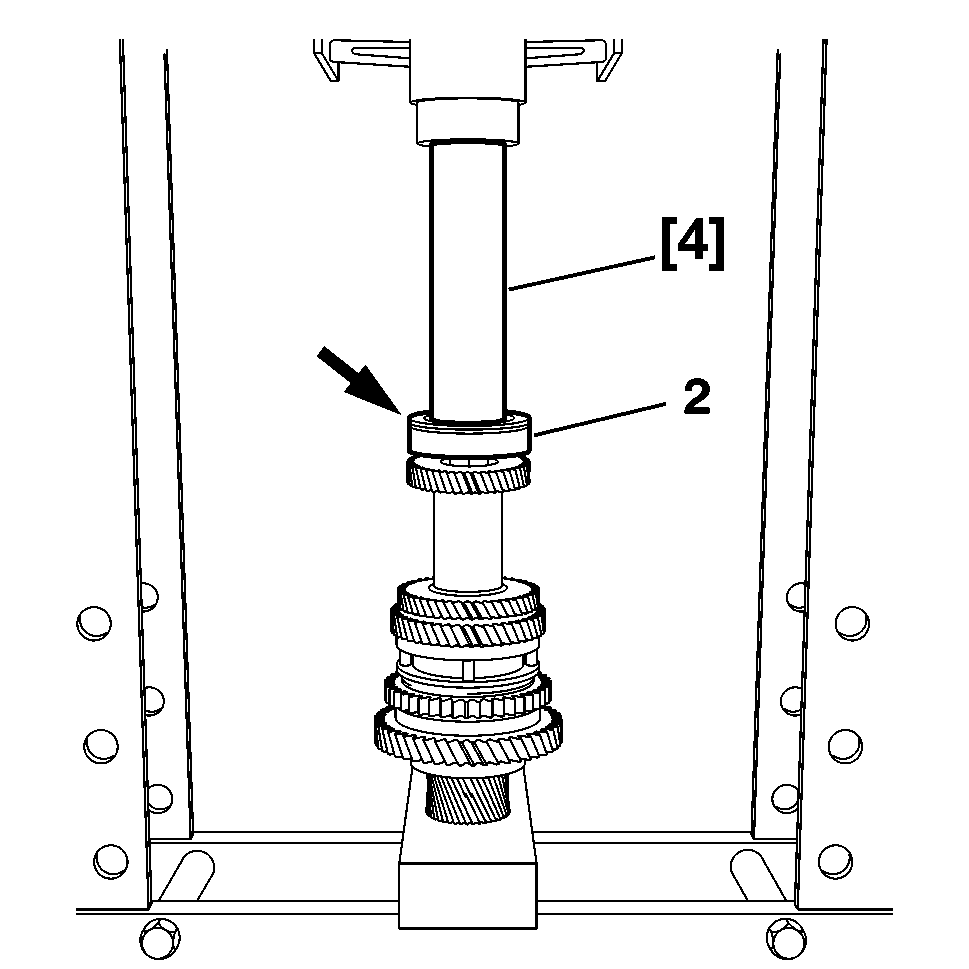

Lager (2) mit Hilfe des Werkzeugs [4] einbauen, Ringnut nach oben .

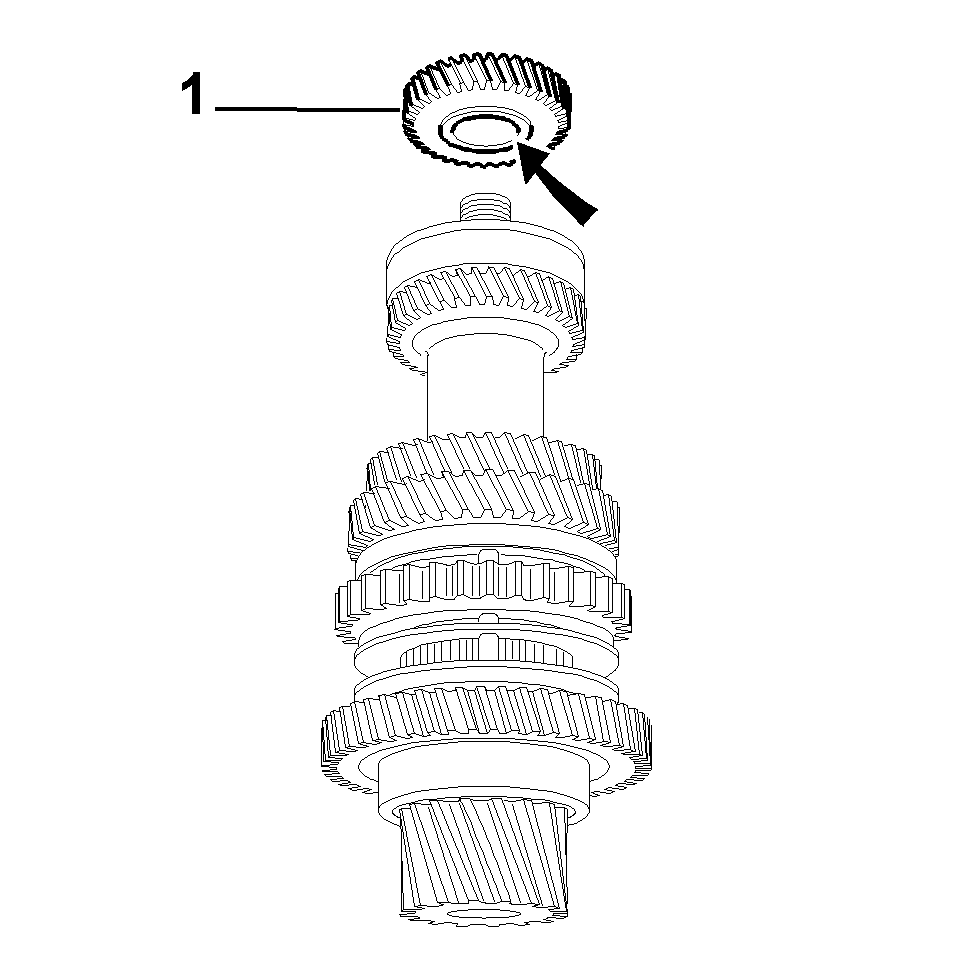

Abtriebszahnrad für 5. Gang (1) einbauen (kleiner Bund des Zahnrads auf der Lagerseite) .

Anweisungen für Reinigung und Zusammenbau beachten .

Ausbau Ausrücklager-Führungsrohr .

Einbau Ausrücklager-Führungsrohr .

Kontrolle/Einstellung Antriebswellenlager .

Einbau Antriebs- und Abtriebswelle .

Einbau des Getriebegehäuses .

Aufrüstung Getriebe .
