B2CG75K1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU KÜHLER

1 - AUSBAU

Abklemmen/lösen :

• Batterie
• Stecker des Motor-Steuergeräts

Ausbauen :

• Luftfilterkasten
• Muffe
• Batterie
• die Batterieaufnahmeschale
• linkes Vorderrad

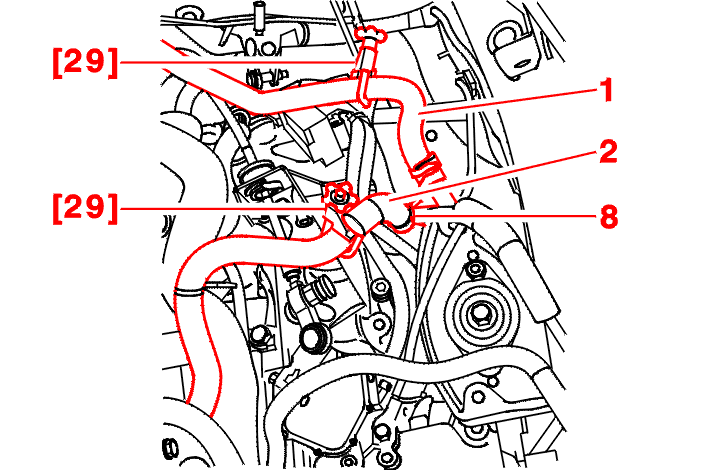

Schläuche (1) - (2) abklemmen ; MIT HILFE DES WERKZEUGS [29] .

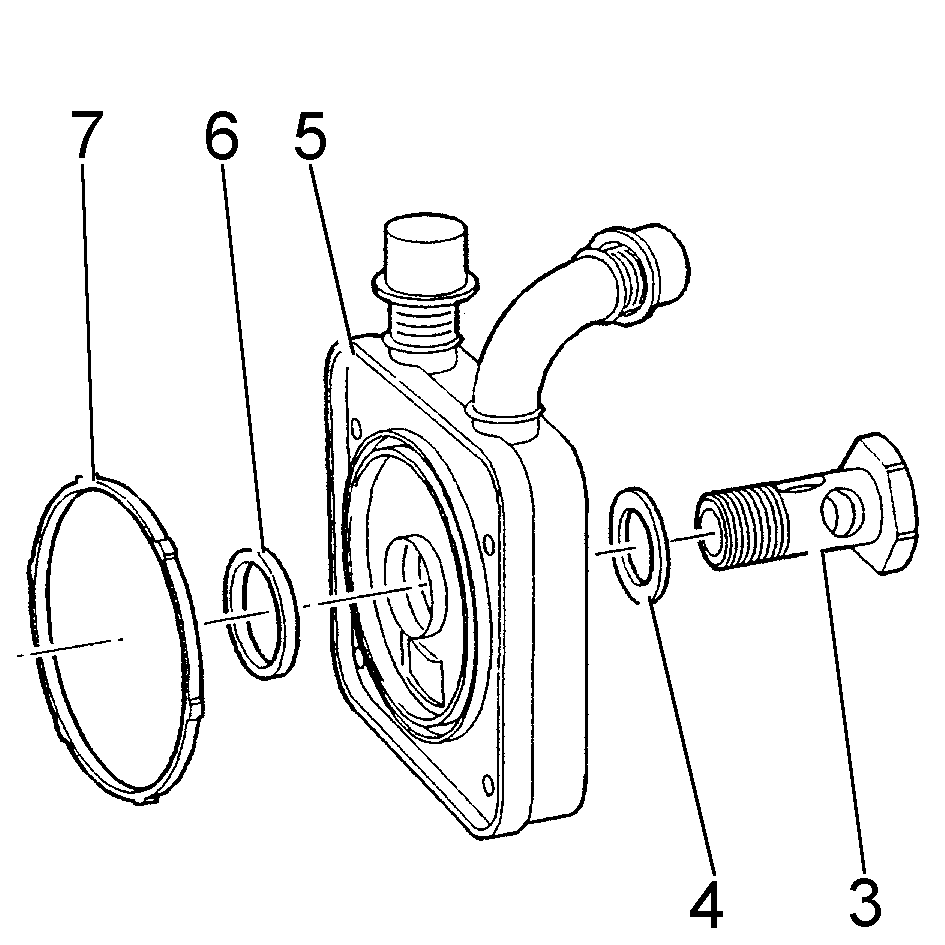

Ausbauen :

• Schraube (3)
• die Dichtung (4)
• DIE SCHELLEN (8) DER SCHLÄUCHE (1) - (2) MIT HILFE DES WERKZEUGS [25]
• den Ladeluftkühler (5)

Die Dichtungen (6), (7) unter dem Kühler abnehmen .

HINWEIS : WENN DER ÖLKÜHLER NICHT SOFORT WIEDER EINGEBAUT WIRD: DIE SCHUTZVORRICHTUNGEN [17] AM HINTEREN GEHÄUSE UND AM ÖLKÜHLER ANBRINGEN .

2 - EINBAU

Ersetzen :

• die Dichtungen (6), (7)
• Dichtungsscheibe (4)

Einbauen :

• den Ladeluftkühler (5)
• Schraube (3) mit 5 m.daN anziehen
• DIE SCHELLEN (8) DER SCHLÄUCHE (1) - (2) MIT HILFE DES WERKZEUGS [25]
• linkes Vorderrad
• die Batterieaufnahmeschale
• Batterie
• Muffe
• Luftfilterkasten

Wieder anschließen :

• Stecker des Motor-Steuergeräts
• Batterie

Befüllung, Entlüftung und Herstellung des vorgegebenen Stands des Kühlsystems durchführen .
