B2CG76K1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU AUTOMATIKGETRIEBE-ANTRIEBSDREHZAHLGEBER (AL4)

1 - AUSBAU

HINWEIS : Getriebeöl nicht ablassen .

Batterie abklemmen .

Ausbauen :

• Steuergeräte-Abdeckung
• Stecker des Motor-Steuergeräts
• Luftfilterkasten
• Luftstutzen
• Batterie
• die Batterieaufnahmeschale

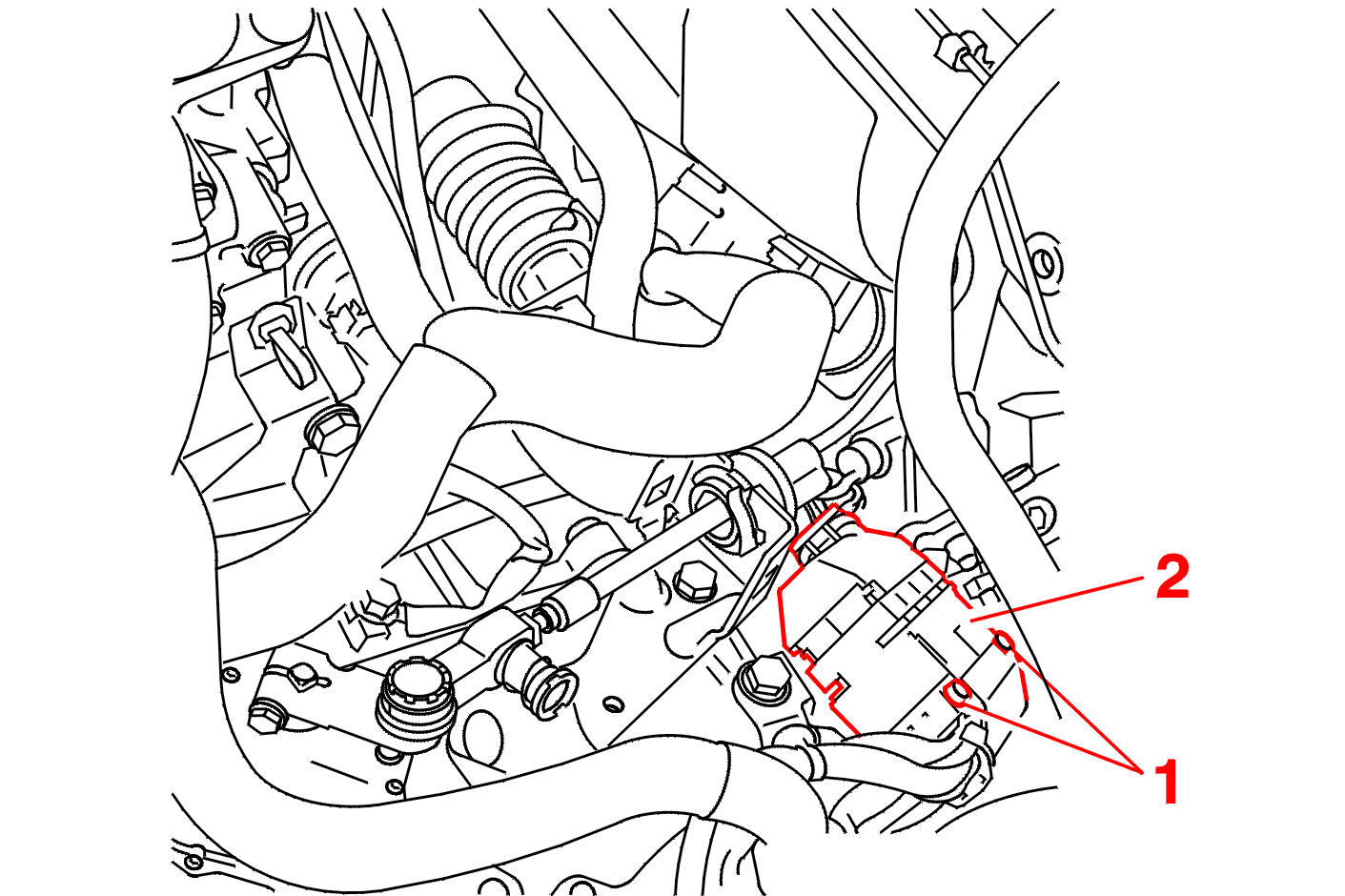

Die 2 Schrauben (1) ausbauen (Befestigung des modularen Steckers am Getriebe) .

Modularen Stecker (2) abklemmen .

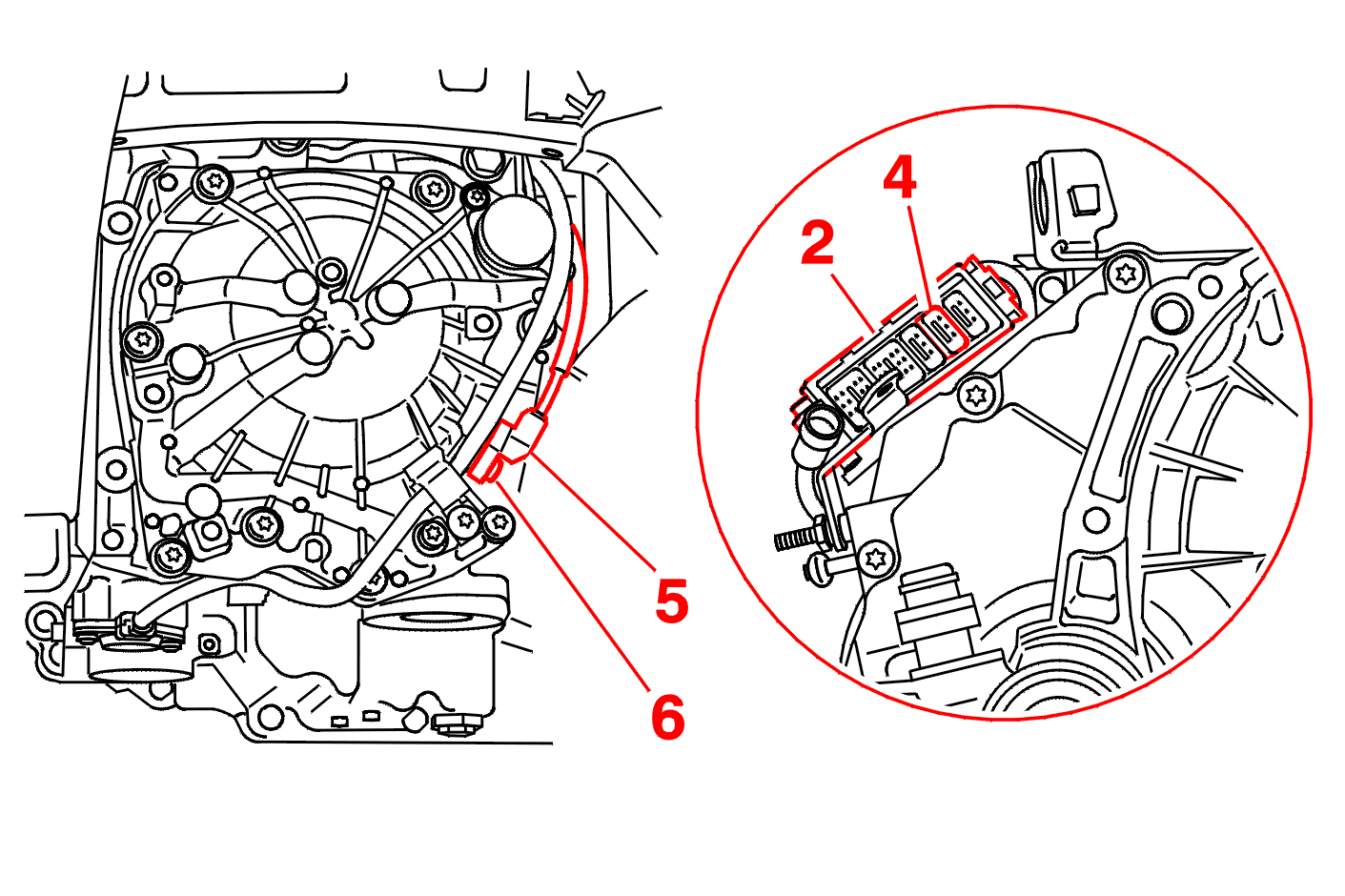

Den 3-poligen Stecker (4) des modularen Steckers (2) abziehen .

HINWEIS : Getriebe-Antriebsdrehzahlgeber .

Ausbauen :

• linkes Vorderrad
• Leitungsstrang des Gebers (5)
• Schraube (6)
• Automatikgetriebe-Antriebsdrehzahlgeber (5)

2 - EINBAU

Runddichtring des Gebers (5) ersetzen .

Einbauen :

• Automatikgetriebe-Antriebsdrehzahlgeber (5)
• Schraube (6) (Anzug mit 1 daNm)
• Leitungsstrang des Gebers (5)
• 3-poligen gelben Stecker (4) im modularen Stecker (2)
• die 2 Schrauben (1) (Anzug mit 1 daNm)

Modularen Stecker (2) wieder anschließen .

Einbauen :

• linkes Vorderrad
• die Batterieaufnahmeschale
• Batterie
• Luftfilterkasten
• Luftstutzen
• Stecker des Motor-Steuergeräts
• Steuergeräte-Abdeckung

Batterie wieder anschließen .
