B2CG80K1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU ÖLKÜHLERDURCHFLUSS-REGEL-MAGNETVENTIL

1 - AUSBAU

HINWEIS : Getriebeöl nicht ablassen .

Batterie abklemmen .

Ausbauen :

• Steuergeräte-Abdeckung
• Stecker des Motor-Steuergeräts
• Batterie
• die Batterieaufnahmeschale
• Luftfilterkasten
• Luftstutzen

Die 2 Schrauben (1) ausbauen (Befestigung des modularen Steckers am Getriebe) .

Modularen Stecker (2) abklemmen .

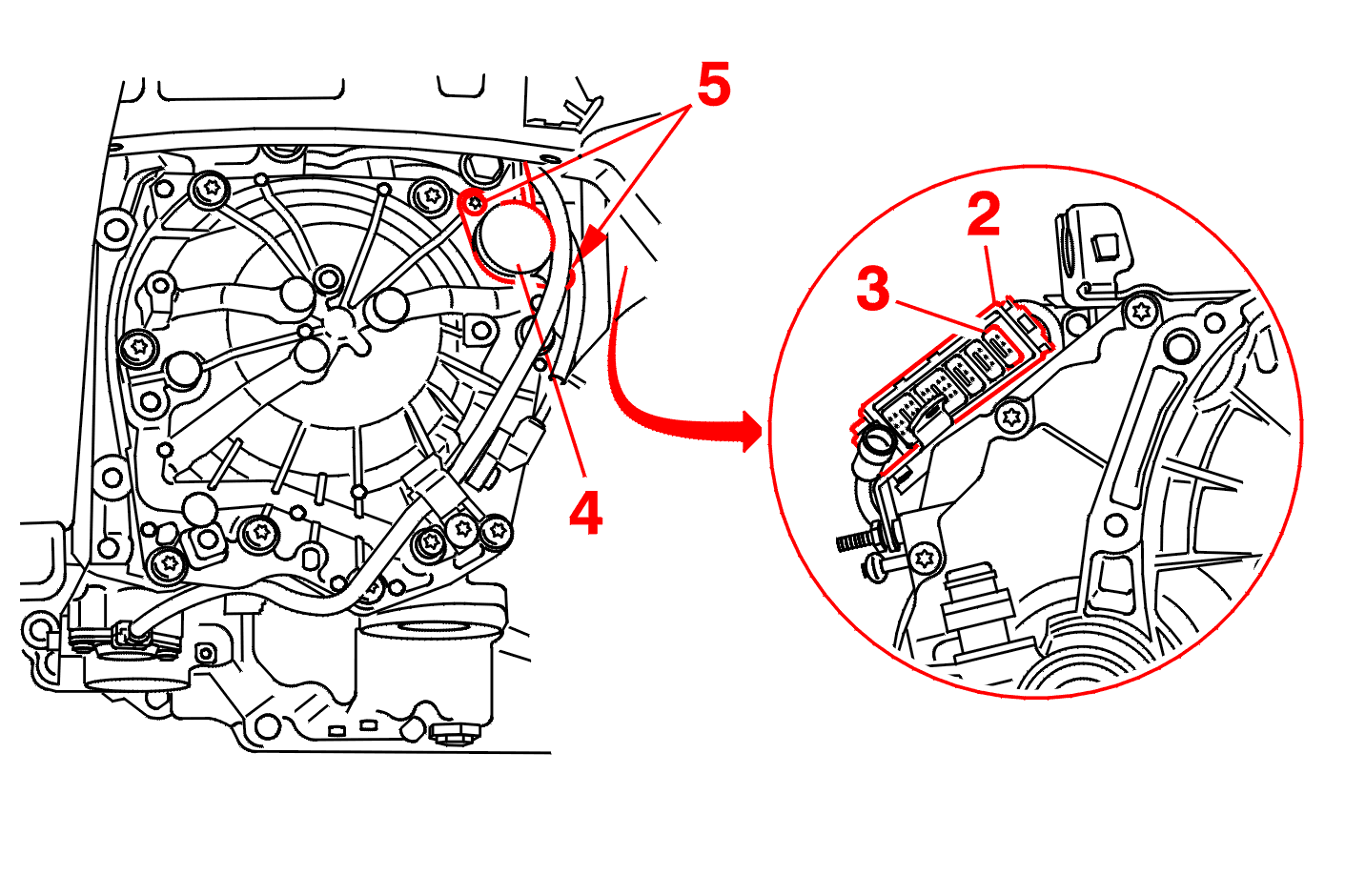

3-poligen blauen Stecker (3) des modularen Steckers abziehen .

Ausbauen :

• linkes Vorderrad
• Leitungsstrang des Regelungsmagnetventils für Durchsatz des Ladeluftkühlers (4)
• die 2 Schrauben (5)
• Ölkühlerdurchfluss-Regel-Magnetventil (4)

2 - EINBAU

Die beiden Runddichtringe des Regelungsmagnetventils für Durchsatz des Ladeluftkühlers (4) ersetzen .

Ausbauen :

• Ölkühlerdurchfluss-Regel-Magnetventil (4)
• die 2 Schrauben (5) : Anzug mit 1 daNm
• Leitungsstrang des Regelungsmagnetventils für Durchsatz des Ladeluftkühlers (4)
• 3-poligen blauen Stecker (3) im modularen Stecker (2)
• die 2 Schrauben (1) : Anzug mit 1 daNm

Modularen Stecker (2) wieder anschließen .

Einbauen :

• linkes Vorderrad
• die Batterieaufnahmeschale
• Batterie
• Luftfilterkasten
• Luftstutzen
• Stecker des Motor-Steuergeräts
• Steuergeräte-Abdeckung

Batterie wieder anschließen .
