B2CG86K1 - 307 GETRIEBE MA

AUSBAU - EINBAU GETRIEBE MA

1 - SPEZIALWERKZEUG

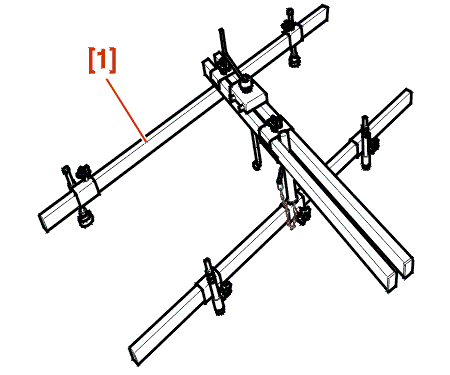

[1] Haltequerträger für Antriebsgruppe (-).0009 .

2 - AUSBAU

Ausbauen :

• die Öldampfabsaugschläuche
• Luftfilter
• Luftaustrittsschlauch
• Resonanzkasten

Ausbauen :

• Batteriedeckel
• Radhausschale vorn links

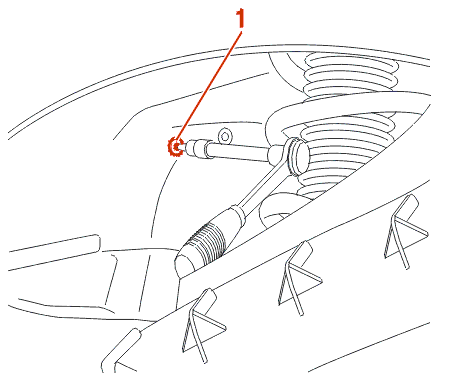

• die Schraube der Batterie-Halterung (1)
• Batterie
• Batteriehalterung

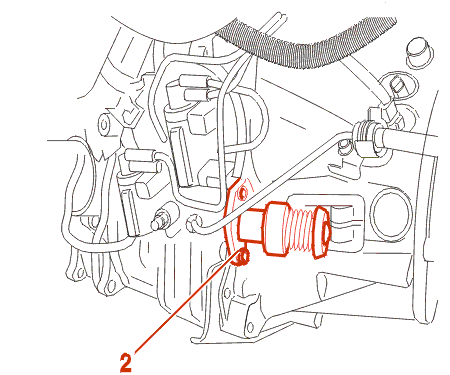

Nehmer-Zylinder (2) vom Kupplungs-Gehäuse lösen .

Ausbauen :

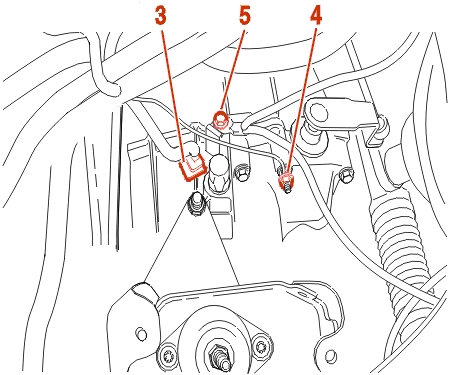

• Schraube (5)
• Mutter (4)
• Stecker (3)

Ausbauen :

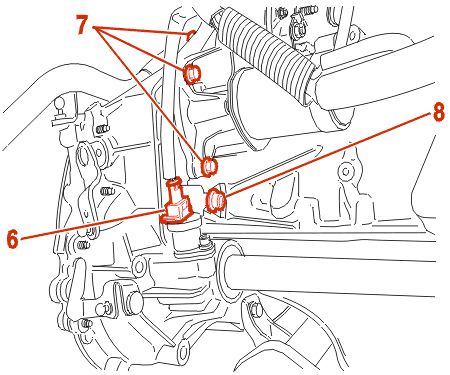

• Stecker (6)
• die Schrauben (7)
• Schraube (8)
• die unteren Befestigungsschrauben des Kupplungs-Gehäuses

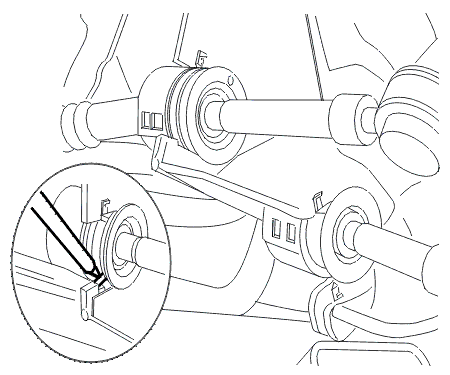

Die Schaltbetätigungs-Seile des Getriebes mit einem Schraubendreher lösen :

• auf die 2 Metallnasen drücken, dann die Schaltbetätigungs-Seile des Getriebes vom Träger lösen

Fahrzeug anheben .

Die Antriebswellen ausbauen .

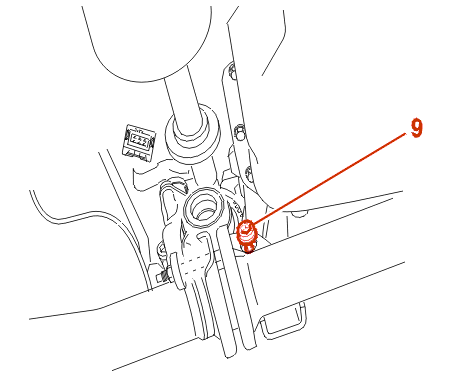

Schraube (9) ausbauen .

Fahrzeug absenken .

DAS SCHEIBENWISCHERGESTÄNGE AUSBAUEN .

ACHTUNG : unteren Bereich der Frontscheibe mit Hilfe einer Dichtung schützen .

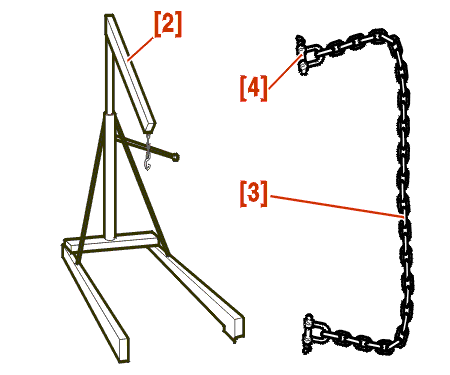

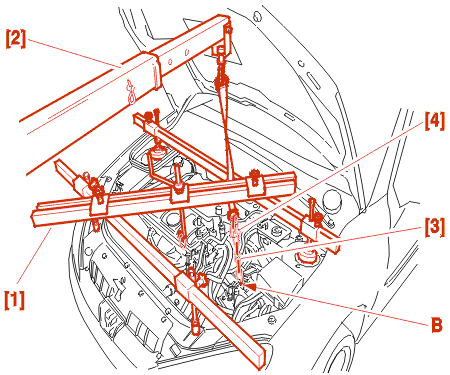

Die Werkzeuge [1] - [2] - [3] - [4] anbringen .

Getriebe in (B) aufhängen .

Ausbauen :

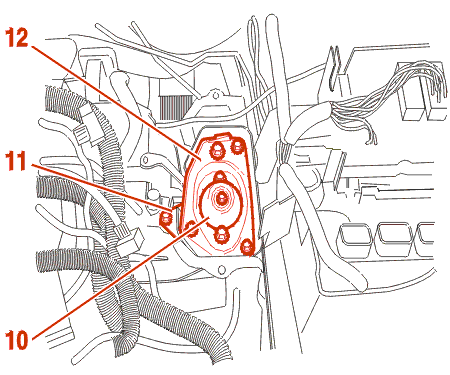

• das Gummilager (10)
• Träger des Getriebehalterungsbolzens (11)
• Gummilager-Träger (12)

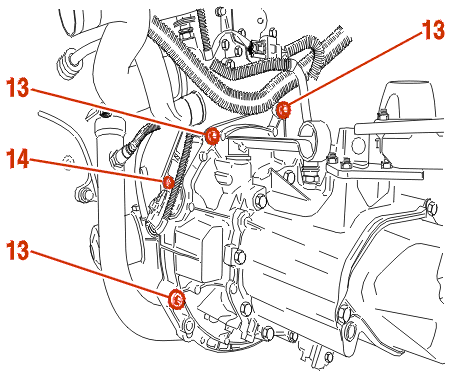

Ausbauen :

• die Schrauben (13)
• Halterung des Drehzahlgebers (14)
• Getriebe

3 - EINBAU

Kontrollieren :

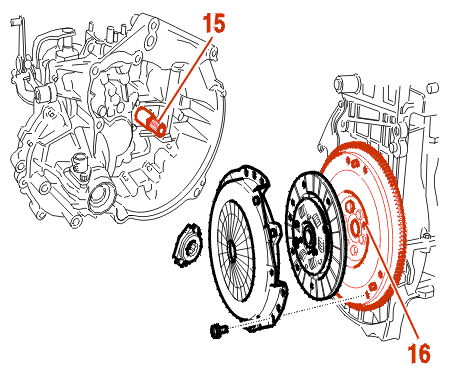

• Öldichtheit im Bereich des Ausrücklager-Führungsrohrs (15)
• Öldichtheit im Bereich des Dichtrings der Kurbelwelle (16)
• Verschleißzustand der Kupplung

Dichtringe in den Achsantriebsausgängen ersetzen .

EINE DÜNNE SCHICHT G12 AM AUSRÜCKLAGER-FÜHRUNGSROHR AUFTRAGEN .

HINWEIS : Keilverzahnung der Antriebswelle nicht fetten .

Einbauen :

• Getriebe
• Befestigungsschrauben des Getriebes am Motor (4 daNm)
• Halterung (11) (2.5 daNm)

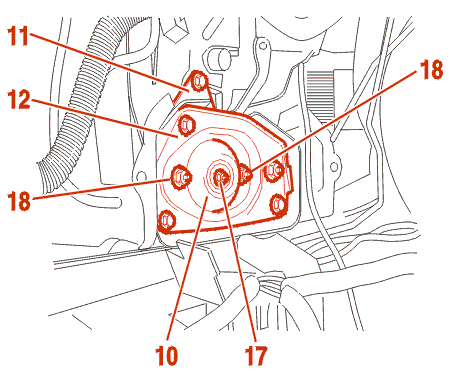

• das Gummilager (10)
• Mutter (17) (6.5 daNm)
• Gummilager-Träger (12) (3 daNm)

Gummilager mit Hilfe des Antriebsgruppen-Haltequerträgers entlasten .

Gummilager an seiner Halterung zur Auflage bringen .

Die Schrauben (18) einbauen (3 daNm) .

Werkzeuge [1] - [2] - [3] - [4] abnehmen .

Hydraulische Kupplungs-Betätigung einbauen .

Mehrere Aus- und Einkupplungsvorgänge von Anschlag zu Anschlag ausführen .

Auf Schwergängigkeit überprüfen .

Antriebswellen einbauen .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .
