B2CH0HK1 - 307 GETRIEBE BE4R

ABRÜSTUNG / AUFRÜSTUNG GETRIEBE

1 - ABRÜSTUNG

Ausbauen :

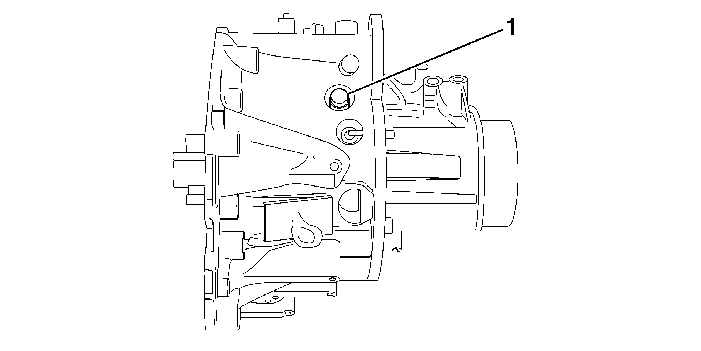

• Rückfahrlichtschalter (1)

Ausbauen :

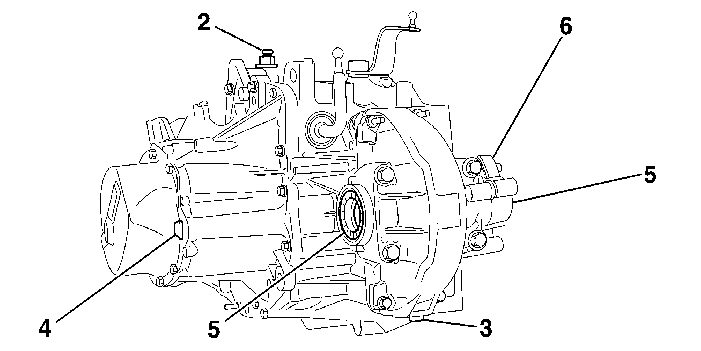

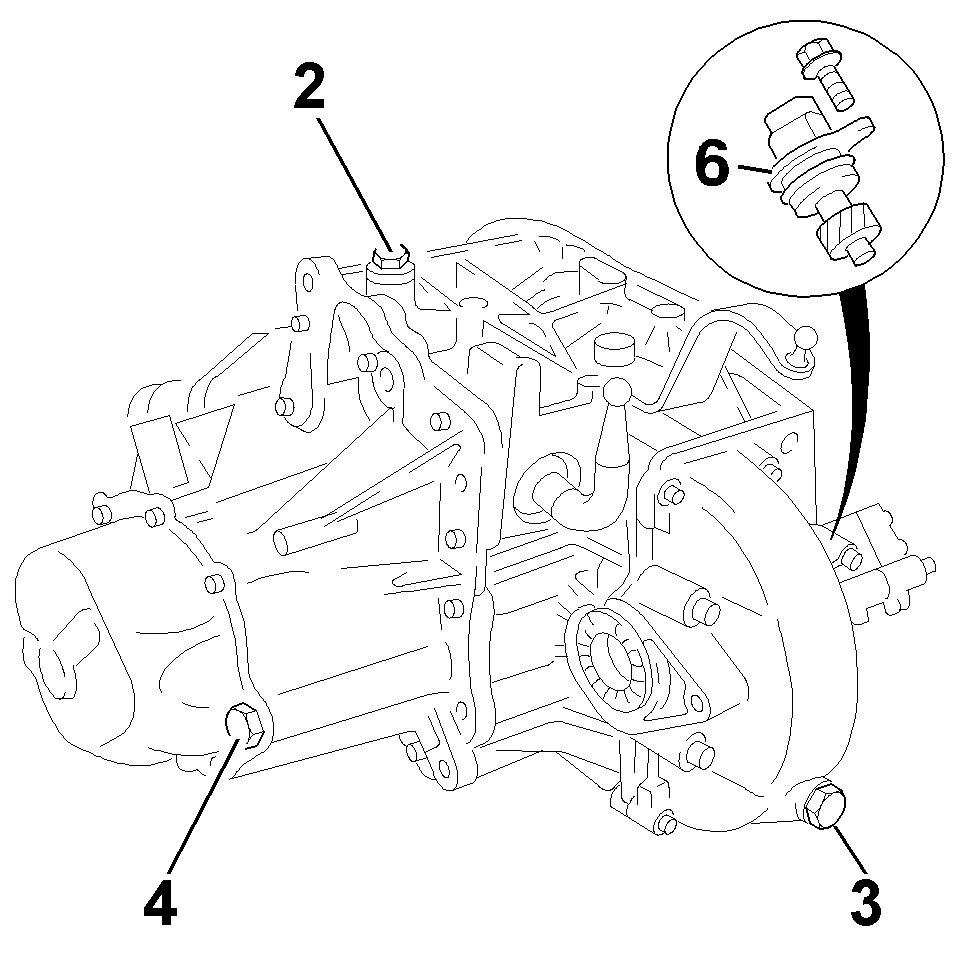

• (2) Entlüftungsschraube
• (3) Ablaßschraube des Getriebes
• (4) Schraube für Befüllung und Ölstandskontrolle
• (5) Dichtringe in den Achsantriebsausgängen
• (6) Tachoantriebsritzel mit Halterung

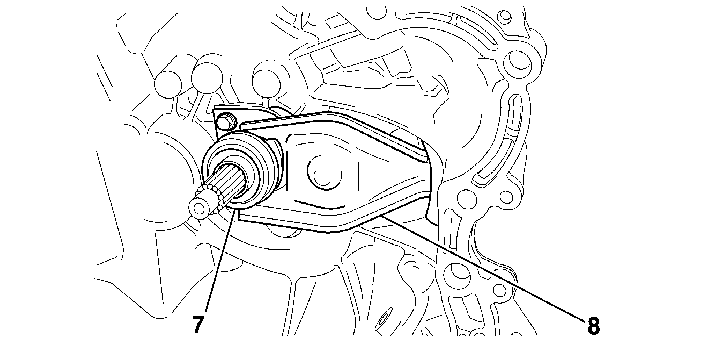

Ausrücklager (7) und Ausrückgabel (8) ausbauen .

2 - AUFRÜSTUNG

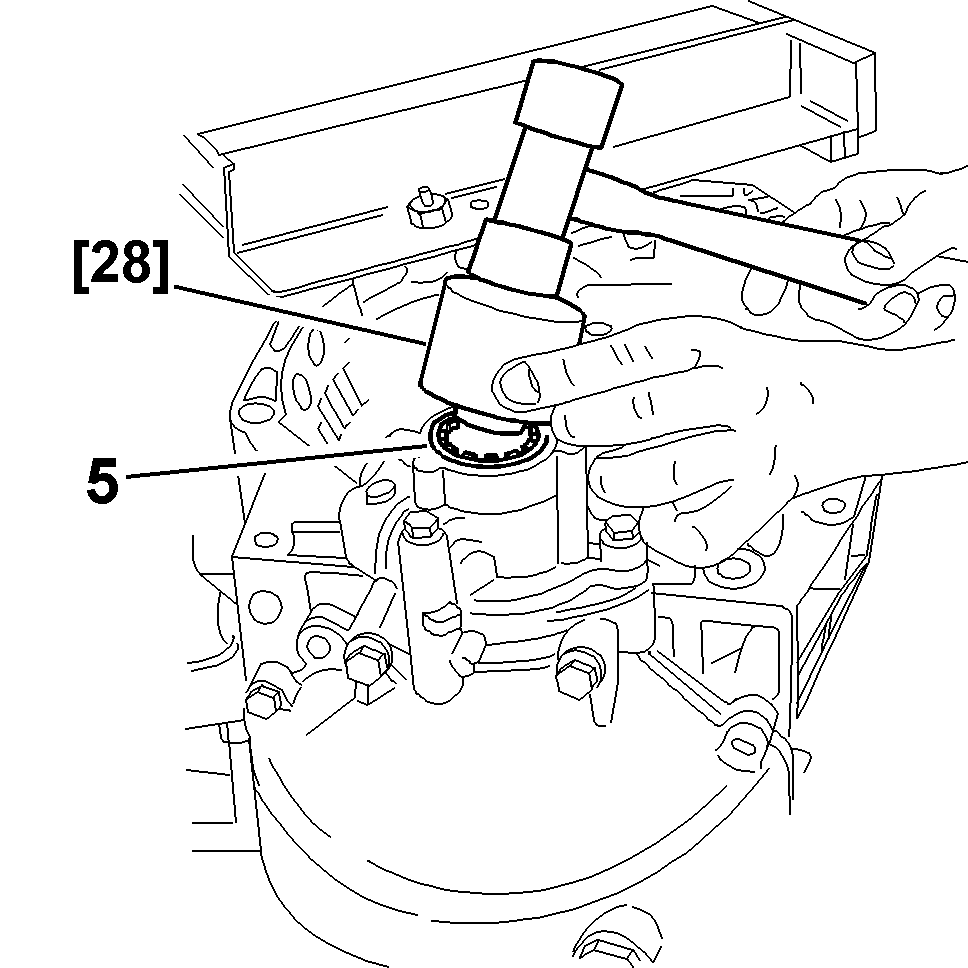

NEUEN DICHTRING (5) MIT HILFE DES WERKZEUGS [28] EINBAUEN .

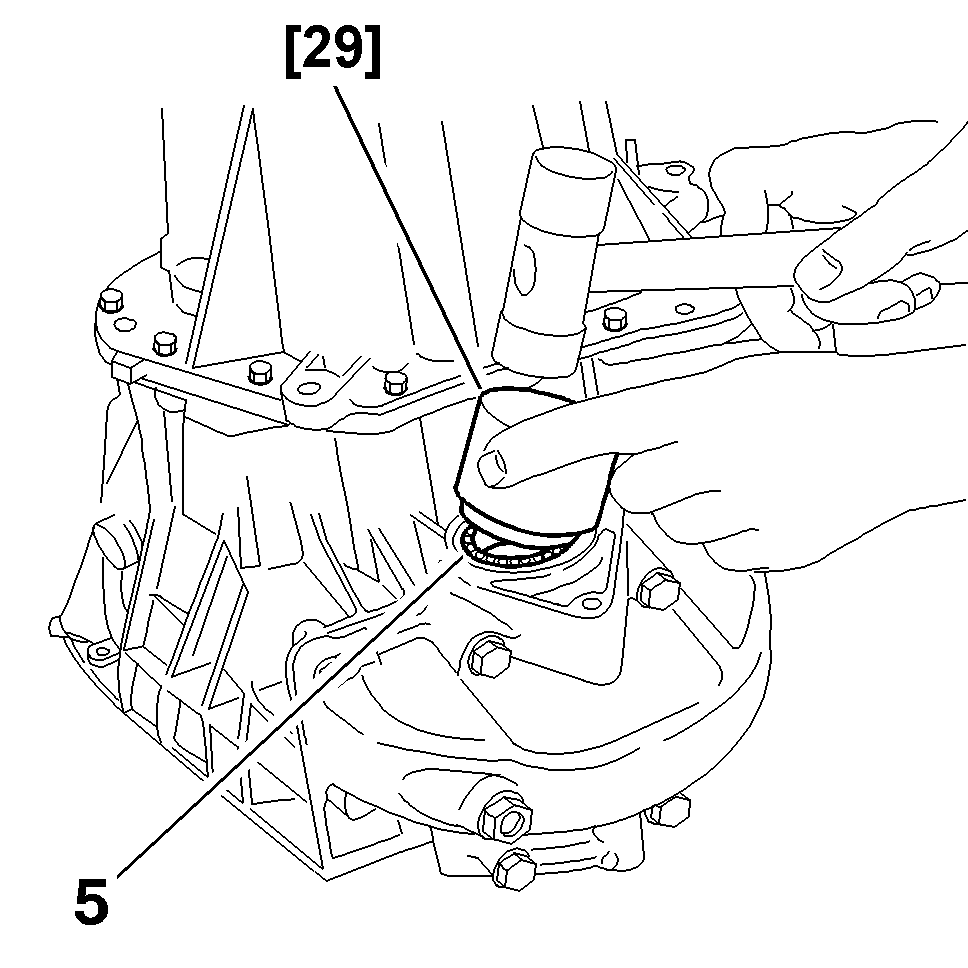

NEUEN DICHTRING (5) MIT HILFE DES WERKZEUGS [29] EINBAUEN .

Einbauen :

• Tachoantriebsritzel mit Halterung (6)
• Schraube für Befüllung und Ölstandskontrolle (4)
• Ablaßschraube des Getriebes (3) (3.5 ± 0.8 daNm)
• Entlüftungsschraube (2) (1.7 ± 0.3 daNm)
• Rückfahrlichtschalter (2.5 ± 0.5 daNm)

HINWEIS : der Rückfahrlichtschalter mit Anschluss SICMA 2 besitzt keine Dichtung .

Ausrücklager (7) - (8) einbauen .
