B2CH0IK1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU DICHTRING DER SCHALTWELLE

1 - AUSBAU

Ausbauen :

• Luftfiltereinheit
• Schraube (1)
• Klammer (2)
• Getriebeschaltbetätigung (3) mit Hilfe des Werkzeugs [6]

Stellung des Mehrfunktionsschalters (4) markieren .

Mehrfunktionsschalter ausbauen .

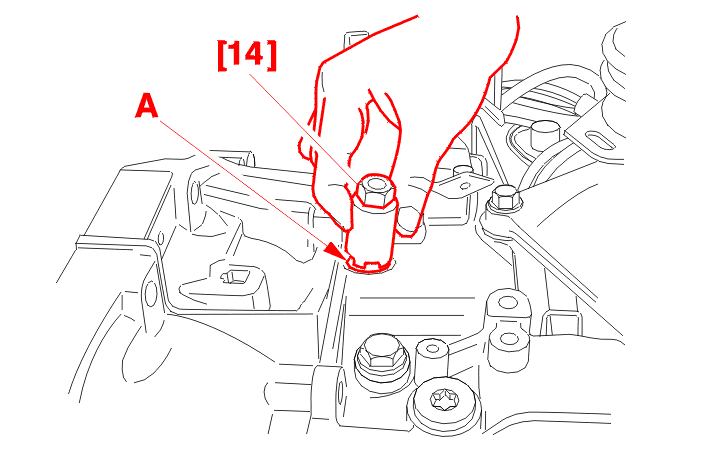

MIT HILFE DES WERKZEUGS [14] DEN GUMMI DES DICHTRINGS AUSSCHNEIDEN :

• abwechselnd in beide Richtungen drehen
• während des Schneidevorgangs die Späne entfernen
• den Dichtring auschneiden, bis das Werkzeug [14] anschlägt (A)

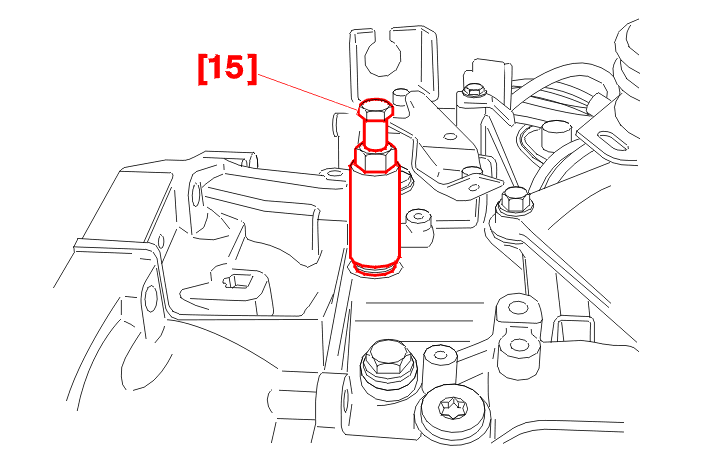

WEKZEUG [15] GANZ EINSCHRAUBEN .

Dichtung ausbauen .

2 - EINBAU

Auflageflächen des neuen Dichtrings schmieren .

NEUEN DICHTRING MIT HILFE DES WERKZEUGS [11] EINBAUEN .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

Stellung des Mehrfunktionsschalters kontrollieren .
