B3EG1DK1 - 307

AUSBAU - EINBAU DRUCKSTÜCK DES LENKGETRIEBES

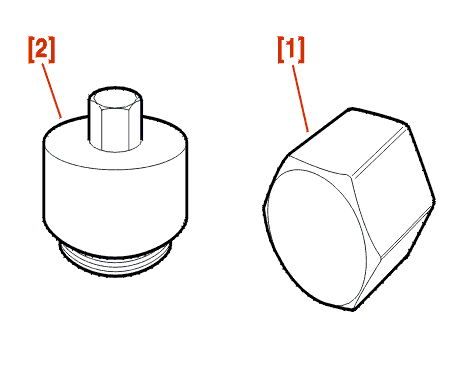

1 - SPEZIALWERKZEUG

[1] Innensechskant 18 mm/Schlüsselweite (-).0720-G .

[2] Gewindebohrer für Lenkgetriebe (-).0722 .

2 - AUSBAU

LENKGETRIEBE AUSBAUEN .

ACHTUNG : um das Hydrauliksystem der Servolenkung nicht zu verunreinigen mit Hilfe von Kunststoff-Stopfen die beiden Öffnungen des Steuerventils und beiden Hydraulikleitungen verschließen .

Lenkgetriebe in einen Schraubstock einspannen .

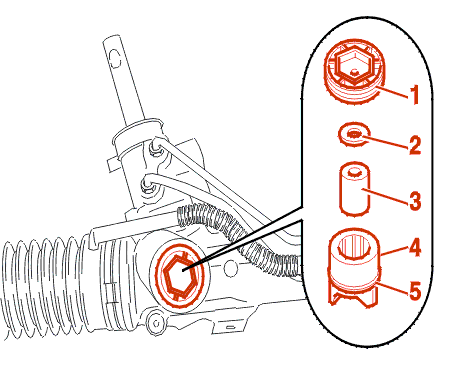

Mit Hilfe des Werkzeugs [1] ausbauen :

• Stopfen (1)
• Scheibe (2)
• Gummi-Distanzstück (3)
• Druckstück (4) mit Runddichtring (5)

3 - EINBAU

Grund der Bohrung mit einem fusselfreien Lappen schützen .

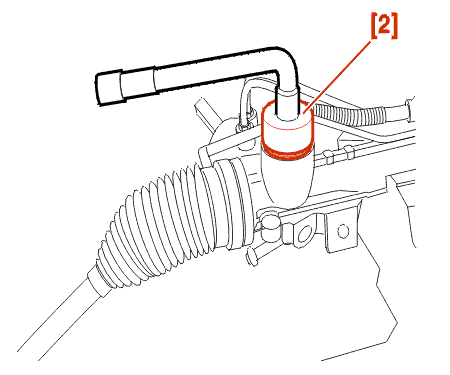

Gewinde des Lenkgetriebegehäuses mit Hilfe des Werkzeugs [2] bis zum Verschwinden der Schwergängigkeit aufbohren .

Sorgfältig arbeiten, um das Eindringen von Schmutzteilchen zu vermeiden .

Alle Teile und die Aufnahme des Druckstücks im Lenkgetriebegehäuse reinigen .

Grundsätzlich alle Teile der Druckstückeinheit ersetzen .

WICHTIG : ALLE TEILE MIT FETT G13 SCHMIEREN .

Einbauen :

• Druckstück (4) mit Runddichtring (5)
• Gummi-Distanzstück (3)
• Scheibe (2)
• Stopfen (1)

Stopfen (1) mit 1 daNm anziehen (Mit Hilfe des Werkzeugs [1]) .

SPIEL DES DRUCKSTÜCKS DES LENKGETRIEBES EINSTELLEN .

LENKGETRIEBE WIEDER EINBAUEN .
