C4BG1DF1 - 307
AUSBAU - EINBAU HECKSCHEIBE

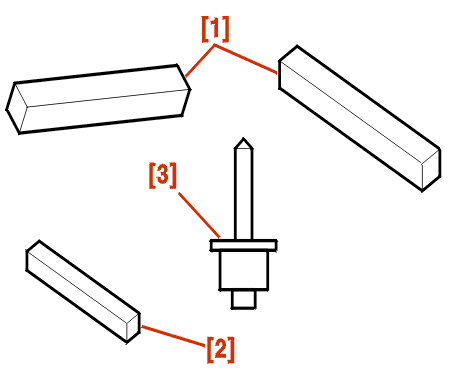

1 - ERFORDERLICHE TEILE
[1] Obere und untere Beilagen (X4) .
[2] Mittlere obere Beilage (X1) .
[3] Hohlniete (X3) .
HINWEIS : Mitgeliefert mit der Frontscheibe .
2 - AUSBAU
HINWEIS : Stellung Heckklappe offen .
Schützen :
Ausbauen :
Die Anschlüsse der Enteisung abklemmen : Die Laschen gegen die Heckscheibe drücken .
2 - 1 - AUSSCHNEIDEN DES 1. BEREICHS
ACHTUNG : beim Ausschneiden darauf achten, dass der Draht nicht an der Wölbung des Rahmenfalzes scheuert .
Den Schnittdraht in die Ahle einfädeln und nach innen führen (etwa 50 cm) .
DEN SCHNEIDEDRAHT IN DER WICKELVORRICHTUNG [1A] EINFÄDELN UND SPANNEN .
Den Schneidedraht unter der Heckscheibe von links nach rechts führen .
Die Ahle im Bereich des Kugelkopfs des rechten Gasdruck-Hebers von innen nach außen durch den Kleberwulst führen .
Den Schneidedraht in die Ahle einfädeln und nach innen führen .
Das Ende des Drahts am Kugelkopf des rechten Gasdruck-Hebers befestigen .

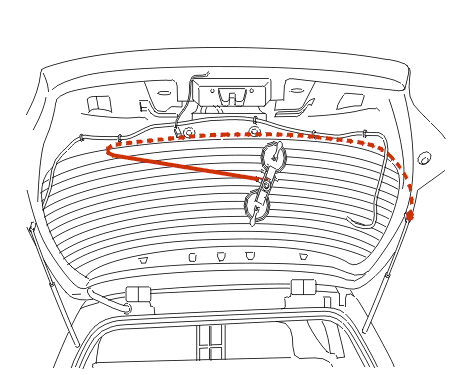

DIE WICKELVORRICHTUNG [1A] VERSETZEN UND DIE UMLENKROLLE [1B] ANBRINGEN .
Den Draht wie auf Abbildung angegeben durchführen .
Die Scheibe ausschneiden bis der Schnittdraht nicht mehr von der Umlenkrolle geführt wird .

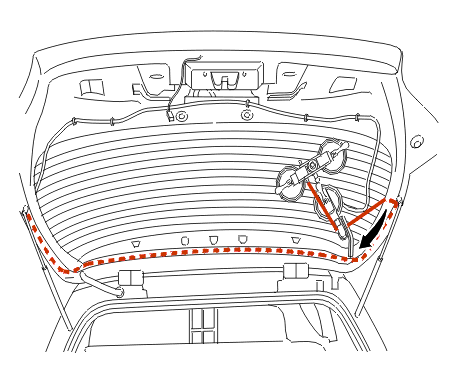

Das Ausschneiden gemäß der Abbildung unter den gleichen Bedingungen wie zuvor fortsetzen .

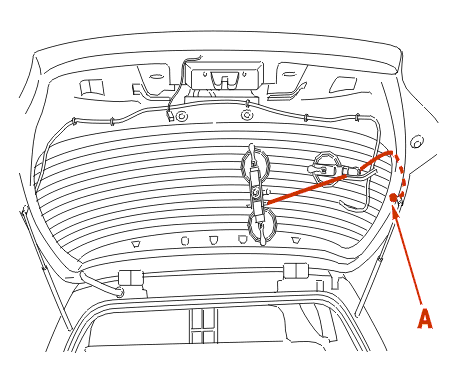

Das Ausschneiden gemäß der Abbildung unter den gleichen Bedingungen wie zuvor fortsetzen (Bis zum Punkt A) .
2 - 2 - AUSSCHNEIDEN DES 2. BEREICHS

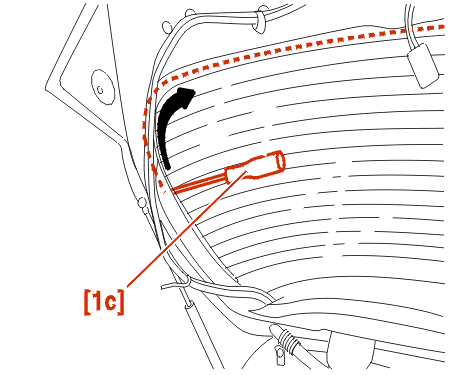

Die Ahle [1c] im Bereich des Kugelkopfs des rechten Gasdruck-Hebers von innen nach außen durch den Kleberwulst führen .
Den Schnittdraht in die Ahle einfädeln und nach innen führen (etwa 50 cm) .
Den Schneidedraht in der Wickelvorrichtung [1a] einfädeln und spannen .
Den Schneidedraht unter der Heckscheibe von rechts nach links führen .
Die Ahle im Bereich des Kugelkopfs des linken Gasdruck-Hebers von innen nach außen durch den Kleberwulst führen .
Den Schneidedraht in die Ahle einfädeln und nach innen führen .
Das Ende des Drahts am Kugelkopf des linken Gasdruck-Hebers befestigen .
Die Wickelvorrichtung [1a] versetzen und die Umlenkrolle [1b] anbringen .
Den Draht wie auf Abbildung angegeben durchführen .
Die Scheibe ausschneiden bis der Schnittdraht nicht mehr von der Umlenkrolle geführt wird .

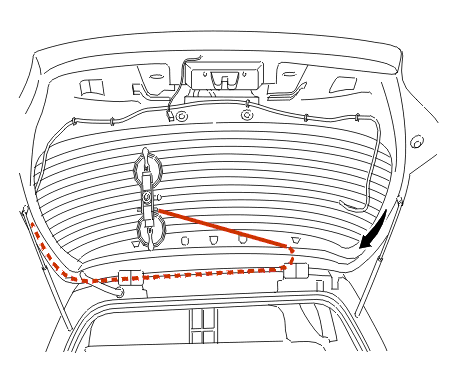

Die Wickeleinrichtung, wie auf der Abbildung dargestellt, versetzen und den Schneidevorgang fortsetzen .

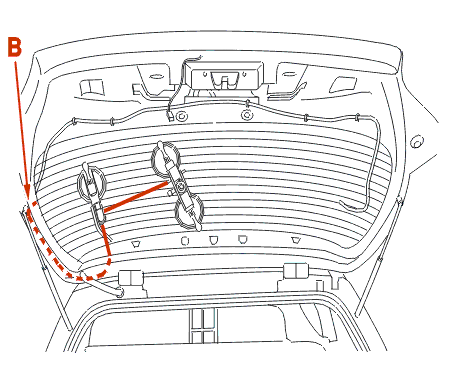

Das Ausschneiden gemäß der Abbildung unter den gleichen Bedingungen wie zuvor fortsetzen (Bis zum Punkt B) .
HINWEIS : für den folgenden Arbeitsschritt 2 sind zwei Arbeitskräfte erforderlich (zum Herausnehmen der Heckscheibe) .
HECKSCHEIBE MIT HILFE DER SAUGNÄPFE HERAUSNEHMEN .
3 - VORBEREITUNG FÜR DEN EINBAU
3 - 1 - VORBEREITUNGEN FÜR DEN EINBAU DER SCHEIBE
Wieder verwendete Heckscheibe :
Die Kleberreste nicht vollständig beseitigen; sie dienen als Untergrund und verbessern die Haftung der neuen Klebe- und Dichtungsmittel .
ACHTUNG : Keinen Primer an der Klebefläche auftragen und sie nicht mit Reinigungslösungsmitteln behandeln .
Neue Heckscheibe :
Instandgesetzter Scheibenrahmen :
3 - 2 - VORBEREITUNG DER HECKKLAPPE

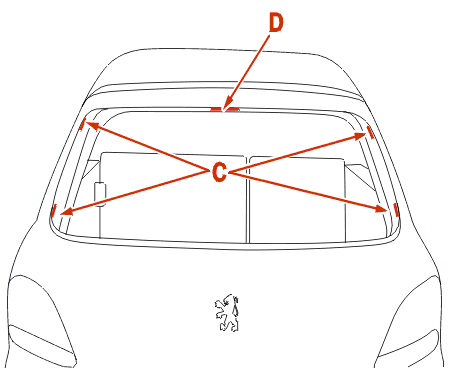

Die 4 Beilagen [1] in C an der Heckklappe anbringen .
Die Beilage [2] in D an der Heckklappe anbringen .
3 - 3 - ANSETZEN DER SCHEIBE AN DER HECKKLAPPE
Zum Ansetzen und Einpassen der Scheibe in der Heckklappe sind zwei Arbeitskräfte erforderlich .
Zunächst die Scheibe im oberen Bereich der Heckklappe und in den Ecken ausrichten .
Klebestreifen im oberen und seitlichen Bereich als Markierungen für die endgültige Anordnung der Scheibe anbringen .
Markierungsstreifen durchschneiden .
Heckscheibe ausbauen .
4 - EINBAU

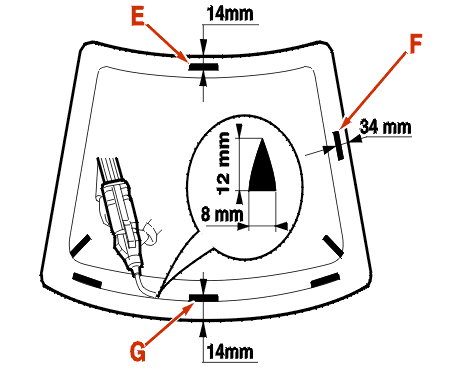

Auftragpistole mit Klebekitt und Mischer ausrüsten .
Formdüse aus dem Klebesatz verwenden .
FORMDÜSE AUF Ø 8 MM ÜBER EINE HÖHE VON 12 MM ABSCHNEIDEN .
Einen Streifen Kleber auftragen :
WICHTIG : Die Zeitspanne zwischen dem Auftragen des Klebekitts an der Scheibe und deren Einpassung am Fahrzeug darf 8 Minuten nicht überschreiten (für schnell abbindende Kleber) .
Für den Einbauvorgang sind zwei Arbeitskräfte erforderlich .

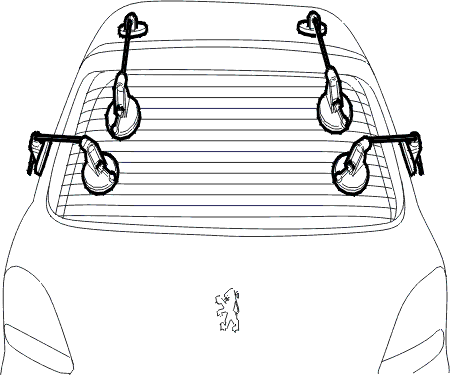

Die Scheibe im Falz anordnen und zu den Markierungen ausrichten MIT HILFE DER SAUGNÄPFE [4] .
MIT HILFE DER SAUGNÄPFE [5] KONSTANT ANDRÜCKEN .
Ein Spiel zwischen Scheibe und Rahmenfalz belassen, um bei einem weiteren Ausbau der Scheibe den Schneidedraht durchführen zu können .
Entsprechend dem verwendeten Klebesatz trocknen lassen .
In der umgekehrten Reihenfolge des Ausbaus verfahren .
Funktion der elektrischen Ausrüstung kontrollieren .
Scheibe reinigen .
