C5FG23F1 - 307
AUSBAU - EINBAU INSTRUMENTENTAFEL
ACHTUNG : Ausbau und Einbau der Instrumententafel erfordern große Vorsicht/beim Ausbau auf die Entriegelung der Stecker achten; beim Einbau auf die richtige Verlegung und Befestigung der Kabelstränge achten .
1 - SPEZIALWERKZEUG
[1] Kunststoff-Spatel (-).1350 .
2 - AUSBAU
Vordersitze schützen .
Batterie abklemmen .
Die Vordersitze ganz zurücksetzen .
Räder geradeaus richten und Lenkschloss verriegeln .
Ausbauen :
Im Grund der Aufnahme der Mehrfunktionsanzeigeeinheit die Befestigungsschraube am Oberteil des Heiz-/Klimageräts ausbauen .
LICHTSENSOR DER INSTRUMENTENTAFEL AUSBAUEN .
Mit Hilfe der Kunststoffspatel [1] die seitlichen Ausströmer ausbauen .

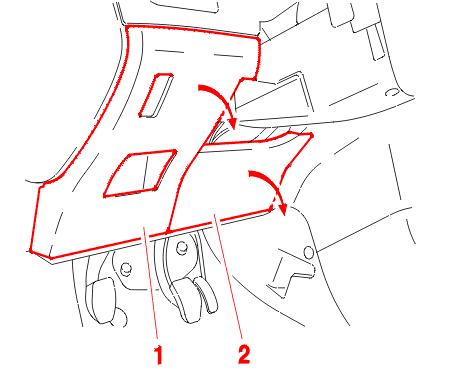

Abdeckung (1) des Sicherungskastens und Verkleidung (2) unter der Lenksäule ausbauen, hierzu nach unten lösen .
Den im unteren Bereich am Lenkrad verbliebenen Stecker abklemmen .
Die Befestigungsschraube des Lenkrads um einige Windungen lösen .
Lenkrad aus der Keilverzahnung lösen, hierzu mit den Händen auf den Lenkradkranz schlagen .
Ausbauen :

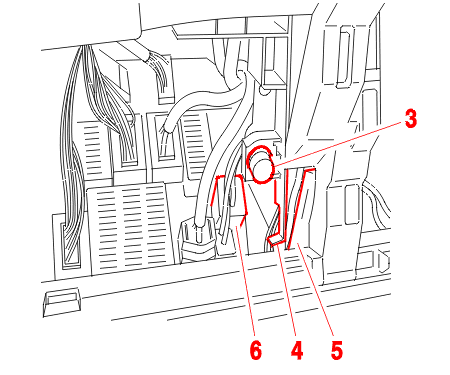

Die Befestigungen um eine viertel Umdrehung (3) entriegeln .
Die unteren Laschen (4) aufspreizen und die Zentralschalteinheit BSI schwenken (Nach unten) .
Rot-weißen Stecker (5) von der Zentralschalteinheit BSI lösen und abklemmen .
Abklemmen/lösen : Schwarzer Stecker (6 Pole) (6) rechts von der Zentralschalteinheit BSI (violette Leitungen) .
Lösen und Abklemmen : Grüner Stecker (2 Pole) rechts von der Zentralschalteinheit BSI (violette Leitungen) .

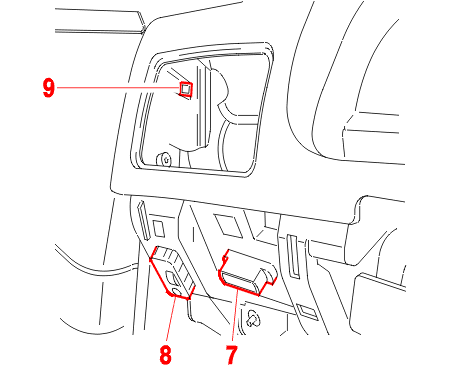

Diagnosestecker (7) lösen .
Stecker der Betätigung (8) der Scheinwerfer-Leuchtweitenregelung abklemmen .
Mit der Hand durch die Löcher der seitlichen Ausströmer fassen und den oberen Clip (9) der seitlichen Abdeckungen der Instrumententafelbefestigung lösen .
Die seitlichen Abdeckungen ausbauen .

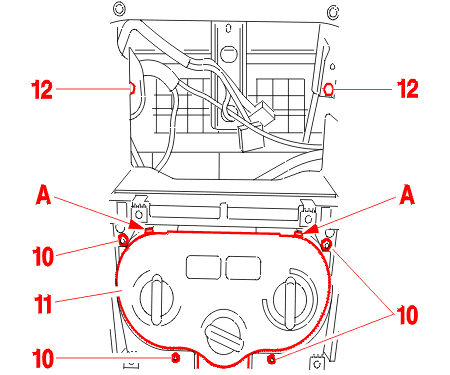

Die 4 Befestigungen (10) ausbauen .
Die Platine (11) in (A) zur Innenseite der Instrumententafel hin lösen .
Die 2 Befestigungsschrauben (12) des Instrumententafel-Querträgers an Heiz-/Klimagerät ausbauen .
Den an der Instrumententafel verlaufenden Kabelstrang vom Heiz-/Klimagerät lösen .

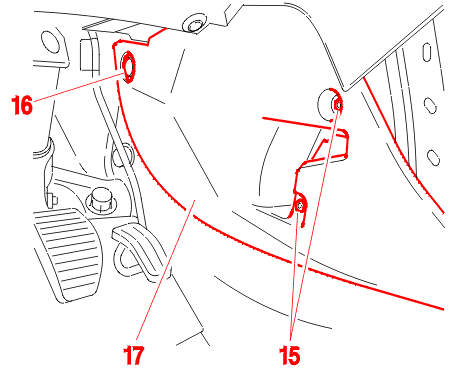

Ausbauen :
Ausbauen :

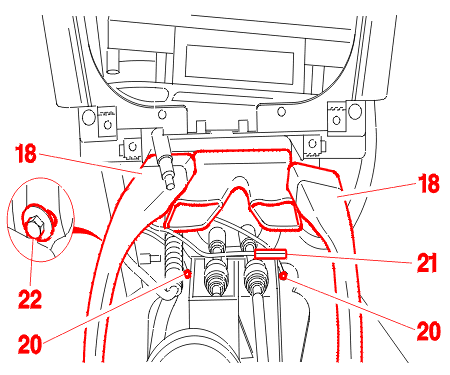

Die Luftkanäle (18) lösen .
Luftkanal (19) ausbauen .
Die 2 Masseanschlussschrauben (20) rechts und links der Seile der Schaltbetätigung ausbauen .
Stecker abklemmen (1 Pol schwarz (21)) .
Die untere Befestigungsschraube (22) der Strebe am Tunnel ausbauen .

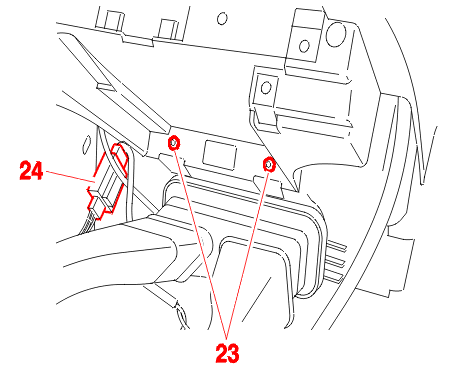

Ausbauen : Die 2 unteren Befestigungsschrauben (23) .
Lösen und Abklemmen : Schwarz-roter Stecker (24) an der Strebe .

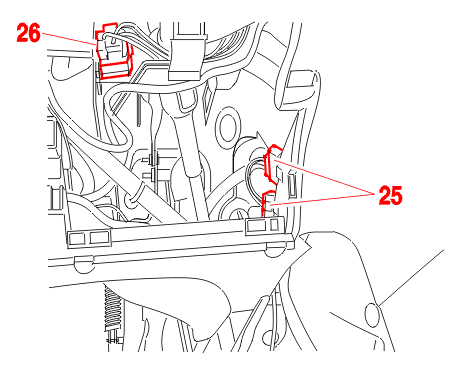

Die Stecker (25) lösen .
Die 4 Befestigungsschrauben der Lenksäule am Instrumententafel-Querträger ausbauen .
Den an der Lenksäule befestigten grünen Stecker (26) am Instrumententafel-Querträger lösen .
Befestigungsschraube des Instrumententafel-Querträgers im Grund der Aufnahme des Kombiinstruments ausbauen .
Die 2 seitlichen Befestigungsschrauben (27) des Instrumententafel-Querträgers an der Karosseriestruktur ausbauen .
Zwei Arbeitskräfte sind erforderlich, um die Instrumententafel anzuheben und dadurch die Zentrierzapfen freizugeben .
Darauf achten, die Kabelstränge nicht zu spannen .
Die Instrumententafel durch die Fahrertüröffnung ausbauen .
3 - EINBAU
Für das Anordnen der Instrumententafel sind zwei Arbeitskräfte erforderlich .
Überprüfen :
In der umgekehrten Reihenfolge des Ausbaus verfahren .
Anzugsdrehmomente einhalten :
