C5HG3DF1 - 307 MOTOR DW10TD MOTOR DW10ATED

AUSBAU - EINBAU KLIMA-KOMPRESSOR

1 - SPEZIALWERKZEUG

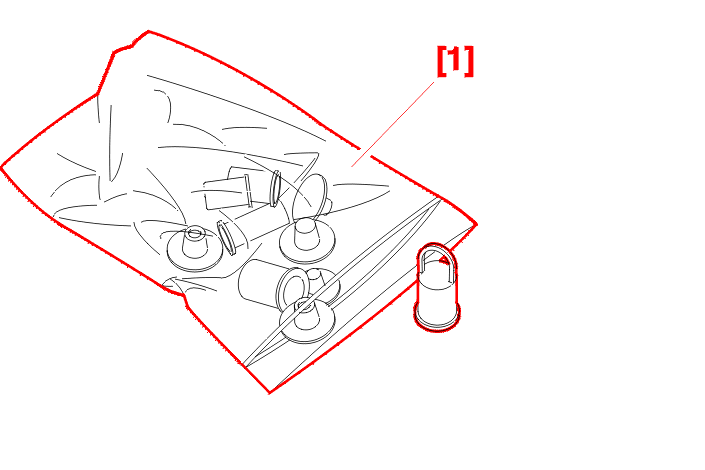

[1] {{N11950}} kit d'obturateurs de compresseur (-).1701-H .

2 - AUSBAU

{{N11951}} vidanger le fluide frigorigène et le récupérer .

Ausbauen :

• Schutzverkleidung unter dem Motor

ANBAUGERÄTE-ANTRIEBSRIEMEN AUSBAUEN .

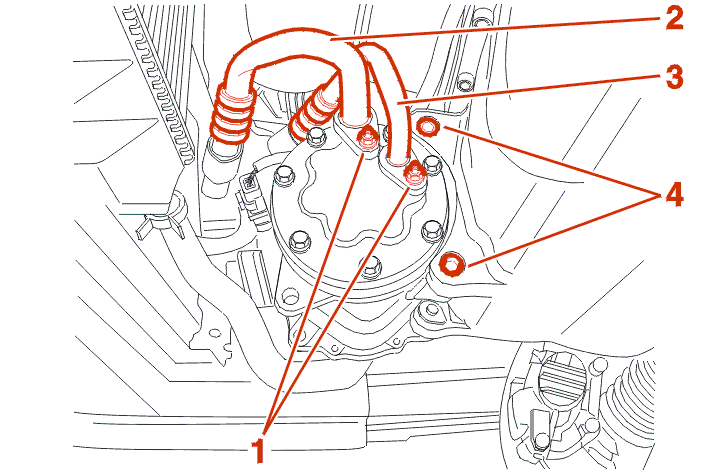

Muttern (1) ausbauen .

Eintrittsanschluß (2) und Austrittsanschluß (3) des Kompressors lösen .

WICHTIG : Einstritts- und Austrittsöffnungen des Kompressors und die Leitungen rasch dicht verschließen ({{n11952}} a l'aide des obturateurs [1]) .

Die 2 Schrauben (4) ausbauen .

Stromversorgung des Kompressors abklemmen .

Ausbauen :

• die 2 Schrauben (5)
• Klima-Kompressor (6)

3 - EINBAU

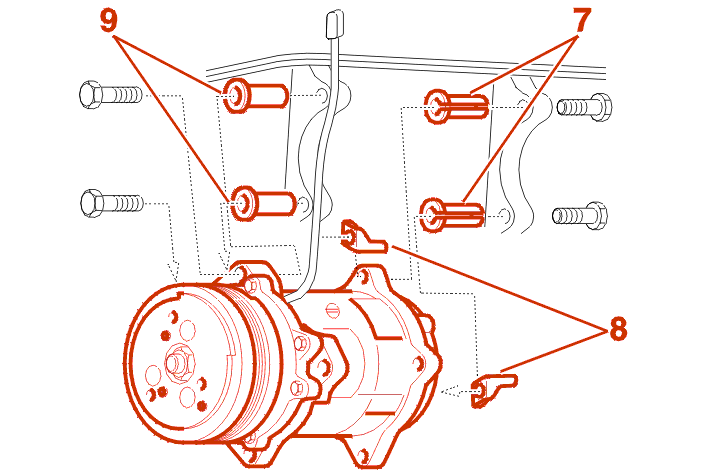

Überprüfen, ob die beiden geschlitzten Distanzstücke (7) vorhanden sind .

Überprüfen, ob die beiden Distanzstücke vorhanden sind (9) .

ACHTUNG : die selbstsichernden Muttern (8) befestigen den Kompressor (Im hinteren Bereich) .

Kompressor einbauen, dabei die oben dargestellte Zusammensetzung der Befestigungsteile beachten .

Zuerst die Schrauben auf der Seite der Kurbelwellen-Riemenscheibe mit 4.0 daNm, dann die Schrauben auf der Ölfilterseite mit 4.0 daNm anziehen .

Stromversorgung des Kompressors wieder anschließen .

WICHTIG : Alle Anschlüsse mit neuen, zuvor mit Kälteöl geschmierten Dichtungen wieder anschließen .

Muttern (1) mit 2.5 daNm anziehen .

ANBAUGERÄTE-ANTRIEBSRIEMEN EINBAUEN .

Schutzschild unter der Antriebseinheit wieder einbauen .

Befüllung des Kältekreises durchführen .
