C4AG0XF1 - 307

AFMONTERING - MONTERING FORSKÆRM

1 - AFMONTERING

Åbn motorhjelmen .

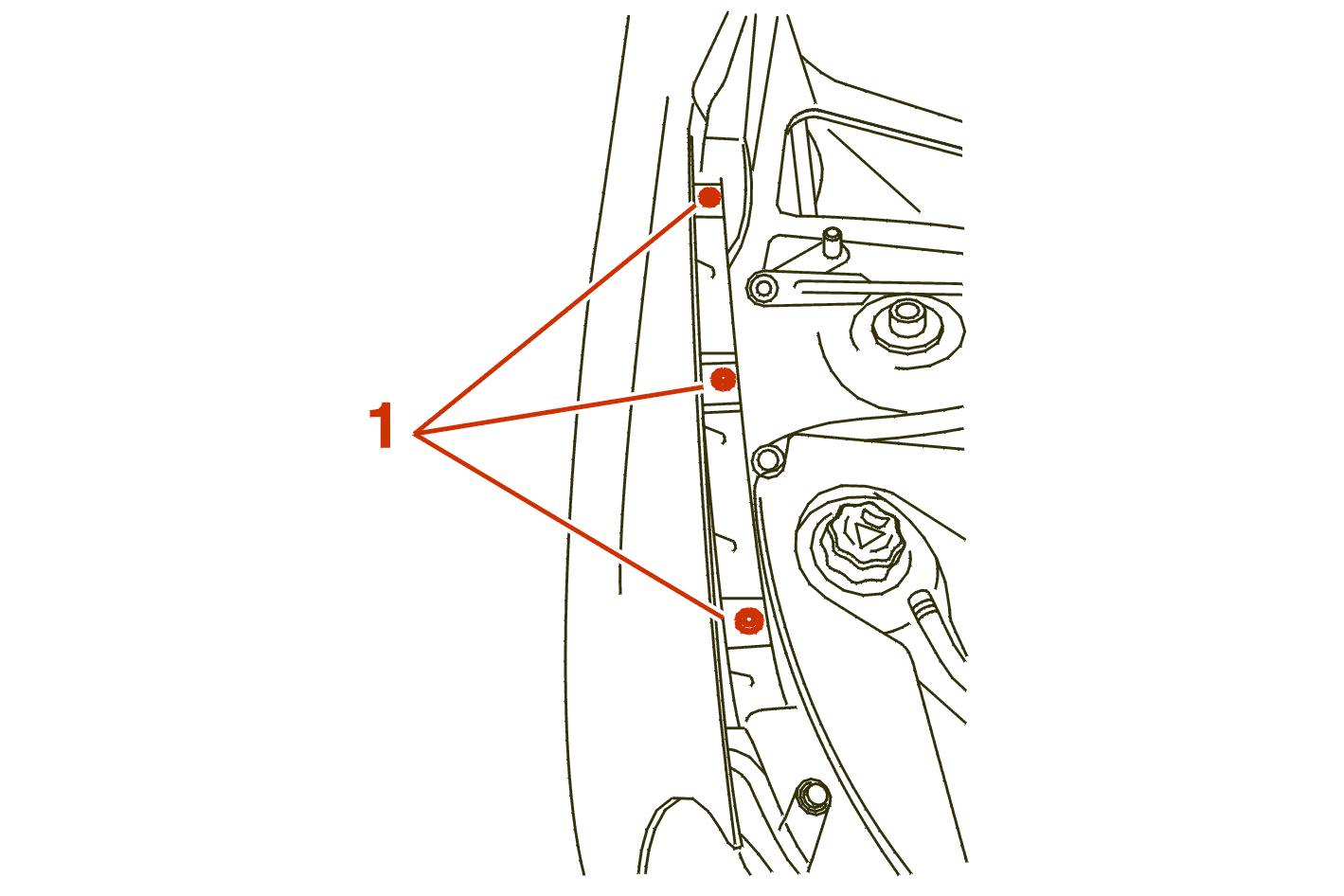

Afmonter befæstelserne (1) ved at dreje dem alle en kvart omgang .

BEMÆRK : anvend en torxbolt 30 for at undgå at ødelægge kvart-omgangs befæstelsernes kærv .

Åbn døren .

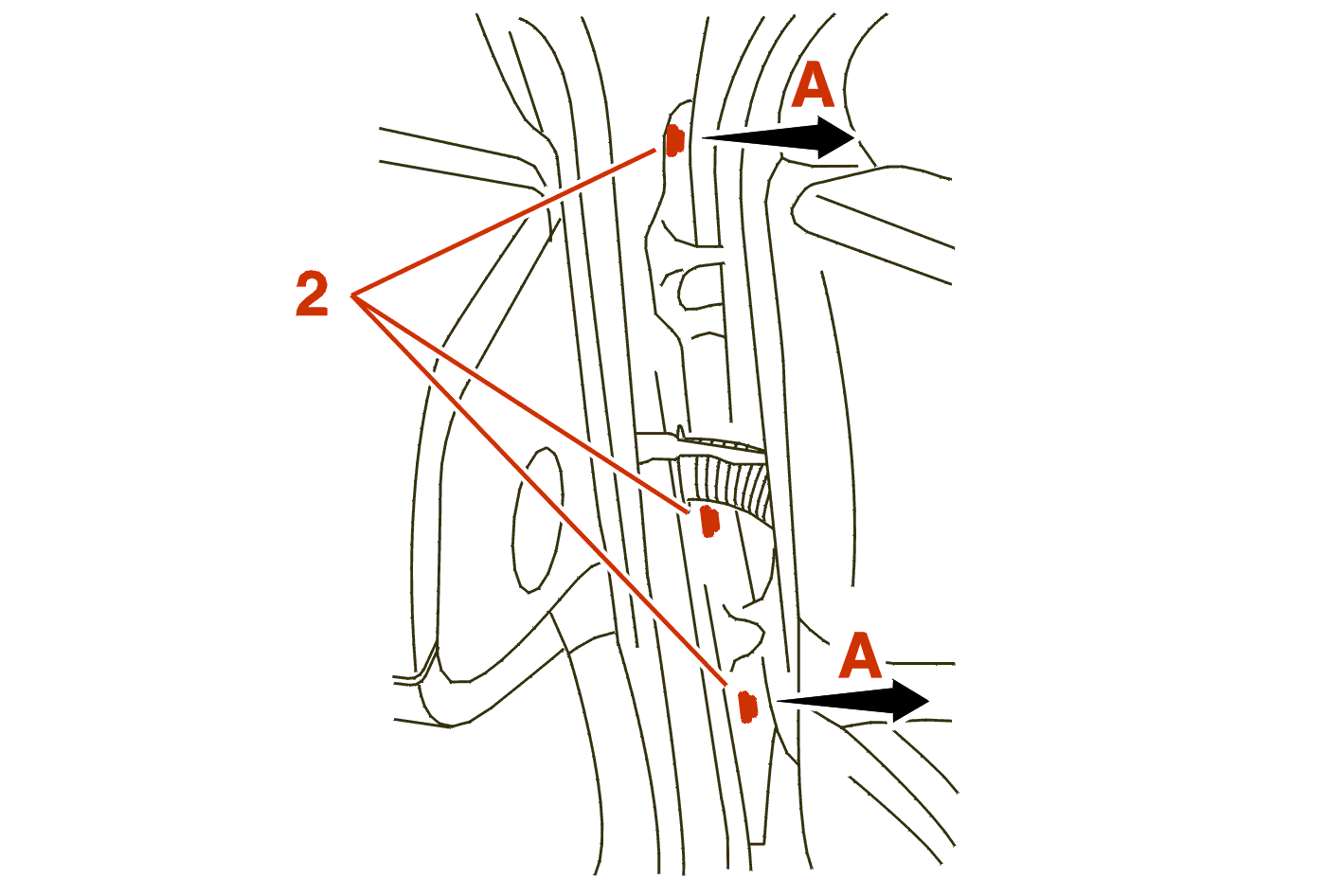

Befæstelserne (2) afmonteres .

Afklips forskærmen ved (A) .

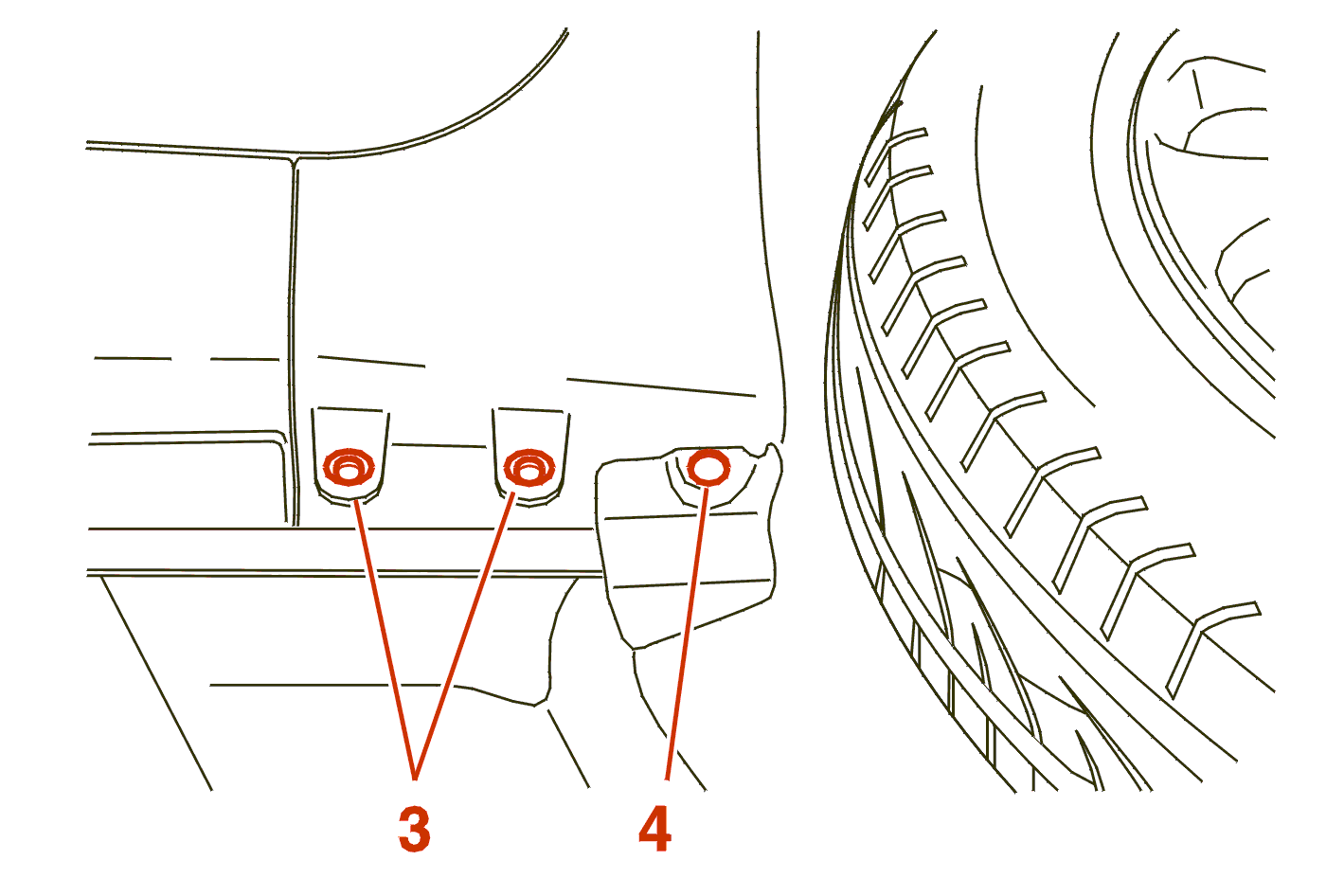

Afmonter :

• befæstelserne (3)
• fastgørelsesklemmen (4)

Afklips forskærmen ved (B) (Pas på ikke at ødelægge befæstelserne) .

Frakobl stikket til sideblinklyset .

Afmonter skærmen og pas på ikke at knække kanister tappen (Højre forskærm : Udelukkende) .

2 - MONTERING

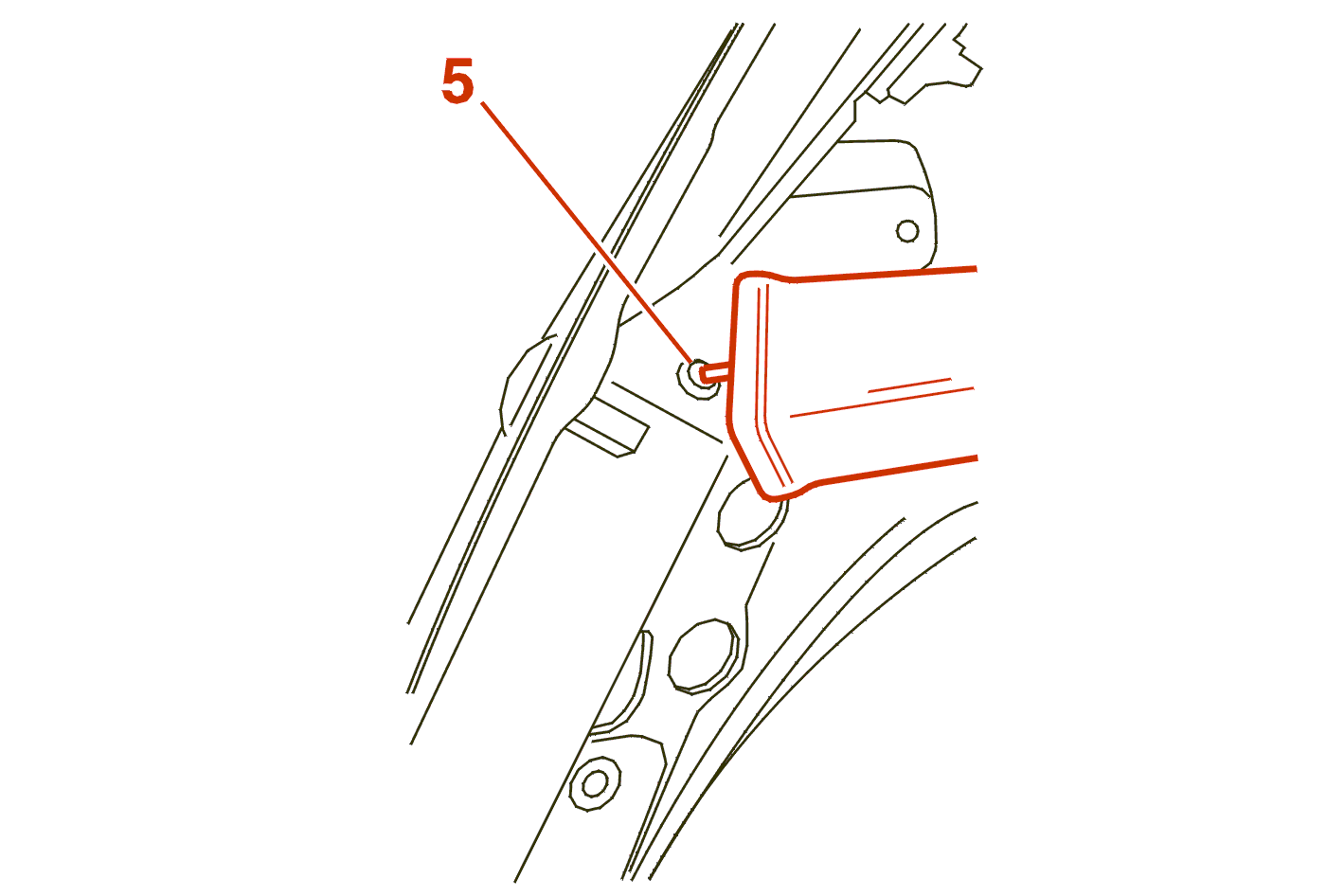

VIGTIGT : ved montering af skærmen skal man sætte kanister tappen (5) på plads og passe på ikke at knække den (højre forskærm : udelukkende) .

Tilslut stikket til sideblinklyset .

Læg skærmen an mod karrosseriet .

Fastklips og monter derefter den øverste befæstelse igen : I a-stolpe siden .

Fastgør befæstelserne ved at dreje dem en kvart omgang (1) .

Fastklips, og monter derefter den inderste befæstelse igen : I a-stolpe siden .

Monter den midterste befæstelse igen : I a-stolpe siden .

Fastklips skærmen ved (B) .

Monter :

• befæstelserne (3)
• fastgørelsesklemmen (4)
