B--G0JK1 - 307 MOTEUR EW10J4

DÉPOSE - REPOSE COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

1 - OUTILLAGE SPÉCIAL

[1] pige pour galet dynamique (-).0189-E .

2 - DÉPOSE

MOTEUR EW10J4

MOTEUR EW10J4 AIR CONDITIONNÉ

TOUS TYPES

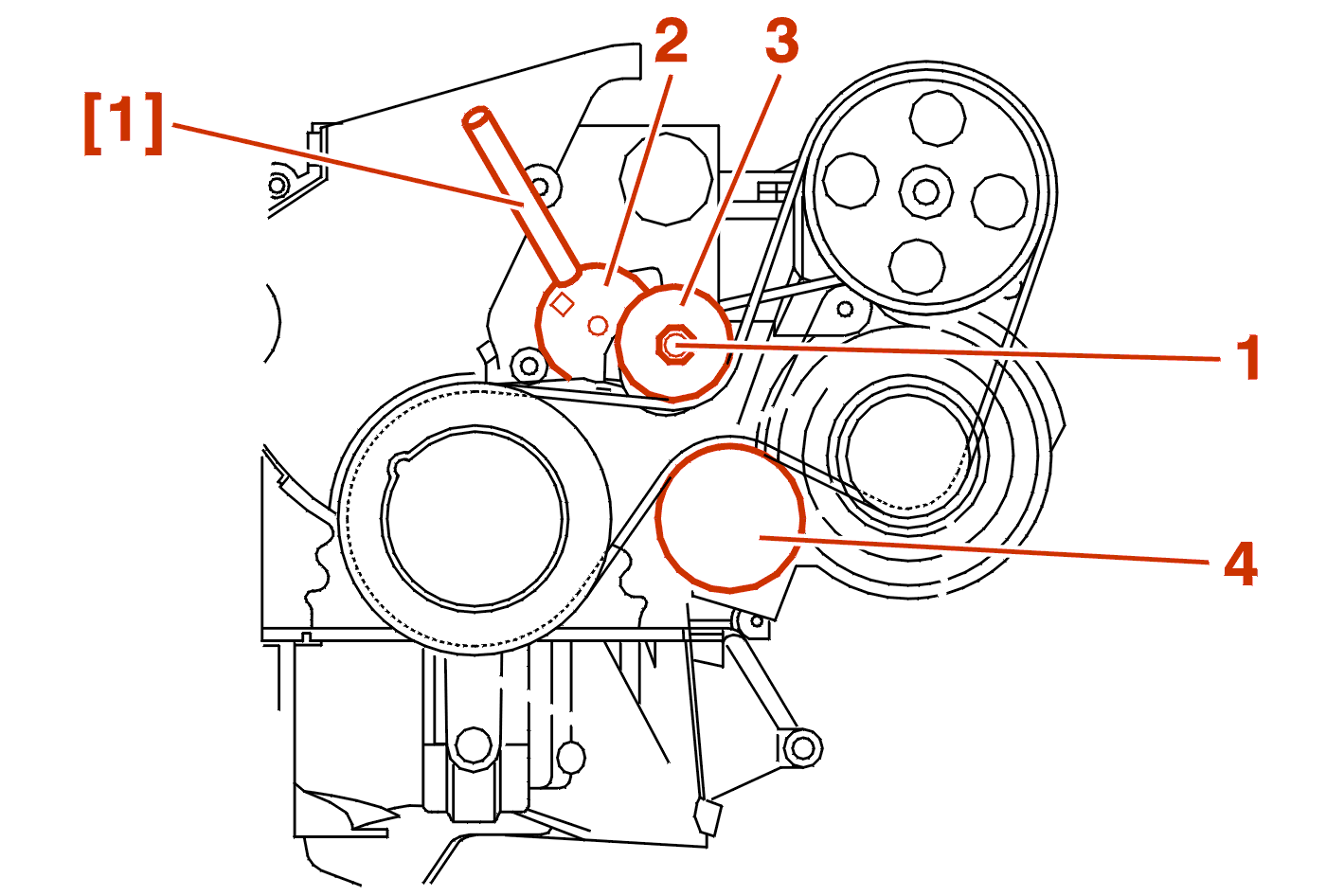

Détendre la courroie en agissant sur la vis (1) .

Piger le tendeur dynamique (2) à l'aide de l'outil [1] .

Déposer la courroie (si présente) .

IMPÉRATIF : vérifier que les galets (3) et (4) tournent librement (absence de jeu et de point dur) .

3 - REPOSE

Reposer la courroie .

Veiller à ce que la courroie soit correctement positionnée dans les gorges des différentes poulies .

Déposer la pige [1] en tirant légèrement sur le brin .
