B1BG25K1 - 307 MOTEUR TU3JP

DÉPOSE - REPOSE COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

1 - OUTILLAGE SPÉCIAL

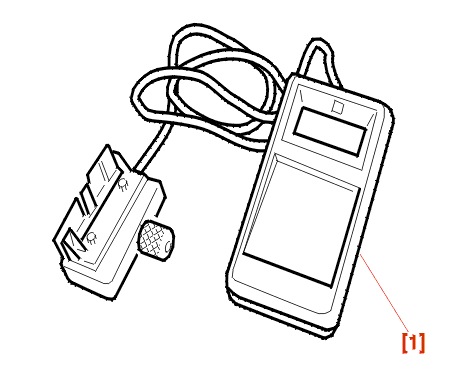

[1] Appareil de mesure de tension de courroie (-).4122-T .

2 - DÉPOSE

Déposer :

• la roue avant droite
• l'écran pare-boue
• la courroie d'entraînement des accessoires

3 - REPOSE

3 - 1 - CHEMINEMENT DES COURROIES

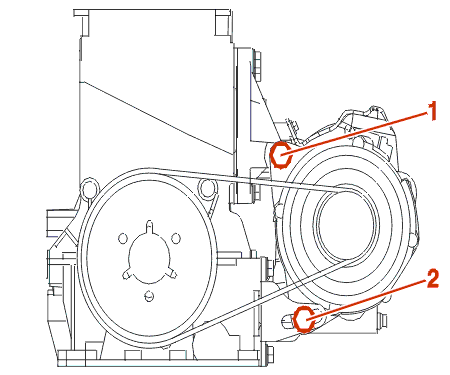

MOTEUR TU3JP

Desserrer la vis (1) .

Agir sur la vis (2) pour effectuer le réglage de tension de la courroie d'accessoires .

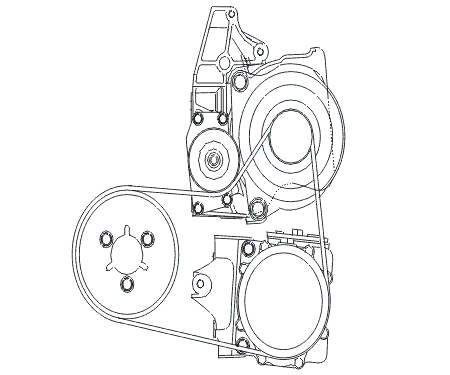

AIR CONDITIONNÉ

TOUS TYPES

3 - 2 - TENSION DES COURROIES

Pré-tension courroie d'accessoires 120 unités SEEM ; En agissant sur la clé six pans du tendeur dynamique, dans le sens horaire .

Serrer le tendeur par la vis centrale 4.5 à m.daN .

Effectuer 2 à 4 tours moteur .

Contrôle de tension de courroie d'accessoires 120 unités SEEM .

ATTENTION : si la tension de la courroie est supérieure à 150 unités SEEM, la courroie est inutilisable .

Tension mini de service 62 unités SEEM .

Valeur de tension :

• courroie neuve = 87 unités SEEM
• courroie réutilisée = 61 unités SEEM

Effectuer 3 tours de vilebrequin dans le sens de rotation moteur .

Contrôler et ajuster la tension pour obtenir les valeurs indiquées .

AIR CONDITIONNÉ

Valeur de tension :

• courroie neuve = 138 unités SEEM
• courroie réutilisée = 103 unités SEEM
