B1BG4HK1 - 307 MOTEUR DV4TD
DÉPOSE - REPOSE GROUPE MOTOPROPULSEUR
1 - OUTILLAGE PRÉCONISÉ
[1] Kit de bouchons (-).0194-T .
[2] Table élévatrice .
[3] Pige de liaison groupe motopropulseur/table élévatrice (-).0005 .
[4] Adaptateur de support GMP (-).0005-H .
[5] Outil de déclippage des rotules (-).0216-G1/G2 .
[6] Tampon de montage des joints de sortie de boîte .
2 - DÉPOSE
Mettre le véhicule sur un pont élévateur deux colonnes .
ATTENTION : le groupe motopropulseur se dépose par l'avant du véhicule ; ouvrir le capot en position atelier et le maintenir par assemblage de vis-écrou .
Déposer :
Vidanger :
Déposer :
Sans débrancher les canalisations : Écarter et brider le compresseur et le condenseur de réfrigération .

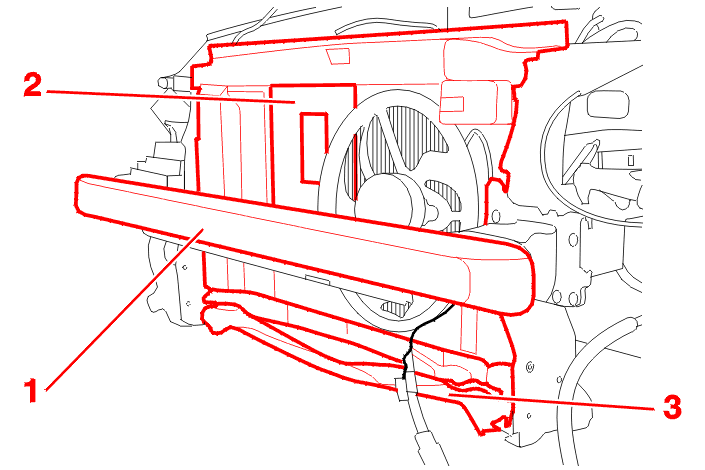

Déposer la traverse inférieure de façade (3) .
Ne pas laisser pendre l'avertisseur sonore au bout de son faisceau .
Déposer l'écran thermique avant du catalyseur d'oxydation .
ATTENTION : le flexible d'échappement ne doit pas subir de flexion supérieure à 15° entraînant sa détérioration et donc son remplacement .
Débrancher les connecteurs :
Débrider et écarter le faisceau du carter de distribution .
Débrancher l'arrivée et le retour carburant .
Bouchonner le circuit pour respecter les règles de propreté et de sécurité des moteurs HDI en utilisant le kit [1] .
Débrancher le faisceau moteur sur la boîte à fusibles .
Désaccoupler :
Écarter et brider le récepteur d'embrayage .
Déposer :
Placer la table élévatrice [2] sous le groupe motopropulseur .

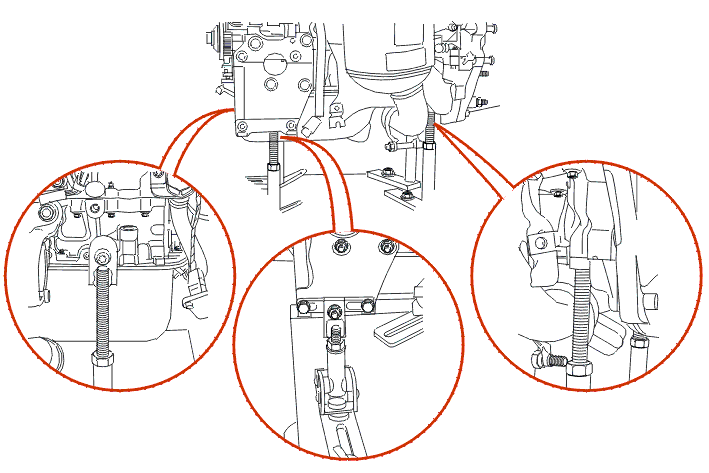

Brider le moteur sur la table élévatrice à l'aide des liaisons [3] - [4] .
Déposer :
Lors du dégagement de l'axe de support, veiller à ne pas endommager celui-ci, ni le silentbloc .
Sortir le groupe motopropulseur en veillant à ne pas rencontrer d'interférences .
3 - REPOSE
Remplacer les joints d'étanchéité de sortie de boîte de vitesses à l'aide de l'outil [6] .
Remettre le groupe motopropulseur en position .
Monter les supports supérieurs moteur .
Serrage :
Débrider le groupe motopropulseur de la table élévatrice .
Retirer la table élévatrice .
Serrer la biellette anticouple à 5.5 m.daN .
Clipper les commandes de boîte de vitesses .
Raccorder les durits de l'aérotherme .
Connecter le faisceau moteur au boîtier fusibles .
Brancher les connecteurs :
Clipper les durits d'arrivée et de retour carburant .
Effectuer le plein d'huile de la boîte de vitesses et du moteur (Si nécessaire) .
Reposer l'écran thermique avant de catalyseur .
Positionner et fixer le condenseur et le compresseur de réfrigération .
Reposer :
Vérifier le niveau de liquide de refroidissement .
Reposer :
Rebrancher la batterie .
