B1HB30K1 - 307 MOTEUR DW10TD MOTEUR DW10ATED

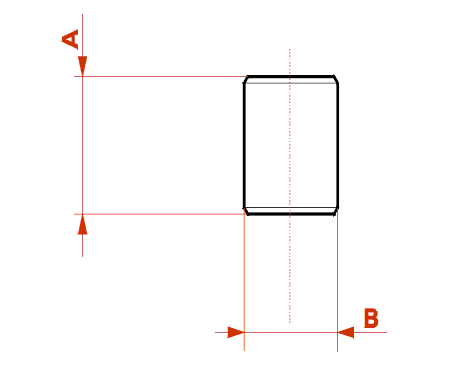

CARACTÉRISTIQUES PION APPUI FOURCHETTE FIXATION INJECTEUR
| cotes (mm) | nominal (mm) | réparation (mm) |
|---|---|---|
| A ± 0,1 |
11,6 | 12,0 |
| ø B ± 0,1 |
9,8 | 9,8 |
IMPÉRATIF : lors d'une rectification du plan de joint de culasse : les pions d'appui fourchette fixation d'injecteur seront remplacés par des pions cotes réparation .
