B1HG35K1 - 307 MOTEUR DV4TD
DÉPOSE - REPOSE SYSTÈME D'ADMISSION INTÉGRÉE
1 - OUTILLAGE SPÉCIAL

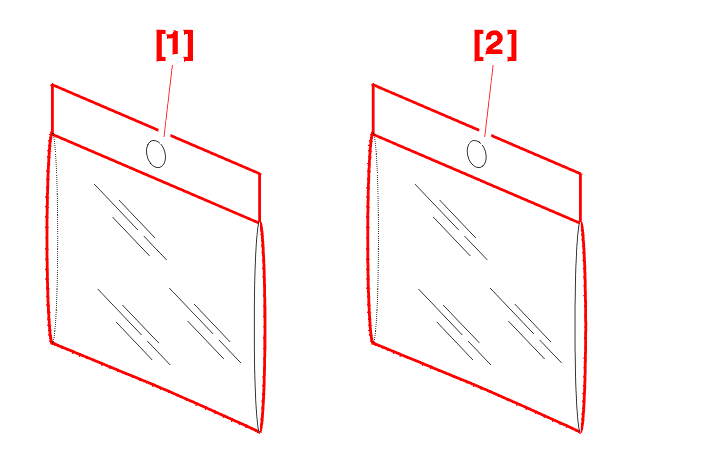

[1] Kit de protection (-).0194-S .
[2] Kit de bouchons (-).0194-T .
2 - DÉPOSE
Débrancher la batterie .
Déposer :
Débrancher le connecteur du débitmètre .

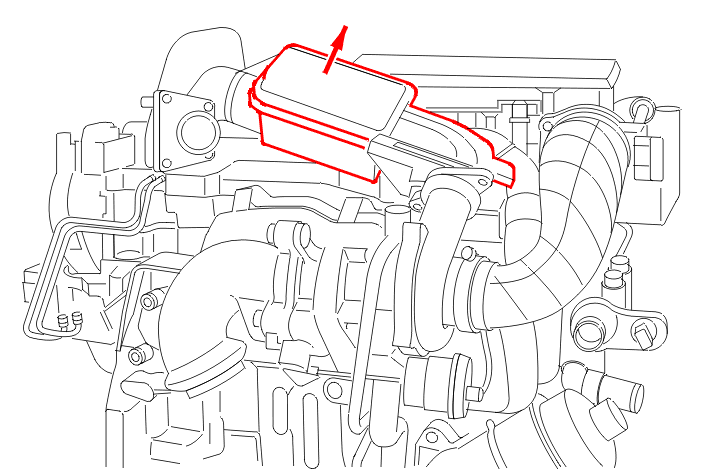

Déposer le coude de sortie de turbo .
Déposer :
Déposer :

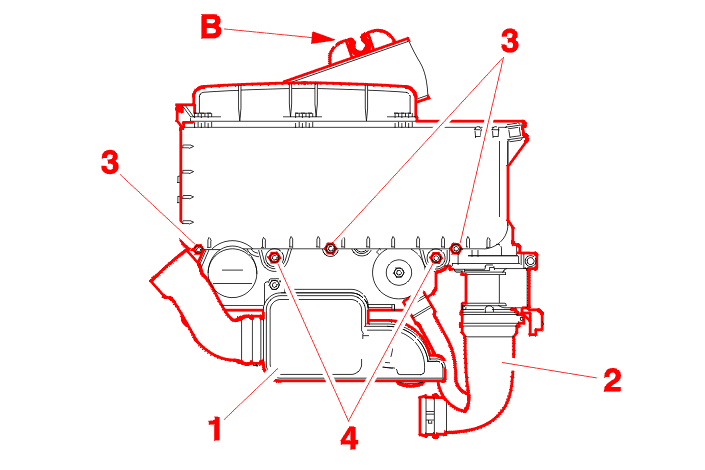

Écarter le faisceau électrique (B) .

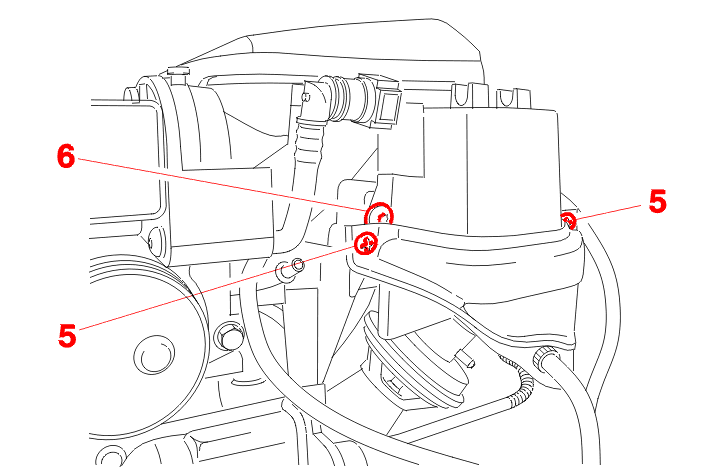

Déposer les vis (5) du protecteur de filtre à gazole (suivant équipement) .
Desserrer la vis (6) .
Déposer le filtre à gazole .
Obturer les raccords à l'aide de l'outil [2] .
Déposer :
Déposer :
IMPÉRATIF : obturer les injecteurs à l'aide de l'outil [2] .
Déposer le système d'admission intégré inférieur .

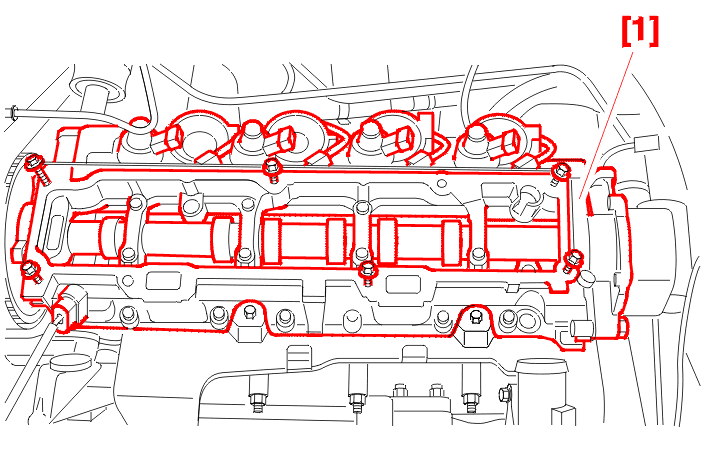

À l'aide des outils [1], obturer :
3 - REPOSE

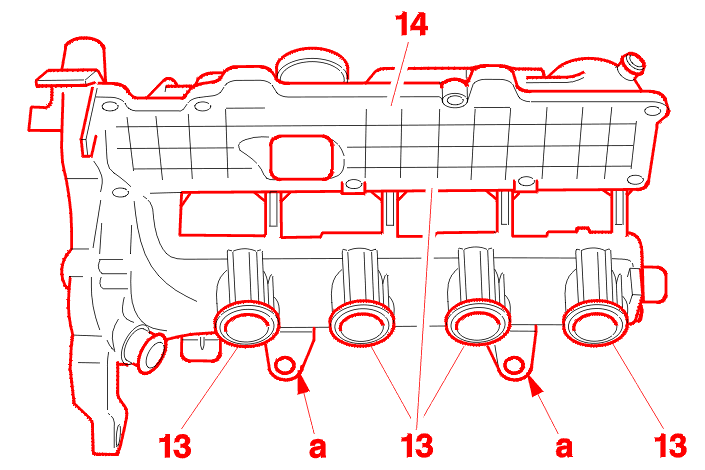

Remplacer les joints (13) en les lubrifiant légèrement, et en s'assurant de la présence des butées caoutchouc en (A) .
Reposer le système d'admission intégrée inférieur (14) .

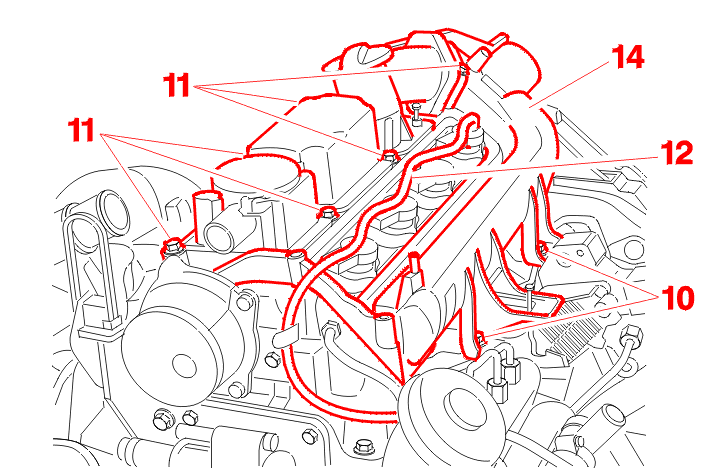

Approcher les vis de fixation (10) - (11) du système d'admission intégrée inférieur (14) .

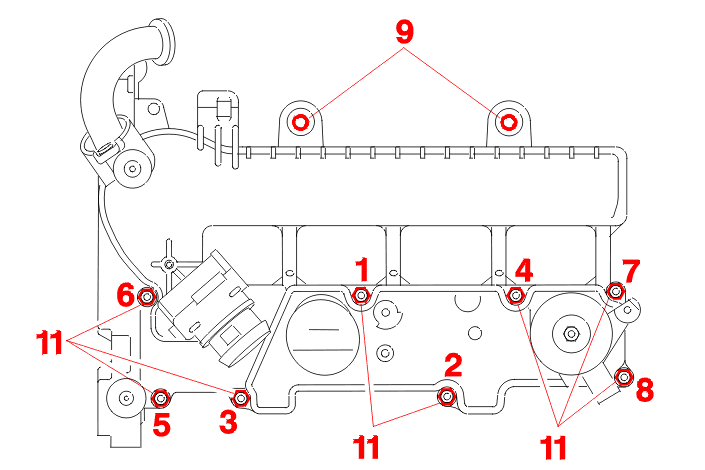

Serrer les vis (11) à 1 m.daN dans l'ordre indiqué .
Serrer les vis (9) à 1 m.daN .
Déposer les bouchons sur le circuit de retour carburant .
Reposer :

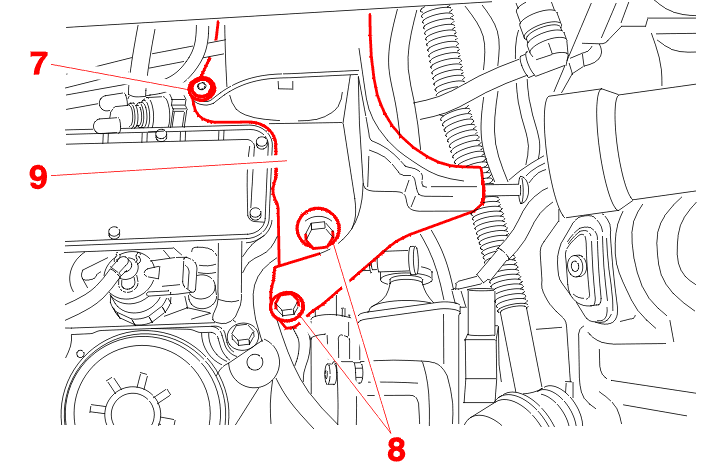

Serrer ; Le support de filtre à gazole (9) .
Serrer :
Reposer le filtre à gazole sur son support ; 0.5 m.daN .
Reposer le boîtier du filtre à air ; S'assurer de la bonne position des pions de centrage .
Remettre le faisceau dans le point de bridage .
Serrer les vis (4) à 0.5 m.daN .
Reposer :
Rebrancher la batterie .
