B1KG0AK1 - 307 MOTEUR DV4TD
DÉPOSE - REPOSE VANNE EGR
1 -
DÉPOSE
Déposer le cache-style
.
Déposer
:
-
la grille d'auvent
-

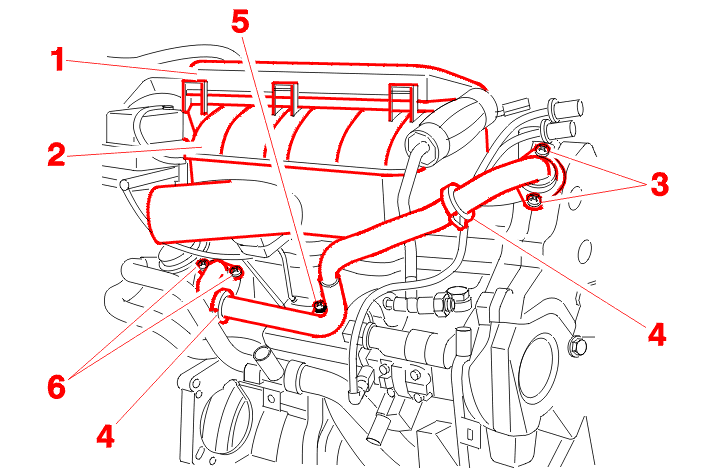

le couvercle (1) du filtre à air
-
la cartouche de filtre à air
-
la cuve de filtre à air (2)
Débrancher la prise de dépression (2) de la vanne EGR
.
Déposer
:
-
les vis de fixation (3)
-
les colliers CLIC (4)
-
la vis de fixation (5)
-
la vanne EGR
-

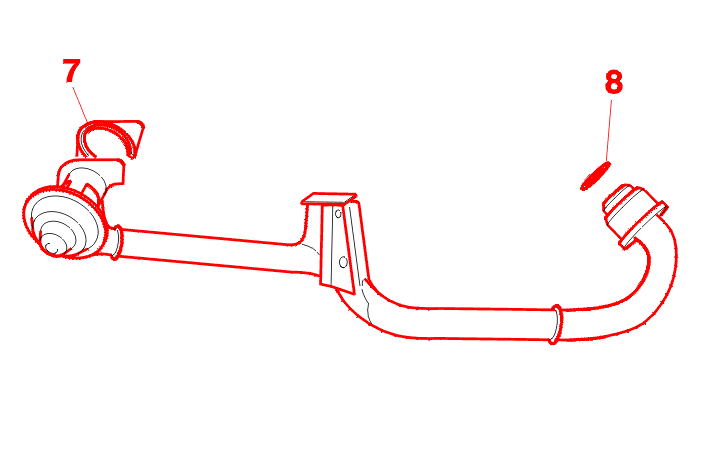

récupérer le joint métallique (7) de la vanne EGR et le joint torique (8)
2 -
REPOSE
Remplacer systématiquement
:
-
le joint métallique (7)
-
le joint torique (8)
-
les colliers CLIC (4)
Serrer
:
-
les vis (6) de la vanne EGR à 1 m.daN
-
la vis (5) du tube, à 1 m.daN
-
les vis (3) à 0.5 m.daN
Procéder dans l'ordre inverse des opérations de dépose
.
