B3EI06K1 - 307 MOTEUR TU5JP4 MOTEUR DW10TD MOTEUR DW10ATED MOTEUR EW10J4
VIDANGE - REMPLISSAGE - PURGE CIRCUIT HYDRAULIQUE
1 - PRÉCAUTIONS À PRENDRE
Intervenir avec soin afin d'éviter l'entrée des particules polluantes .
Utiliser de l'huile neuve pour les remplissages et appoints du circuit .
2 - VIDANGE DU CIRCUIT
La vidange du circuit hydraulique doit être effectuée : Moteur arrêté .
Déposer le cache-style .

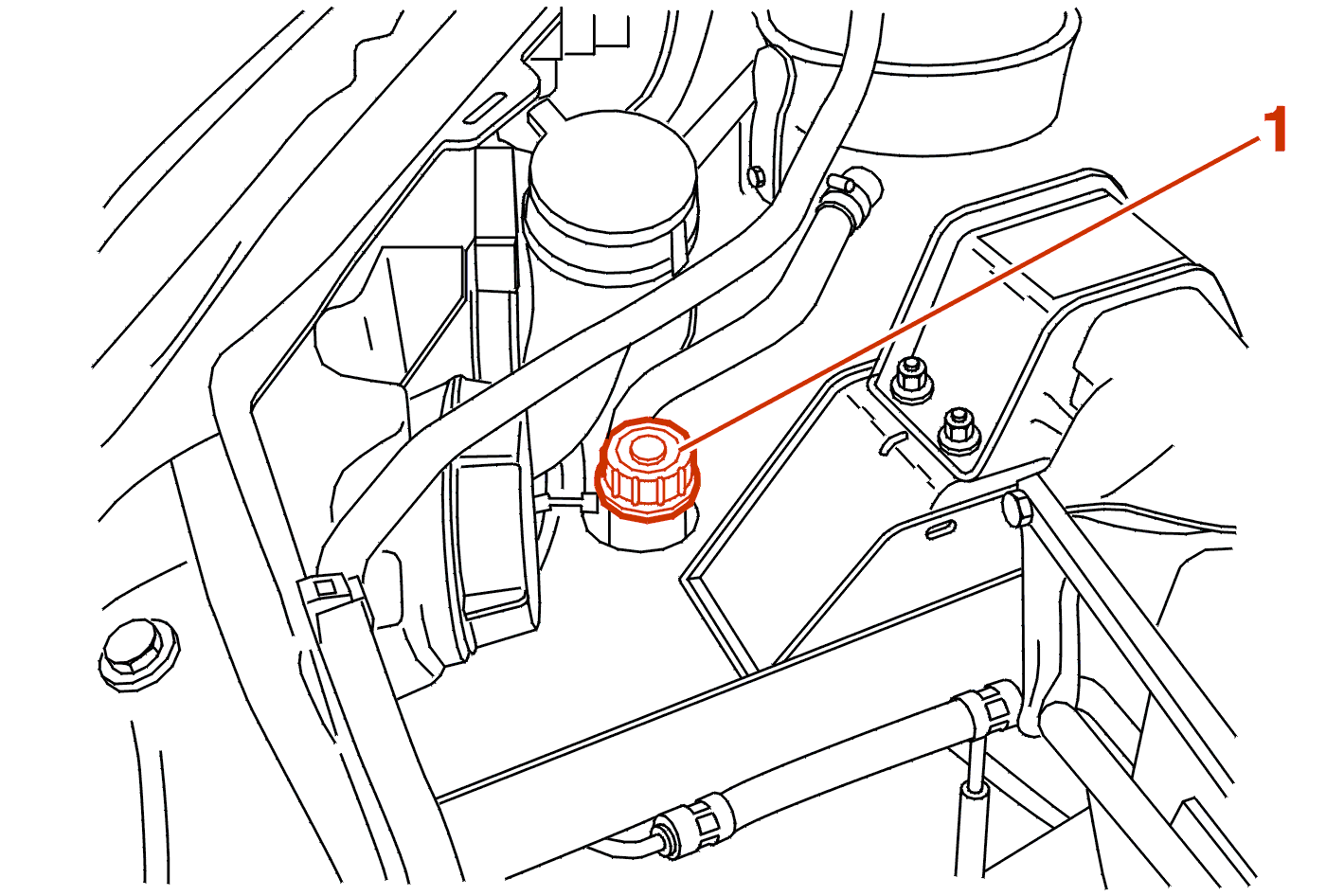

Ouvrir le bouchon de remplissage (1) .

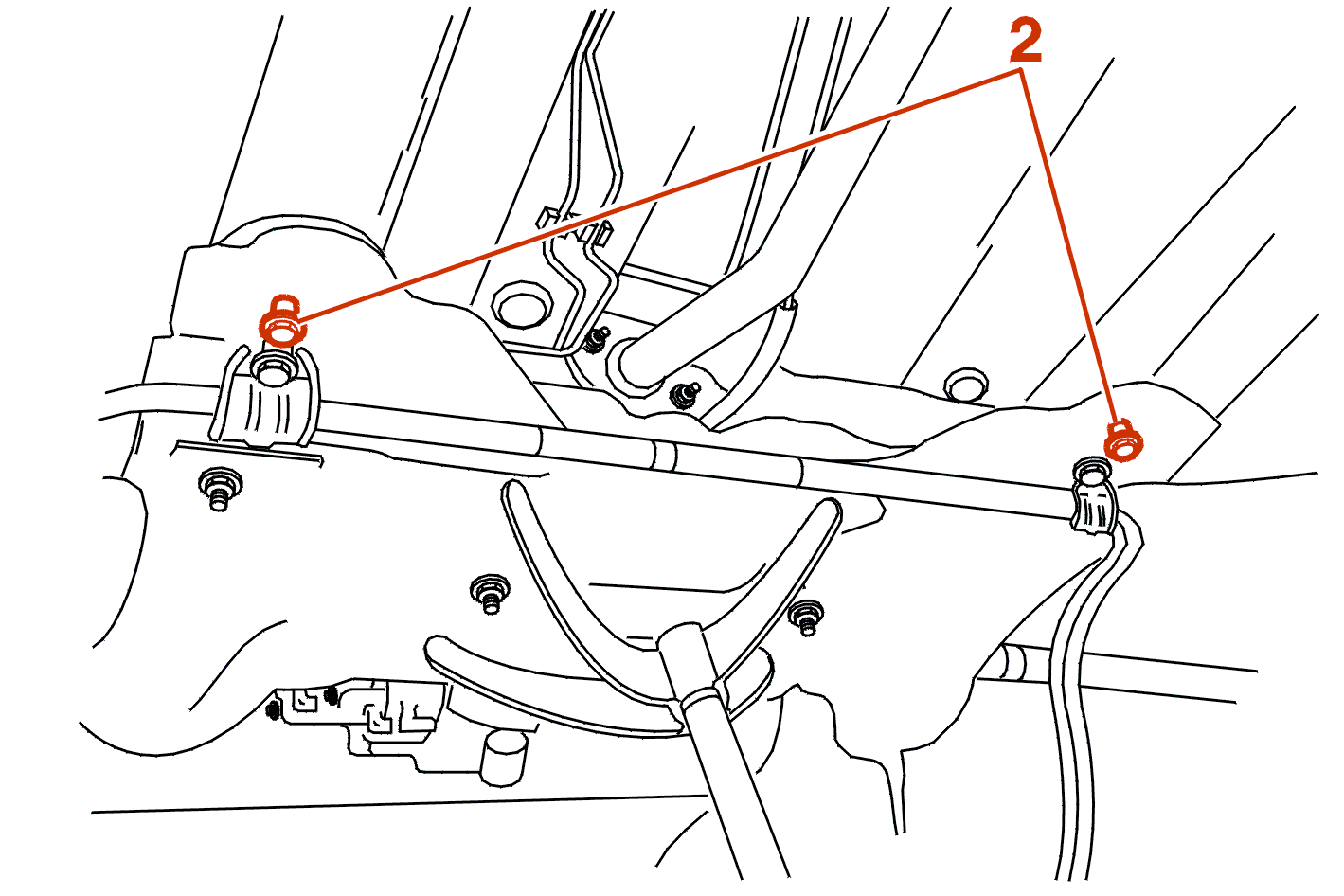

Retirer les vis (2) .
MOTEUR DW10TD MOTEUR DW10ATED
Désaccoupler les silentblocs d'échappement en liaison avec le berceau .
TOUS TYPES

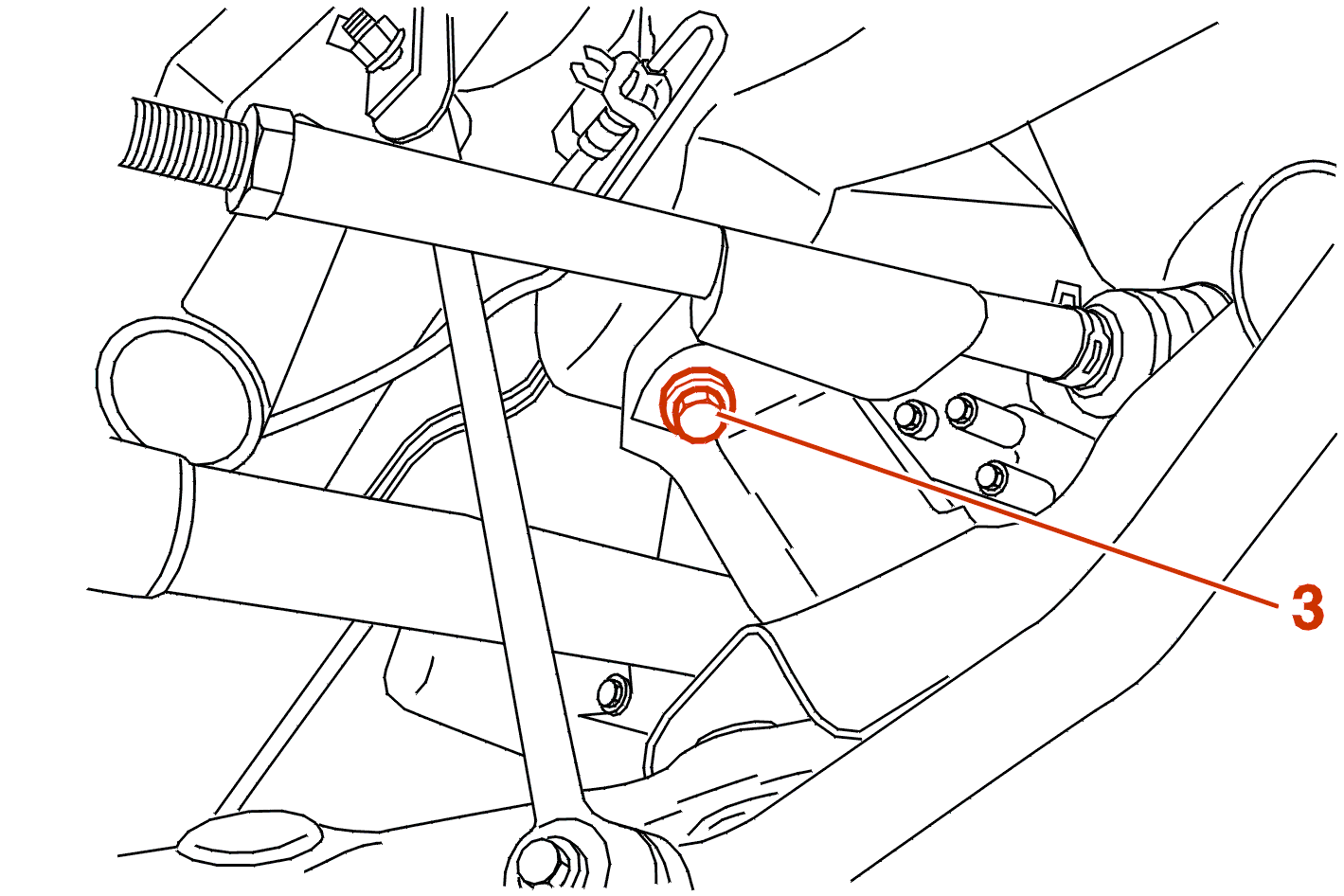

Retirer les vis (3) .
Descendre le berceau d'environ 30 mm .

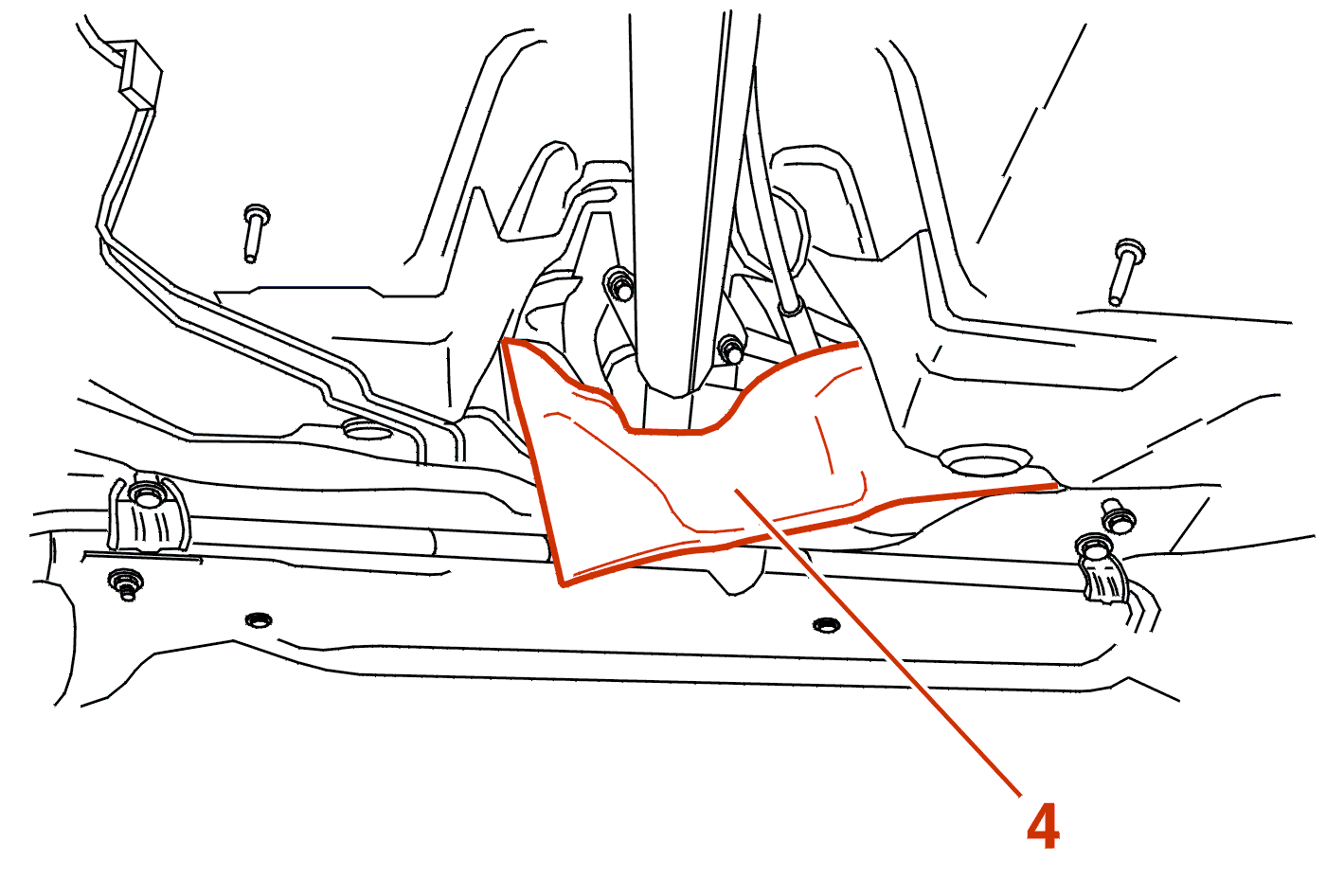

Déposer l'écran thermique (4) .
Débrider les canalisations de direction à proximité de la valve .

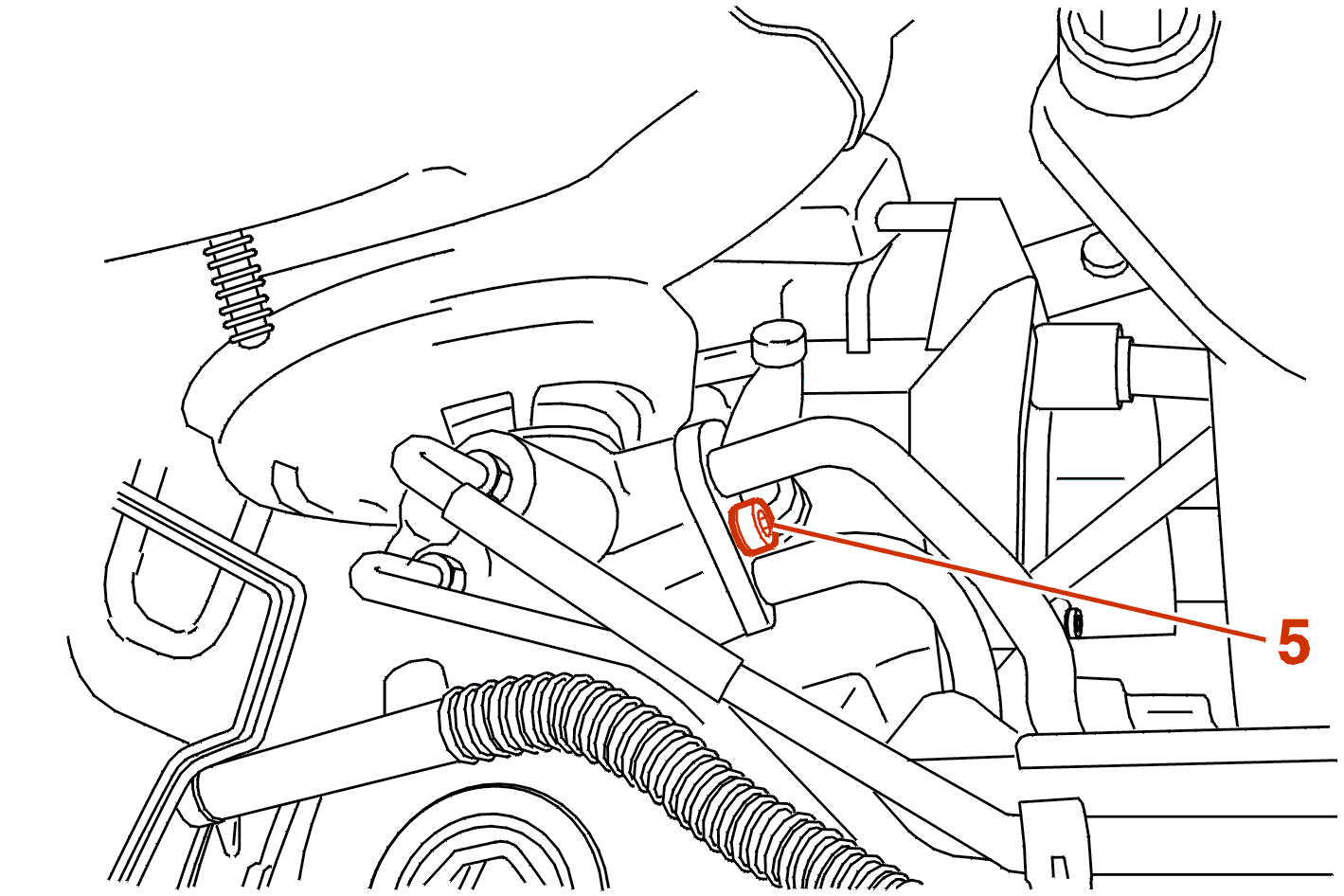

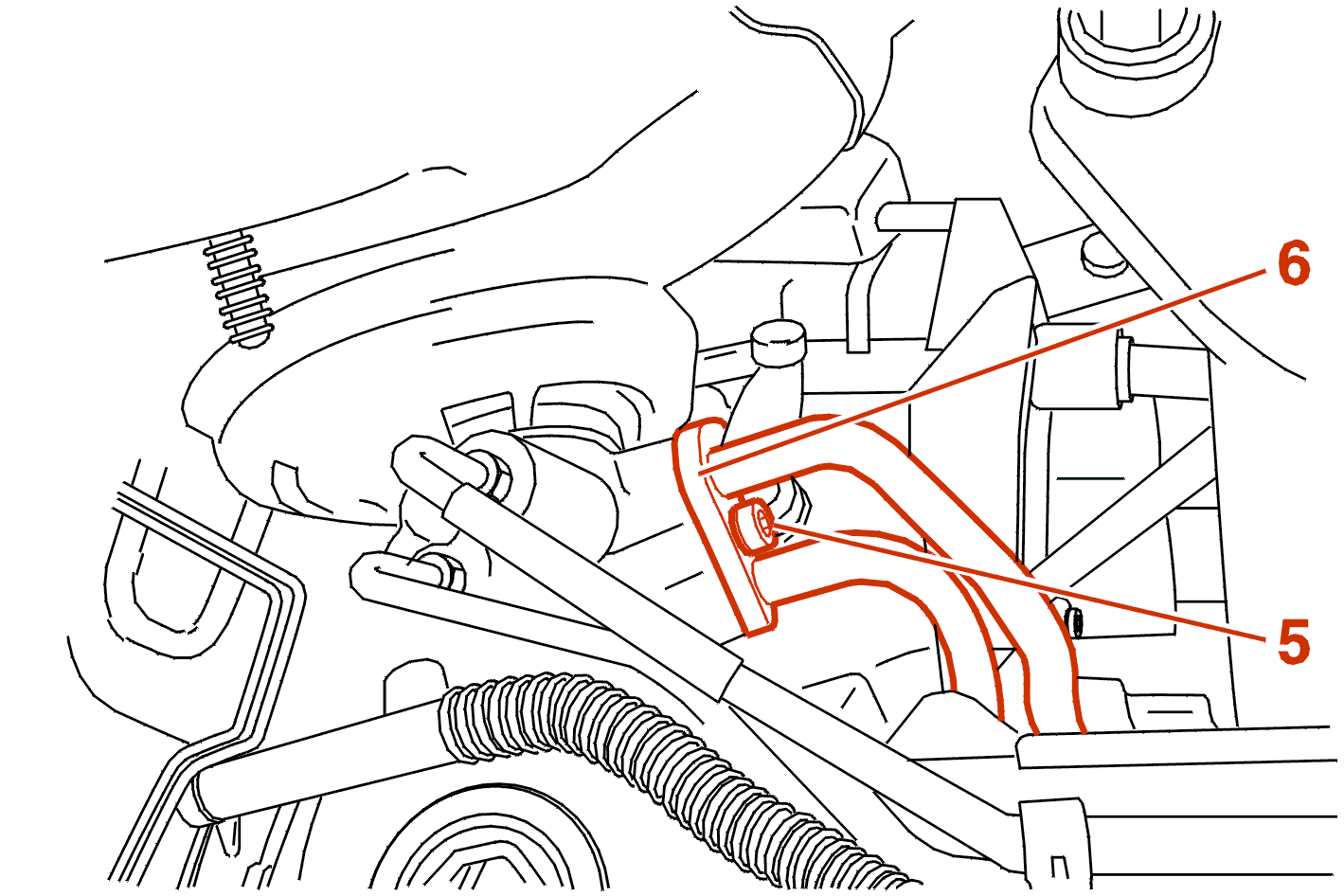

Déposer la vis (5) .

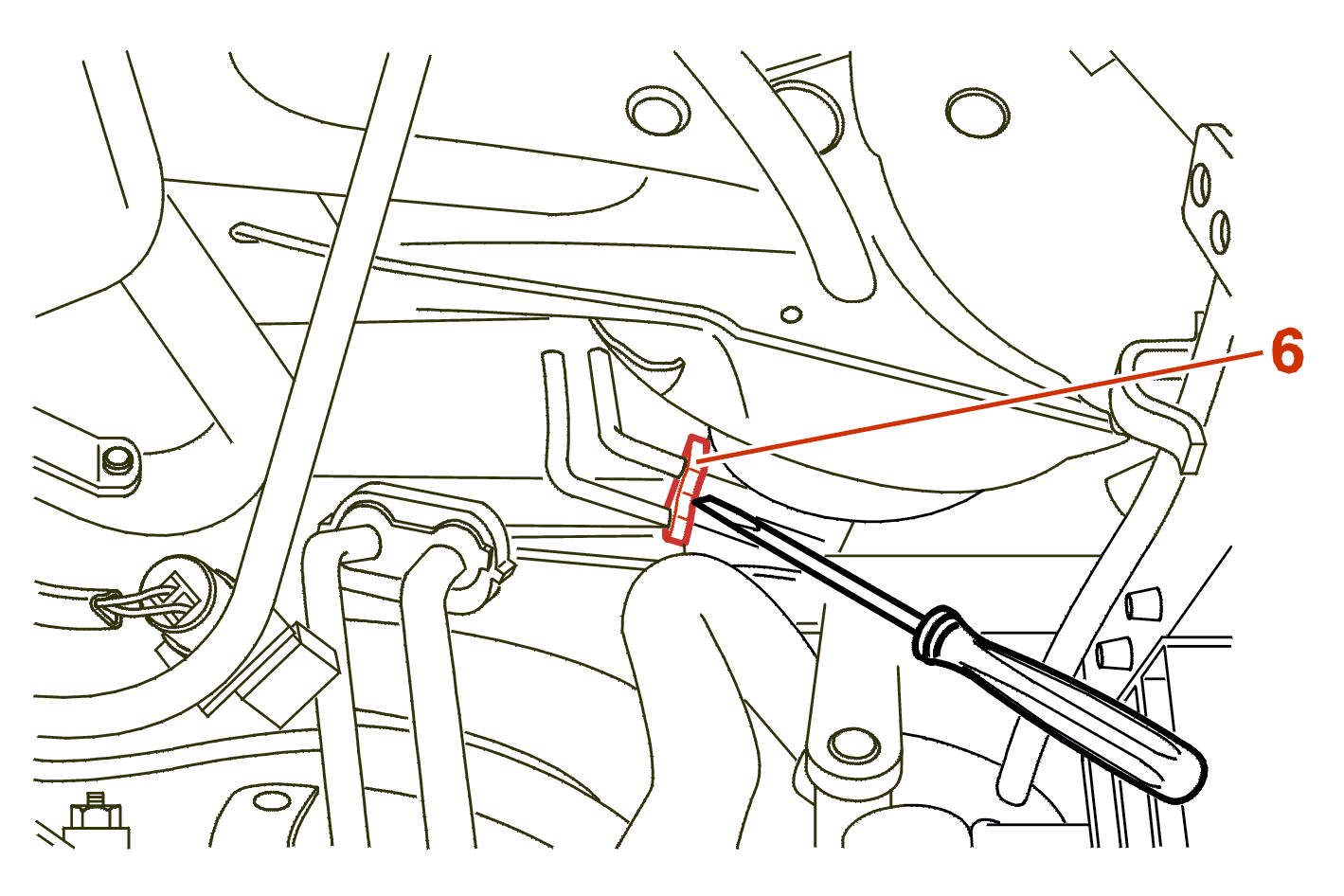

À l'aide d'un levier, écarter la bride (6) de la valve .
ATTENTION : manipuler avec un outil propre, délicatement, afin de ne pas endommager la valve .
Diriger les tuyaux dans un bac .
Manoeuvrer la direction lentement de butée à butée dans les deux sens .
Attendre la fin de l'écoulement de l'huile .
3 - REMPLISSAGE
ATTENTION : intervenir avec soin afin d'éviter l'entrée des particules polluantes .

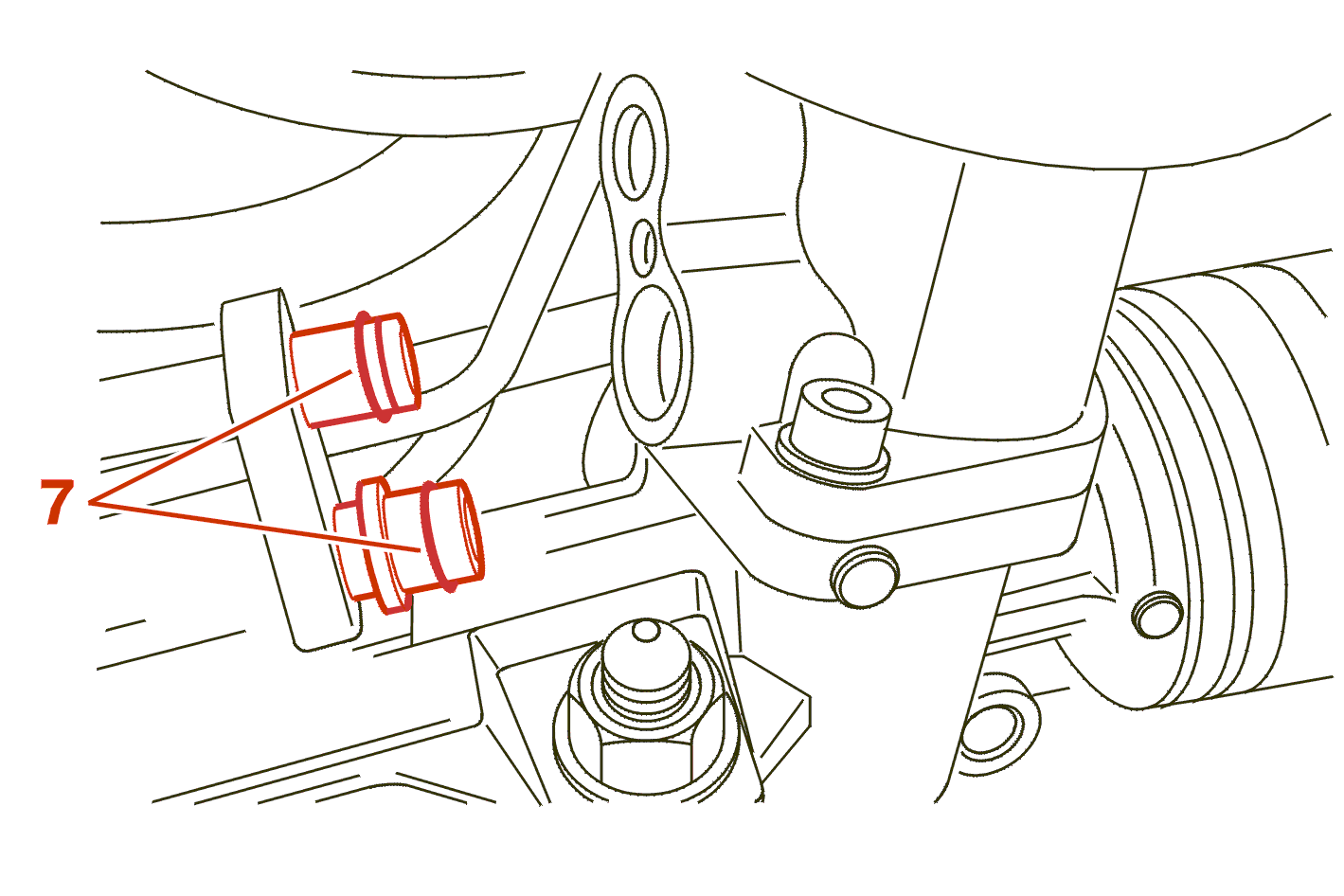

Reposer les joints (7) neufs .
Reposer :
IMPÉRATIF : utiliser de l'huile neuve pour les remplissages et appoints du circuit .
Procéder dans l'ordre inverse des opérations de dépose .
Couple(s) de serrage :

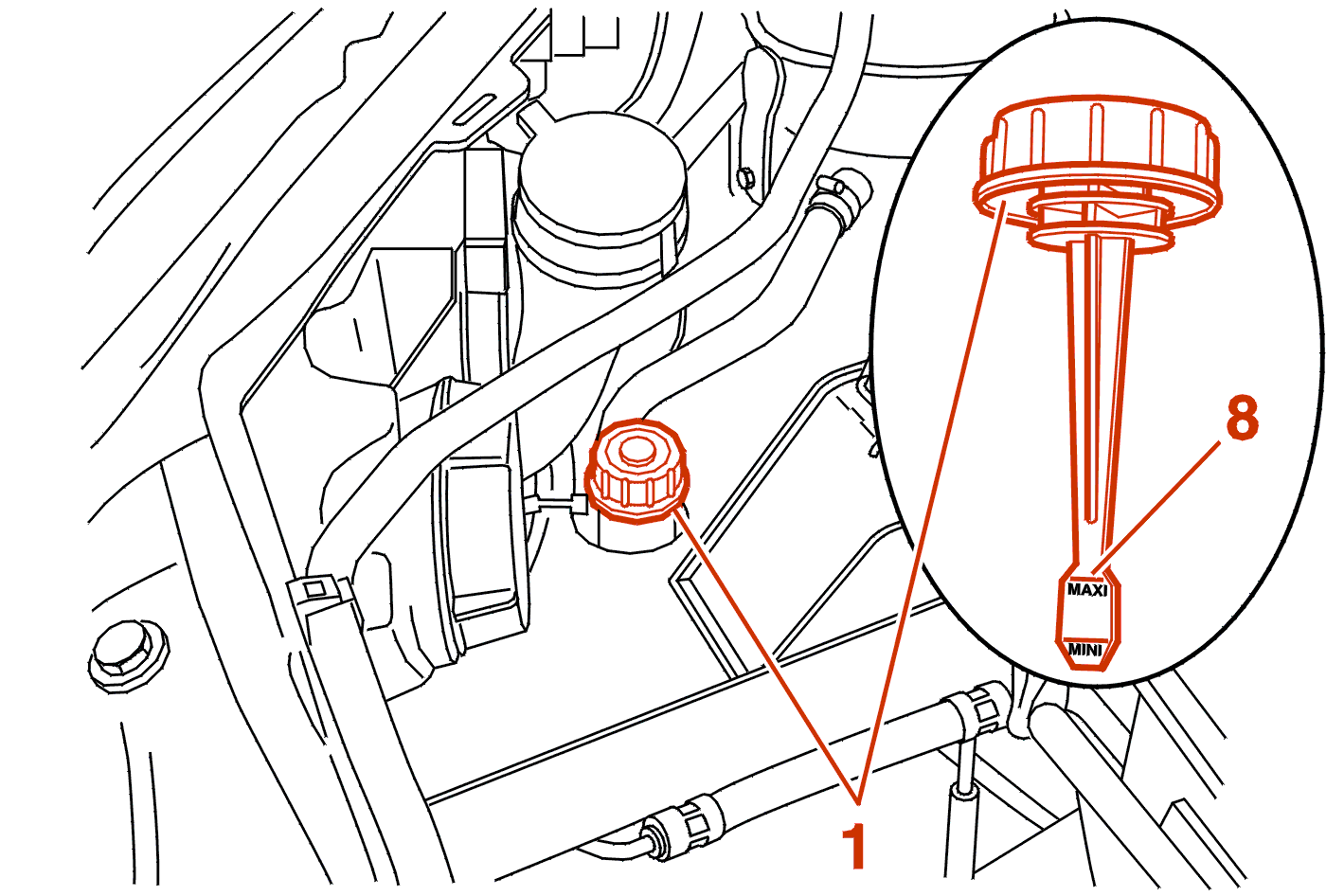

Remplir le réservoir d'assistance de direction jusqu'au repère maxi (8) du bouchon (1) .
Moteur arrêté, manoeuvrer lentement la direction, de butée en butée, dans les deux sens : 10 fois (Environ) .
Refaire l'appoint jusqu'au repère maxi (8) du bouchon (1) .
4 - PURGE CIRCUIT HYDRAULIQUE
Faire tourner le moteur au ralenti durant 3 minutes, sans action sur le volant .
Faire l'appoint au fur et à mesure des baisses de niveau .
Purger le circuit en manoeuvrant la direction plusieurs fois dans chaque sens .
Faire l'appoint au fur et à mesure des baisses de niveau .
IMPÉRATIF : utiliser de l'huile neuve pour les remplissages et appoints du circuit .
