C4AG0WF1 - 307

DÉPOSE - REPOSE BERCEAU

1 - OUTILLAGE SPÉCIAL

[1] Extracteur de rotule (-).0709 .

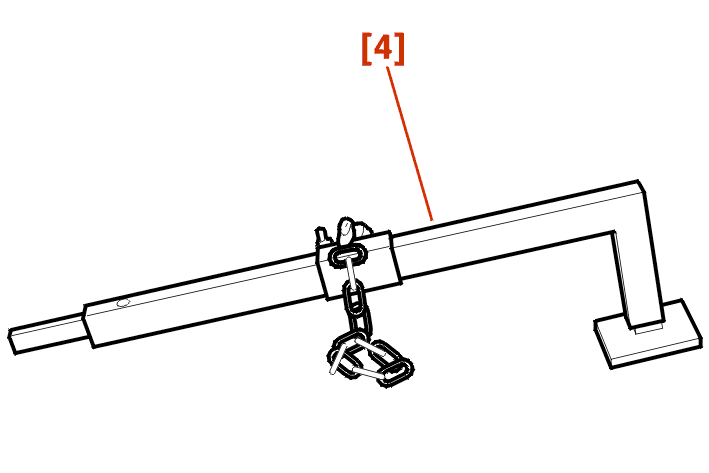

[4] Levier de désaccouplement des rotules de pivot (-).0622 .

2 - DÉPOSE

Placer le véhicule sur un pont élévateur .

Desserrer les roues .

Lever et caler le véhicule, roues avant pendantes .

Déposer les roues .

MOTEUR DW10TD MOTEUR DW10ATED

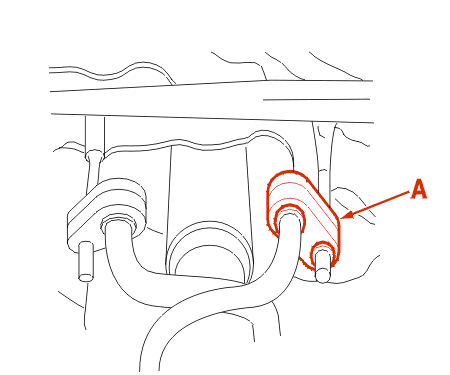

Désaccoupler le berceau et l'échappement en (A) .

TOUS TYPES

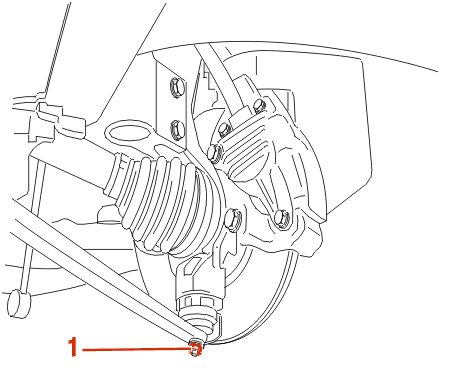

Déposer les écrous (1) .

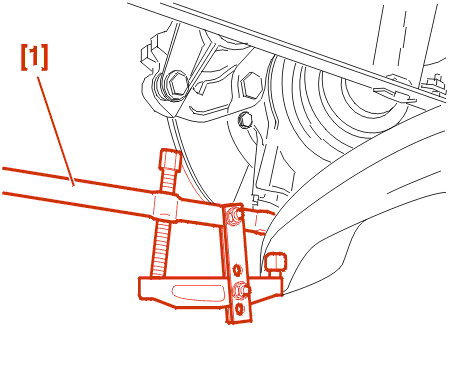

Désaccoupler le pivot du triangle à l'aide de l'outil [1] .

Dégager le triangle à l'aide du levier de désaccouplement [4] .

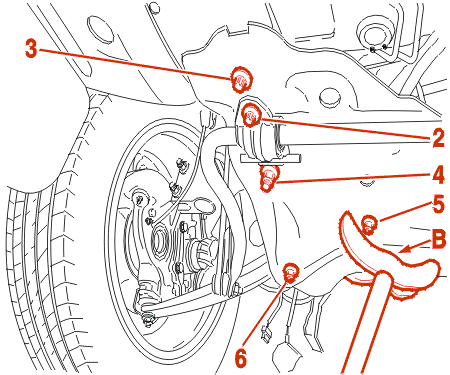

Positionner une chandelle hydraulique (B) sous le berceau .

Déposer :

• les vis torx (2)
• les vis torx (3)
• les écrous (5) et leur tige de fixation de crémaillère sur berceau
• les écrous de fixation arrière de triangle (4)
• les écrous de fixation avant de triangle (6)

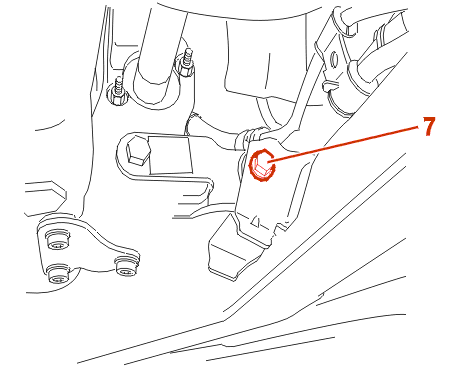

Déposer la vis (7) de support moteur inférieur .

Débrider les fixations (8) des tuyaux d'assistance de direction du berceau .

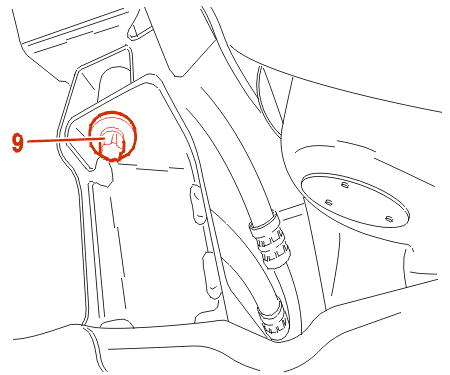

Déposer les vis de fixation avant (9) du berceau .

Descendre le berceau .

Déposer les bras avant .

3 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .

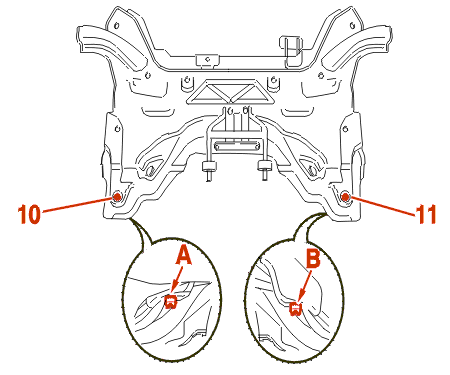

ATTENTION : les articulations arrière (10) et (11) du berceau sont positionnées par des pions par rapport à la caisse en (A) et (B); il est nécessaire de les graisser .

Couples de serrage :

• écrou de rotule de pivot(1) : 5 m.daN
• vis (2) de fixation du palier de barre antidévers sur le berceau : 10.4 m.daN
• vis (3) - (9) de fixation du berceau sur caisse : 10 m.daN
• écrous (4) - (6) de fixation de triangle : 12.8 m.daN
• écrous de fixation (5) de crémaillère de direction : 8 m.daN
• support biellette anticouple(7) : 6 m.daN
• vis de roues : 9 m.daN
