C4AH1PF1 - 307

REMPLACEMENT PASSAGE DE ROUE AVANT

IMPÉRATIF : CE VÉHICULE A ÉTÉ CONÇU PAR UTILISATION DE LA TECHNIQUE DE BRASAGE PAR PROCÉDÉ MIG ; lors de la remise en état de la structure, toutes les liaisons concernées devront être soudées par le même procédé ; TOUTE AUTRE TECHNIQUE EST A PROSCRIRE .

ATTENTION : poser le coussin gonflable en appui sur le générateur pour des impératifs de sécurité .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement ; RENFORT AVANT CÔTÉ D'HABITACLE .

Dépose - repose :

Dégager les faisceaux électriques de l'ABS .

2 - IDENTIFICATION PIÈCE DE RECHANGE

(1) Passage de roue avant assemblé .

(2) Doublure d'aile avant assemblée .

(3) Demi-façade bloc avant supérieure .

3 - COMPOSITION DES PIÈCES DE RECHANGE

(3) Demi-façade bloc avant supérieure .

(4) Support aile avant .

(5) Doublure d'aile avant .

(6) Passage de roue avant .

(7) Support suspension .

(8) Passage de roue partie avant .

(9) Renfort passage de roue avant .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

(1) Passage de roue avant assemblé .

(2) Qualité des garnitures .

(3) Demi-façade bloc avant supérieure .

5 - PRÉPARATION PIÈCE NEUVE

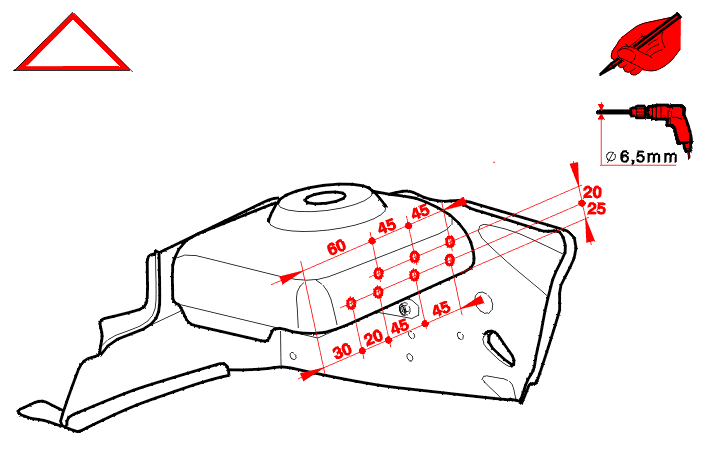

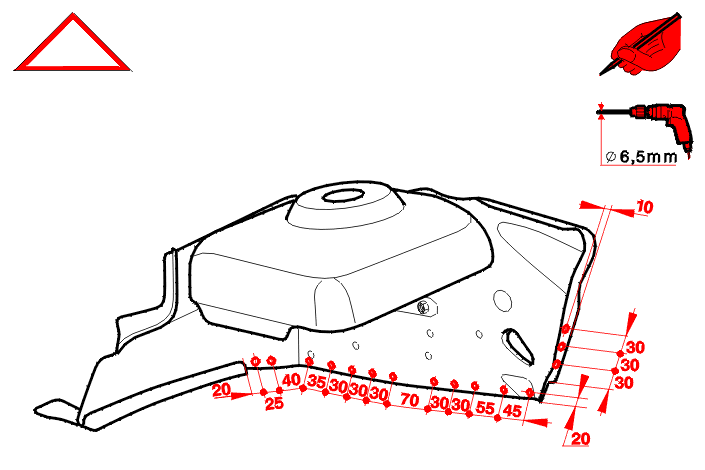

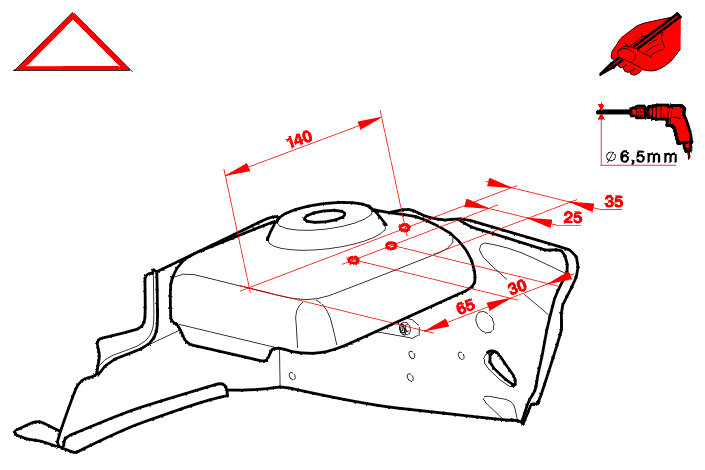

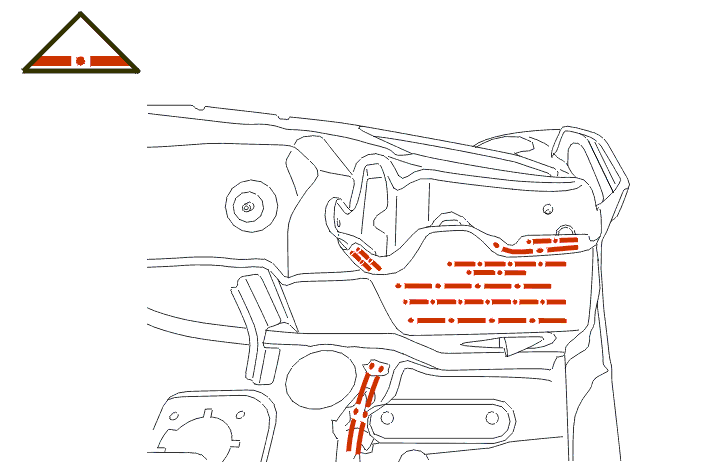

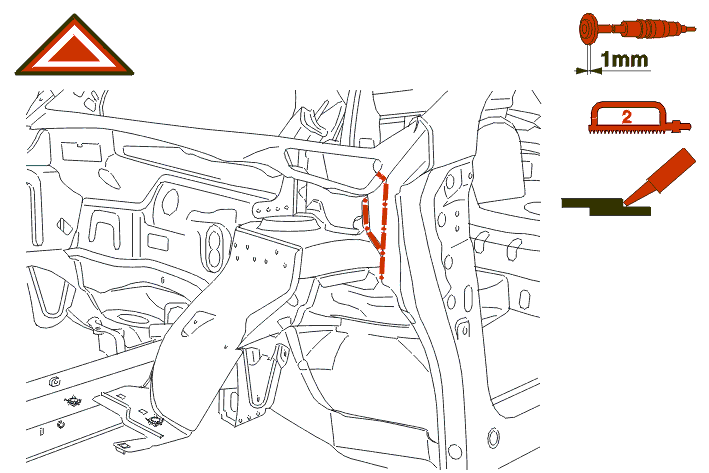

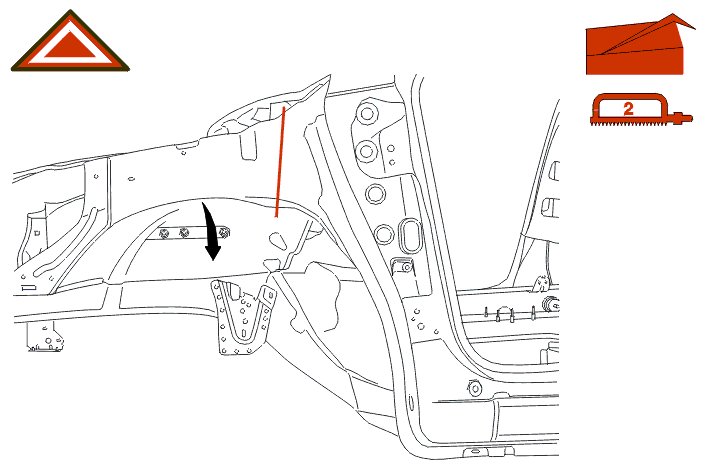

6 - DÉCOUPAGE

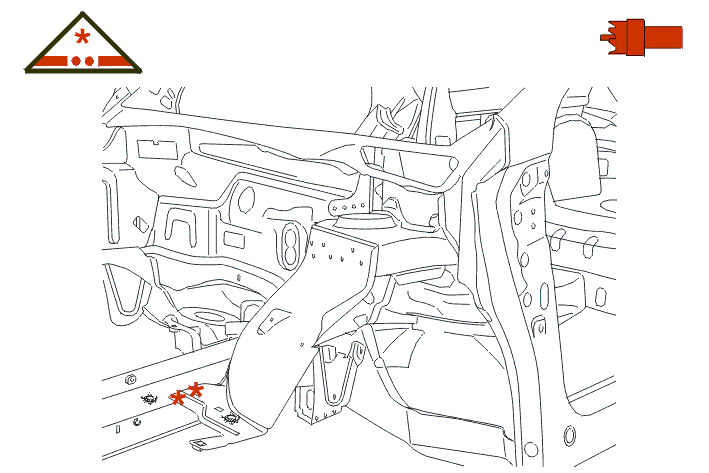

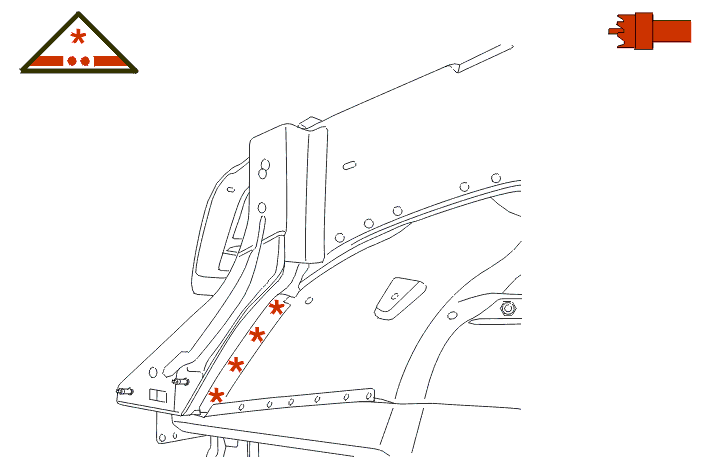

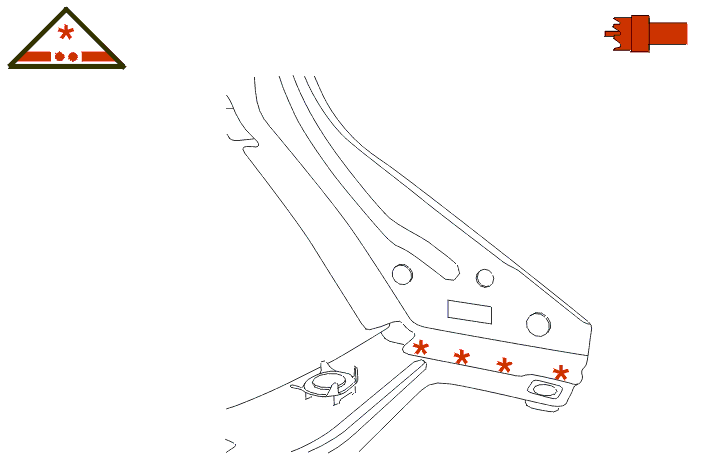

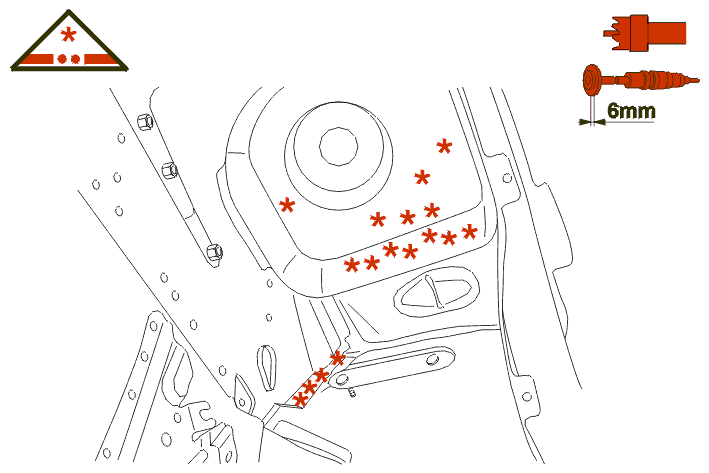

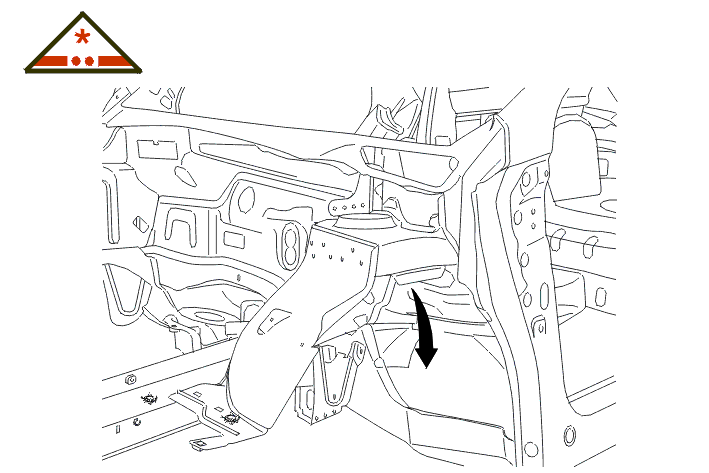

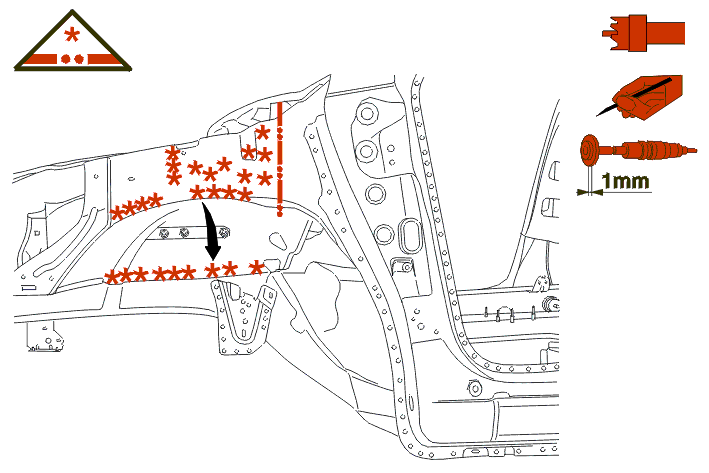

7 - DÉGRAFAGE

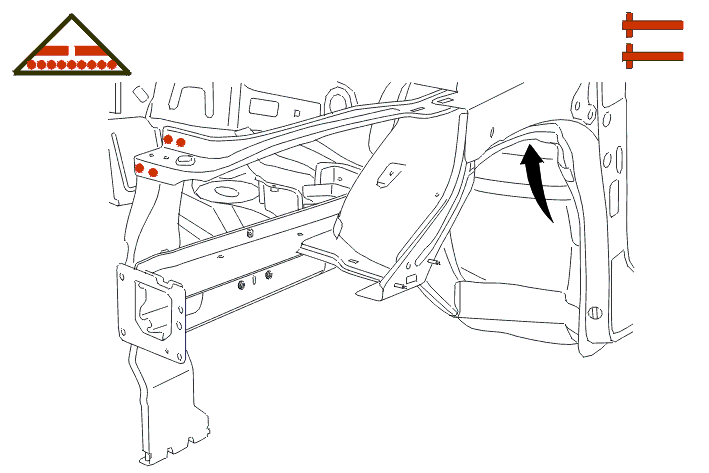

8 - AJUSTAGE

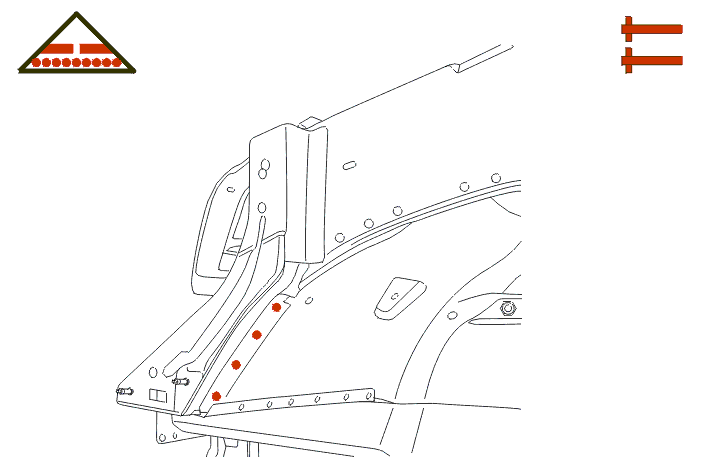

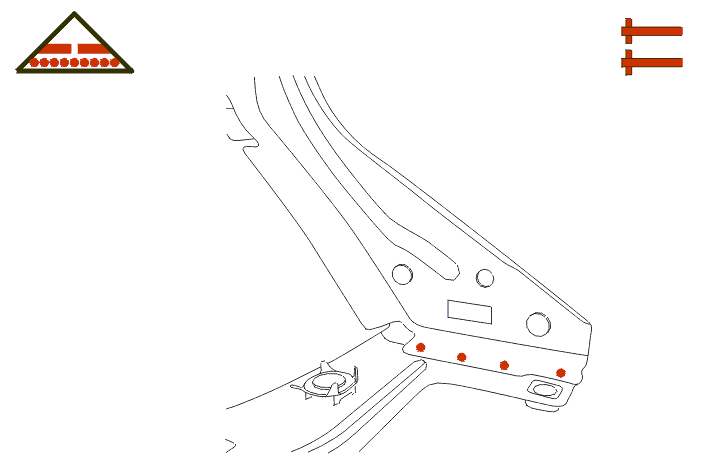

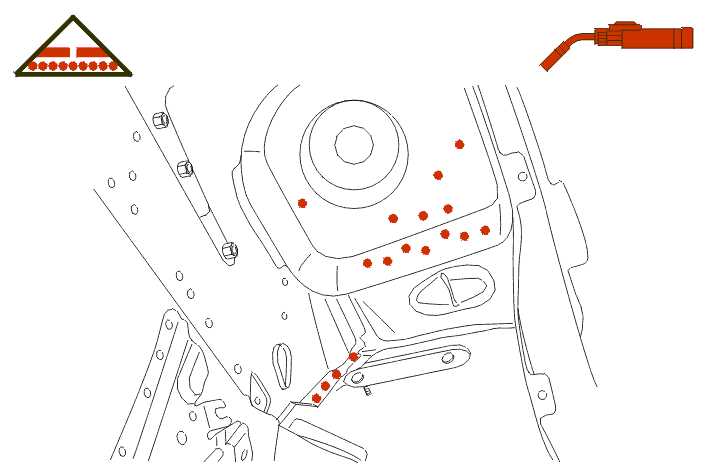

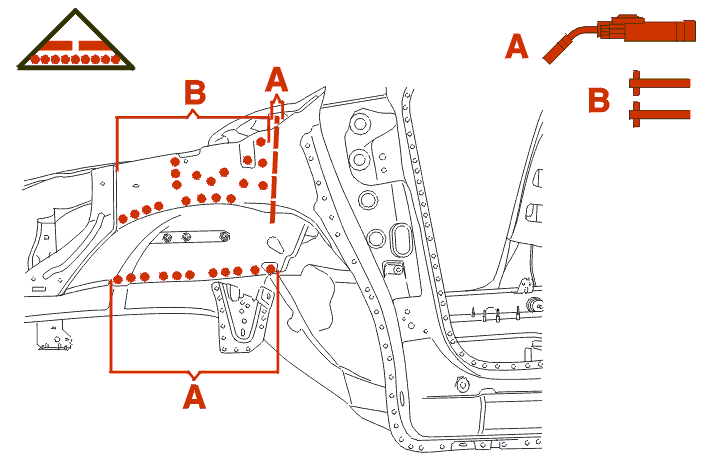

9 - SOUDAGE
