C4AH1RF1 - 307

REMPLACEMENT DEMI-FAÇADE BLOC AVANT SUPÉRIEURE - APPUI FAÇADE BLOC AVANT - EMBOUT DE BRANCARD

IMPÉRATIF : CE VÉHICULE A ÉTÉ CONÇU PAR UTILISATION DE LA TECHNIQUE DE BRASAGE PAR PROCÉDÉ MIG ; lors de la remise en état de la structure, toutes les liaisons concernées devront être soudées par le même procédé ; TOUTE AUTRE TECHNIQUE EST A PROSCRIRE .

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement :

Dépose - repose :

Dégager les faisceaux électriques .

Protéger la boîte à fusibles .

2 - PARTICULARITÉS

Pour l'ajustage de la demi-façade, utiliser les gabarits de positionnement correspondants .

3 - IDENTIFICATION DES PIÈCES DE RECHANGE

(1) Demi-façade bloc avant supérieure .

(2) Appui façade bloc avant .

(3) Embout de brancard .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

(1) Demi-façade bloc avant supérieure .

(2) Appui façade bloc avant .

(3) Embout de brancard .

5 - PRÉPARATION PIÈCE NEUVE

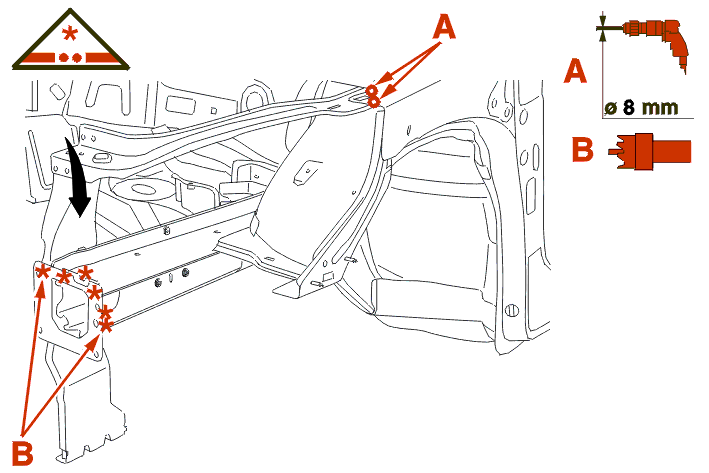

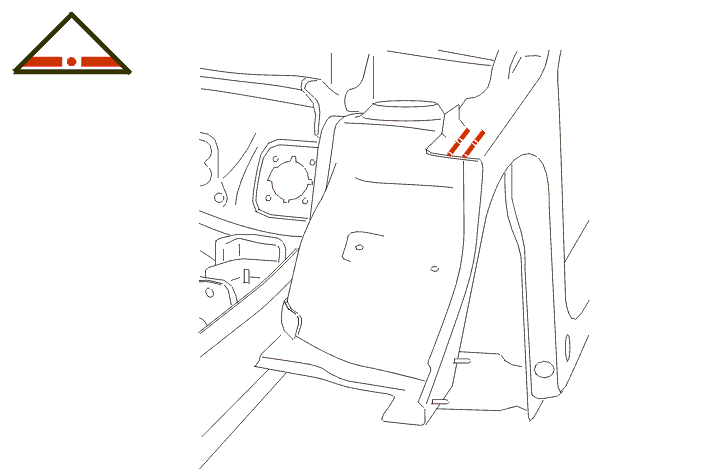

6 - DÉCOUPAGE

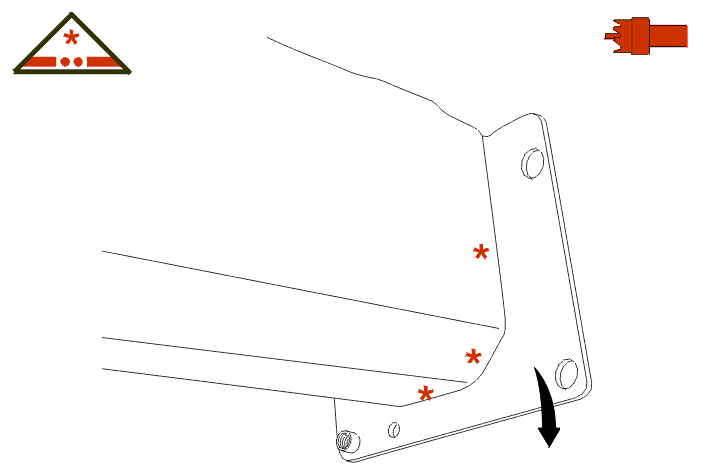

7 - DÉGRAFAGE

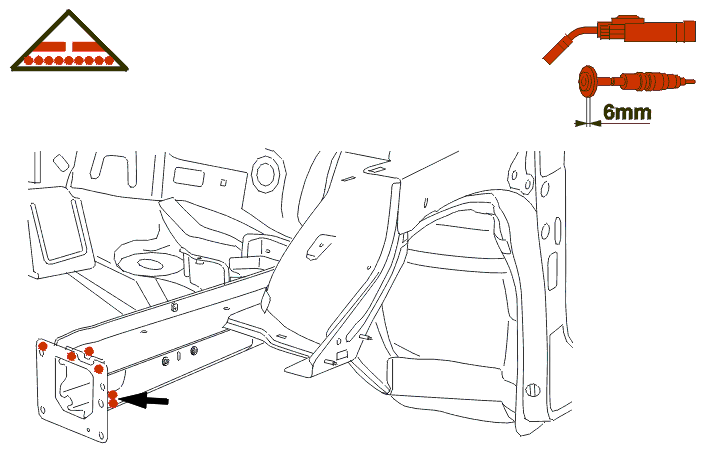

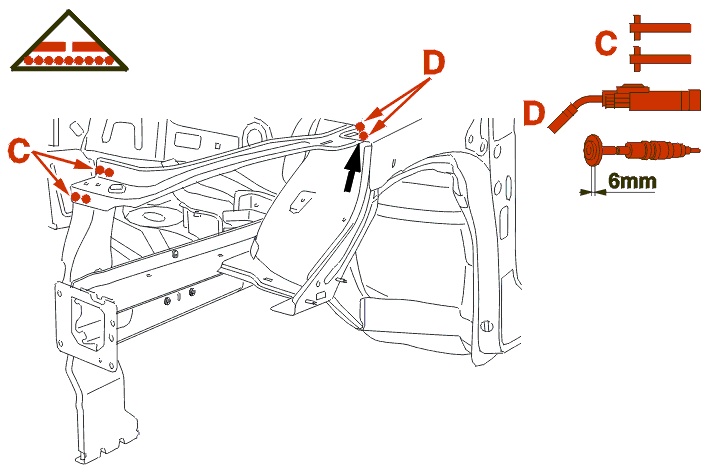

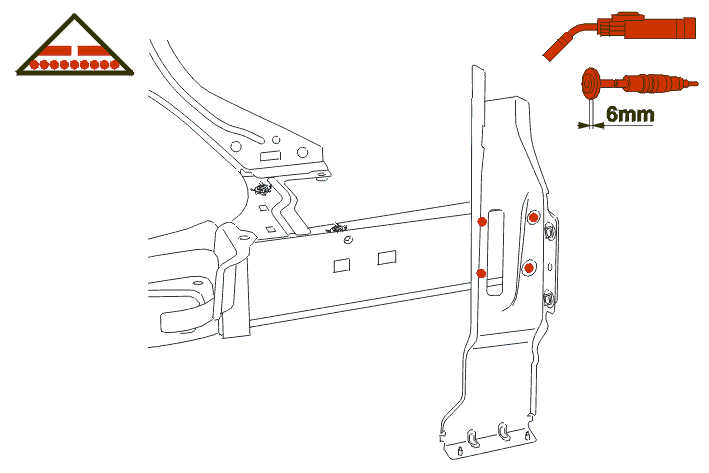

8 - SOUDAGE
