C5EG0XF1 - 307

DÉPOSE - REPOSE ENSEMBLE GICLEURS/LAVE-PROJECTEUR

1 - OUTILLAGE

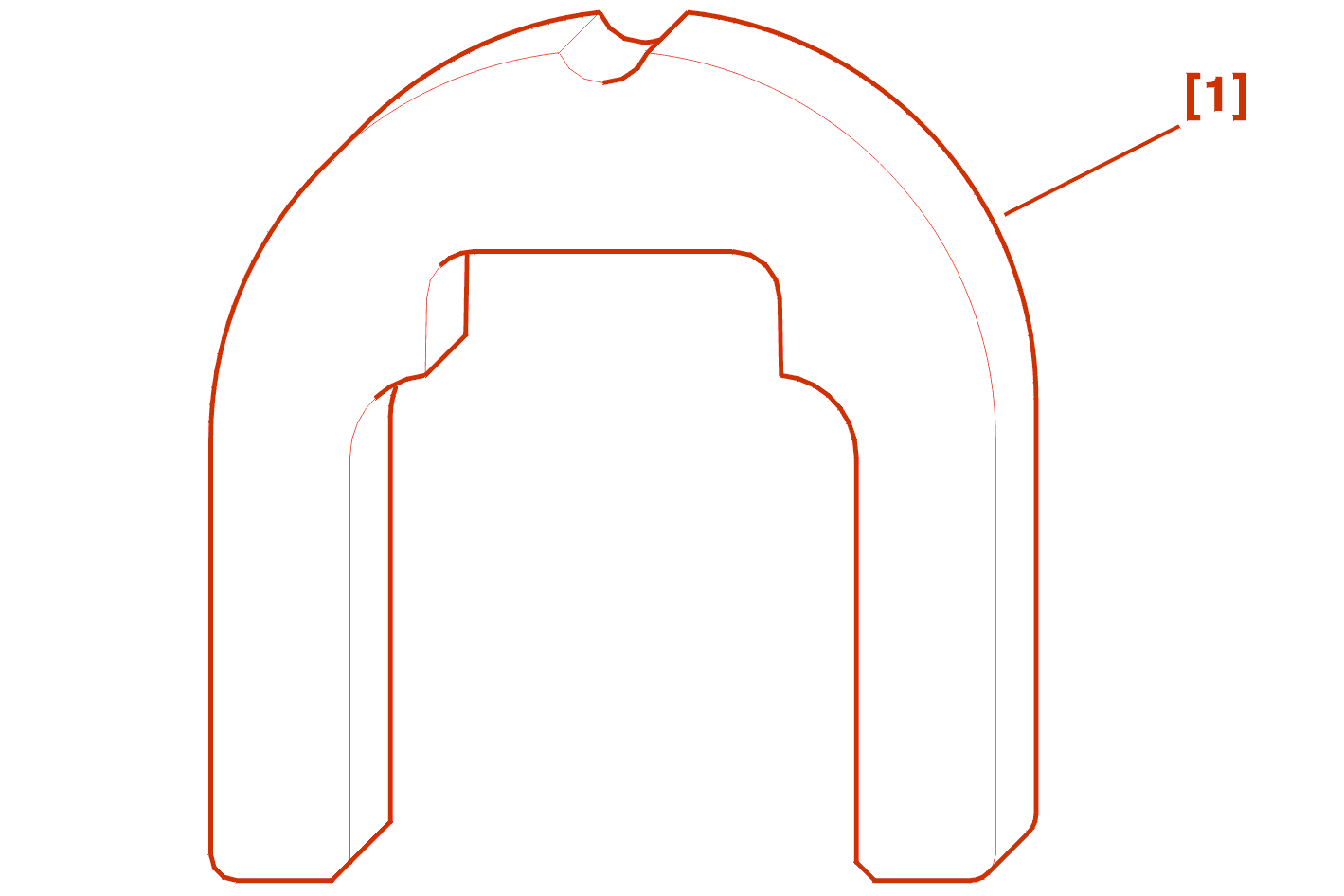

[1] Fourchette d'immobilisation (-).1349-D .

2 - DÉPOSE

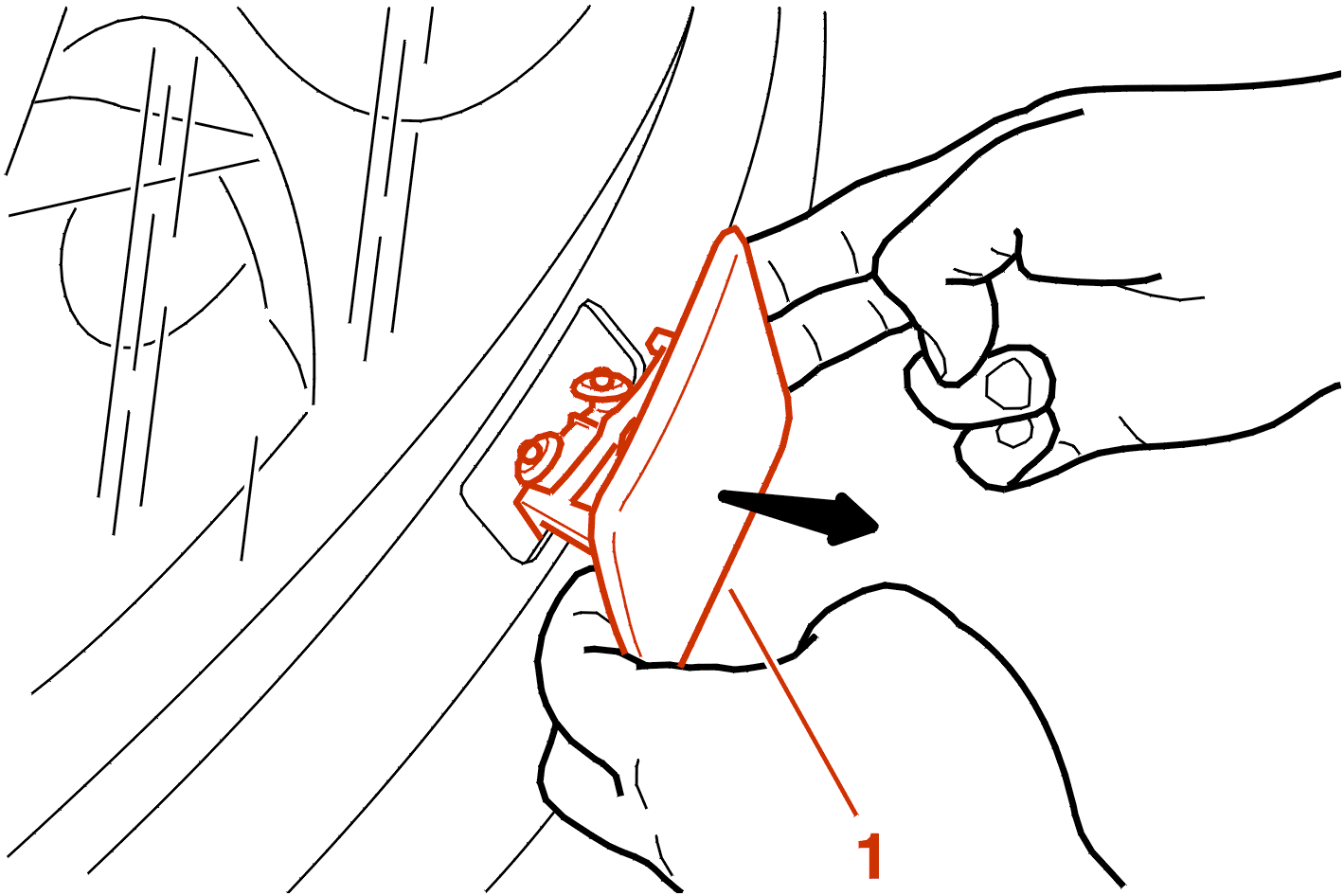

À l'aide d'une spatule plastique décoller l'enjoliveur de gicleurs (1) , de la peau de pare-chocs .

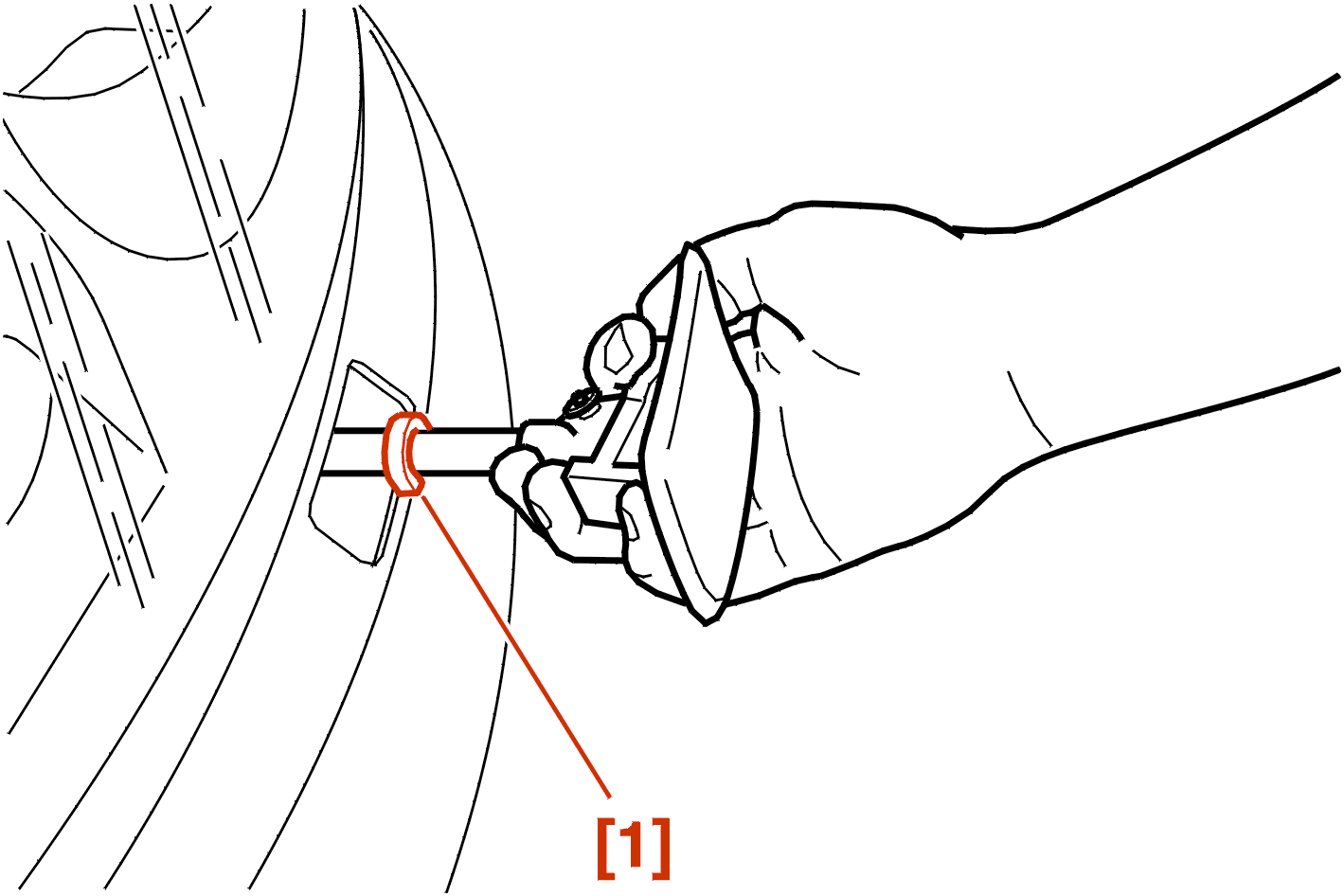

Saisir l'enjoliveur et le tirer vers soi, pour mettre en place la fourchette [1] dans la gorge du vérin, puis relâcher celui-ci, doucement .

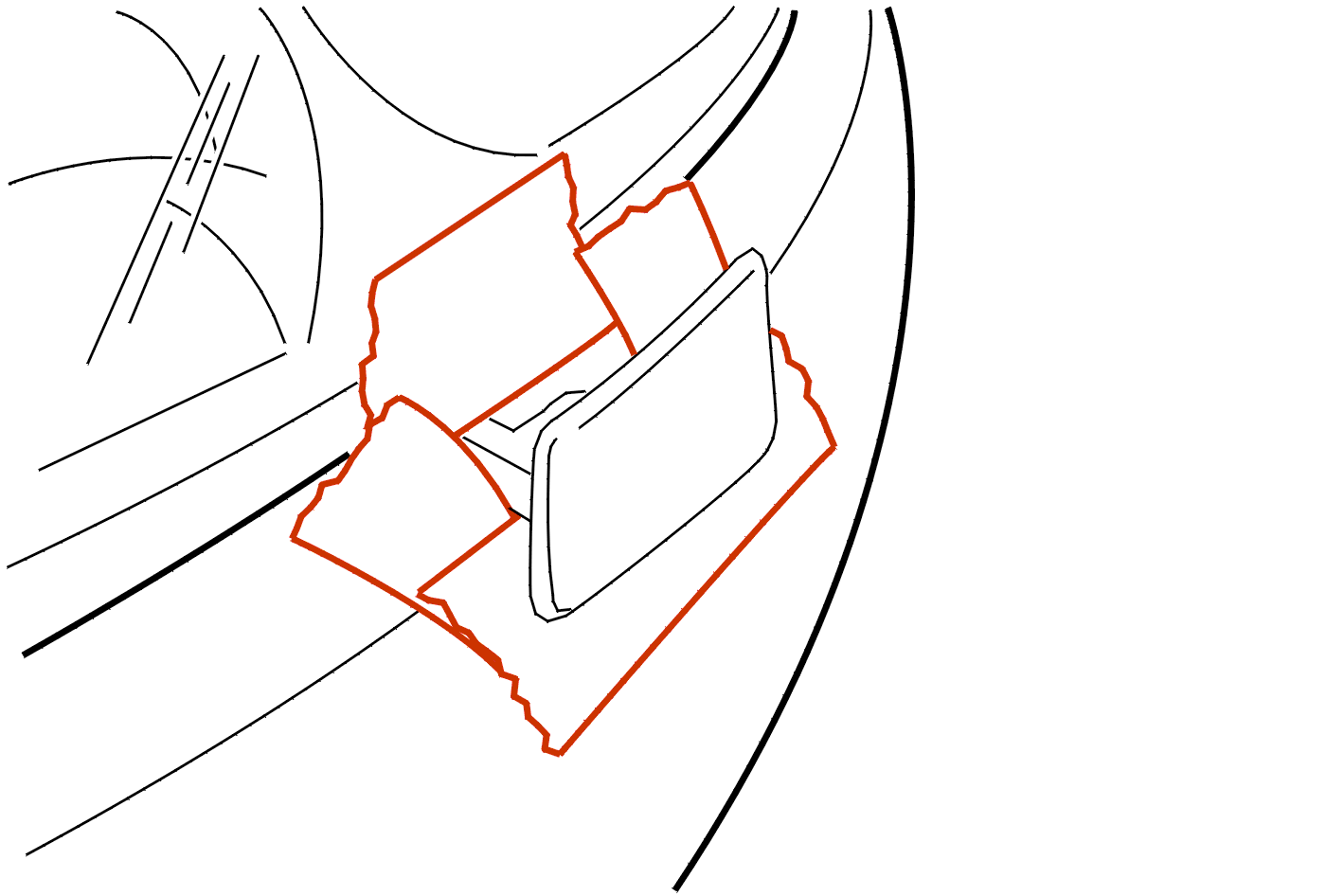

À l'aide d'un ruban adhésif, protéger l'échancrure de pare-chocs .

Ressortir le vérin à l'aide d'une pince .

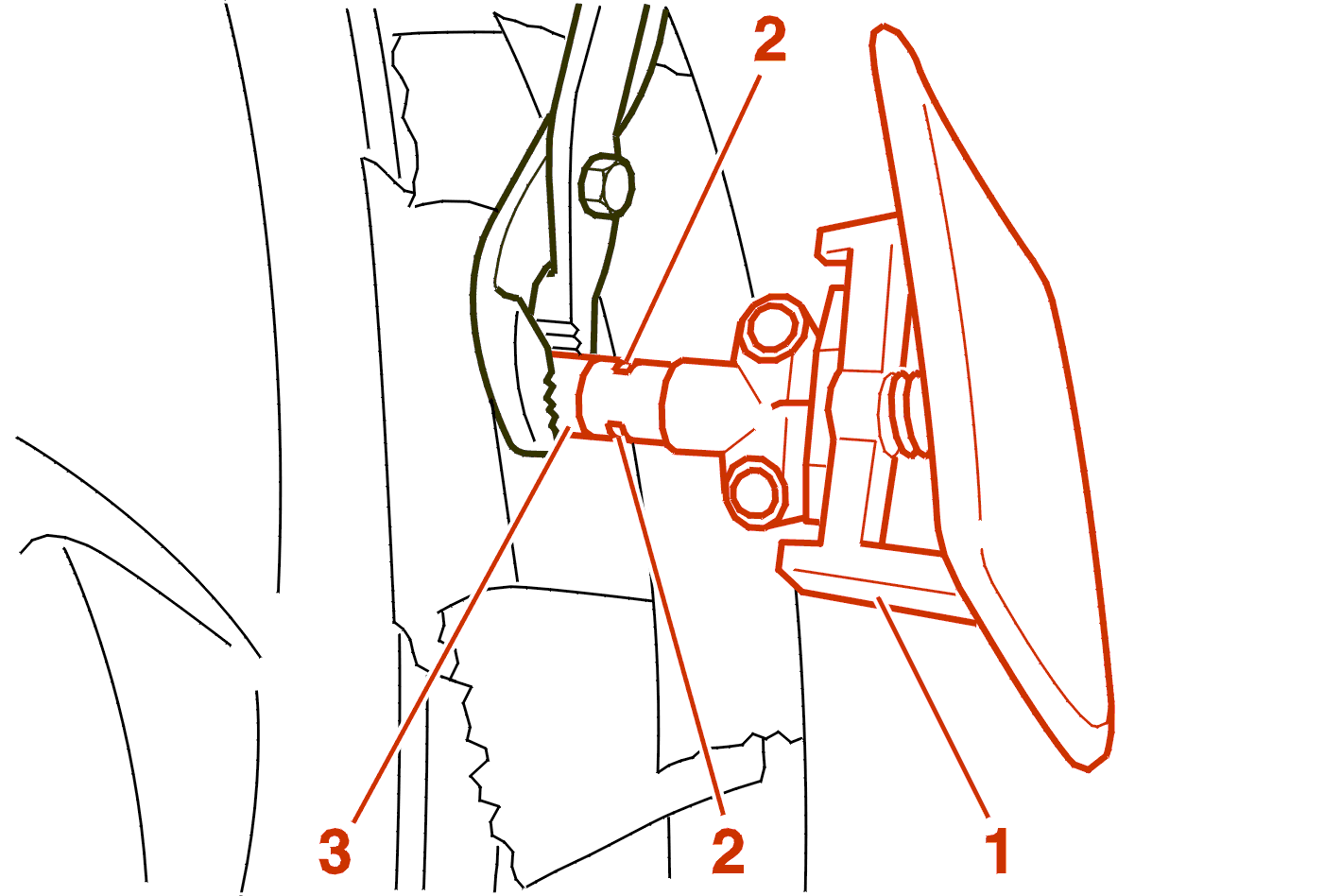

À l'aide d'une autre pince, serrer les 2 clips (2) en tirant l'ensemble gicleurs (1) pour le déclipper .

Déposer l'ensemble gicleurs (1) et relâcher le vérin (3) .

3 - REPOSE

Retirer le ruban adhésif .

Clipper l'ensemble gicleurs sur le vérin .

Tirer l'ensemble gicleurs pour vérifier son bon clippage et pour enlever la fourchette [1] .

IMPÉRATIF : accompagner le mouvement de retour de l'ensemble gicleurs jusqu'au pare-chocs (le retour du vérin peut être très rapide et détériorer le vérin ou le pare-chocs) .

Procéder dans l'ordre inverse des opérations de dépose .

Vérifier le fonctionnement .
