C5FG2AF1 - 307

DÉPOSE - REPOSE ENSEMBLE COM 2000

1 - DÉPOSE

IMPÉRATIF : mettre les roues en position Route Droite .

DÉPOSER LE COUSSIN GONFLABLE CONDUCTEUR .

Débrancher le connecteur restant en partie inférieure sur le volant .

IMPÉRATIF : desserrer la vis de fixation du volant de 2 tours ; décoller le volant du cône de la colonne de direction .

Déposer :

• la vis de fixation du volant
• le volant, après avoir fait passer alternativement les connecteurs au travers de l'ajourage du volant
• LES GAINES DE COLONNE DE DIRECTION

Débrancher les connecteurs .

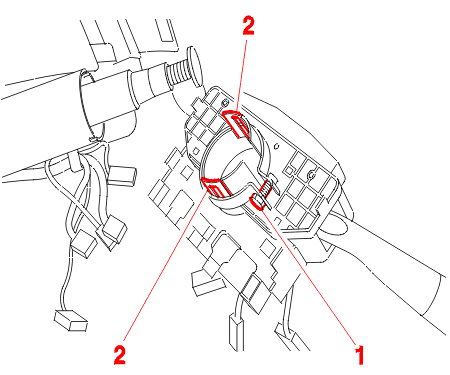

Desserrer la vis (1) du collier de serrage .

Dégager l'ensemble commutateurs COM 2000 en écartant les deux pattes de verrouillage (2) .

Déposer l'ensemble commutateurs COM 2000 .

2 - RÉGLAGE : CONTACTEUR TOURNANT

NOTA : le contacteur tournant d'un COM 2000 neuf n'a pas besoin d'être réglé .

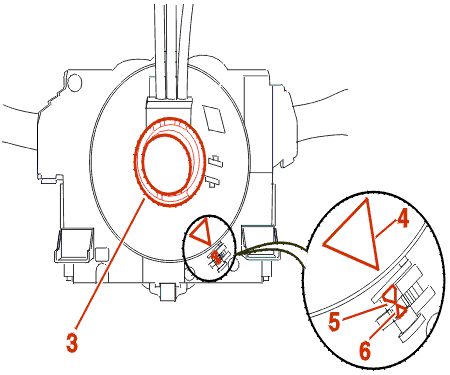

2 - 1 - COM 2000 DE MARQUE EATON

Appuyer au centre du contacteur tournant (3) et le faire tourner jusqu'à l'alignement des 3 triangles de repérage (4) - (5) - (6) .

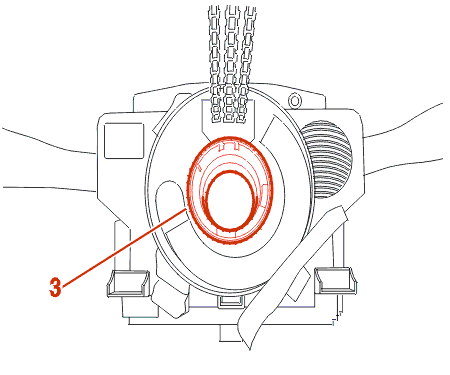

2 - 2 - COM 2000 DE MARQUE SYLEA

Appuyer au centre du contacteur tournant (3) et le tourner dans un sens, jusqu'en butée .

En restant appuyé, le tourner ensuite dans l'autre sens, jusqu'en butée, et compter le nombre de tours (5 tours environ) .

Puis tourner le contacteur pour le mettre en position milieu (2 tours 1/2 environ) .

NOTA : les faisceaux Coussin Gonflable doivent être en haut .

3 - REPOSE

IMPÉRATIF : vérifier le réglage du contacteur tournant sur le COM 2000 avant de remonter celui-ci ; mettre les roues en position Route Droite .

Procéder dans l'ordre inverse des opérations de dépose .

Vérifier le fonctionnement électrique .
