C5GG2WF1 - 307 BERLINE 3 PORTES

DÉPOSE - REPOSE ÉBÉNISTERIES HABITACLES

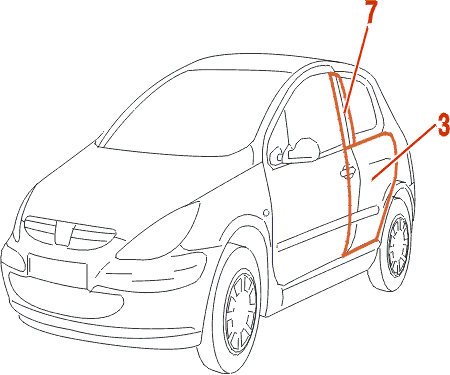

(3) Panneau de garniture arrière .

(7) Garniture supérieure de pied arrière .

1 - DÉPOSE GARNITURE MONTANT DE BAIE

DÉPOSER LA GARNITURE DE MONTANT DE BAIE .

2 - DÉPOSE GARNITURES DE BAS DE MARCHE

DÉPOSER LES GARNITURES DE BAS DE MARCHE .

3 - DÉPOSE PANNEAU DE GARNITURE ARRIÈRE

Basculer le siège avant et le faire avancer au maximum .

DÉPOSER LE COUSSIN DE SIÈGE ARRIÈRE .

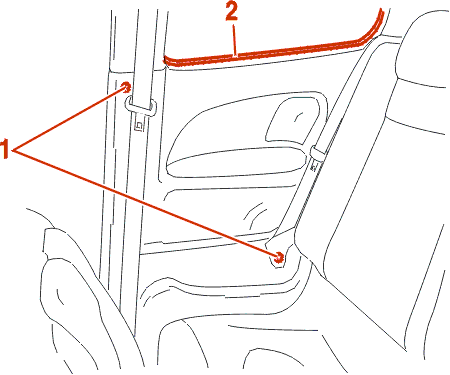

Déposer les fixations (1) .

Ouvrir la vitre de custode .

Dégager le joint (2) de vitre de custode en partie inférieure .

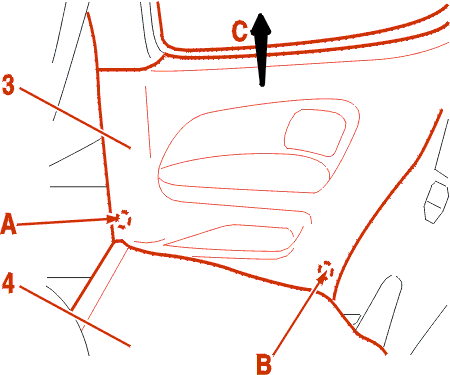

Déclipper le panneau de garniture arrière (3) (En A) .

Basculer le dossier (4) .

Déclipper le panneau de garniture arrière (3) (En B) .

Dégager le panneau de garniture arrière (3) vers (C) .

Déposer le panneau de garniture arrière (3) .

4 - DÉPOSE GARNITURE SUPÉRIEURE DE PIED ARRIÈRE

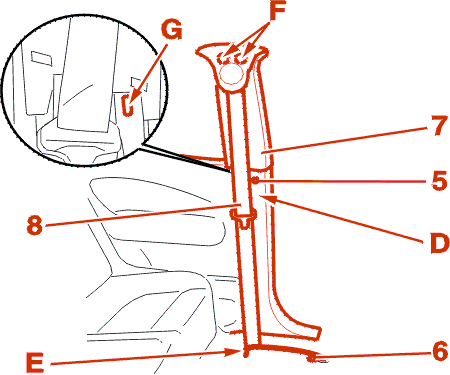

Dégager le panneau de garniture arrière (En D) .

Déposer :

• la fixation (5) du panneau de garniture arrière
• la fixation (6) de guide sangle de ceinture de sécurité

Dégager le guide sangle de ceinture de sécurité en (E) .

Déclipper la garniture supérieure de pied arrière (7) en (F) et en (G) .

Passer la sangle de ceinture (8) à travers la garniture supérieure de pied arrière (7) .

Déposer la garniture supérieure de pied arrière (7) .

5 - DÉPOSE GARNITURE INFÉRIEURE DE CUSTODE

DÉPOSER LA GARNITURE INFÉRIEURE DE CUSTODE .

6 - DÉPOSE GARNITURE SUPÉRIEURE DE CUSTODE

DÉPOSER LA GARNITURE SUPÉRIEURE DE CUSTODE .

7 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .

Couples de serrage :

• serrer la fixation (1) à 2.5 m.daN
• serrer la fixation (6) de guide sangle de ceinture de sécurité à 2.5 m.daN
