C5HG2XK1 - 307 MOTEUR DW10TD MOTEUR DW10ATED

DÉPOSE - REPOSE COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

1 - OUTILLAGE SPÉCIAL

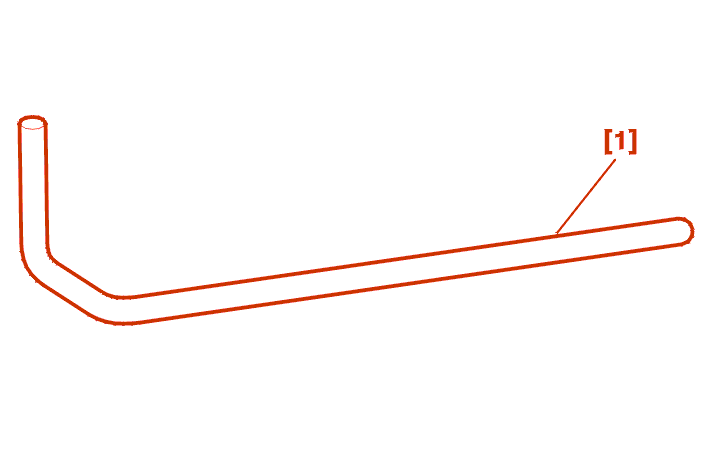

[1] Pige pour galet dynamique (Diamètre 4 mm) (-).0188-Q1 .

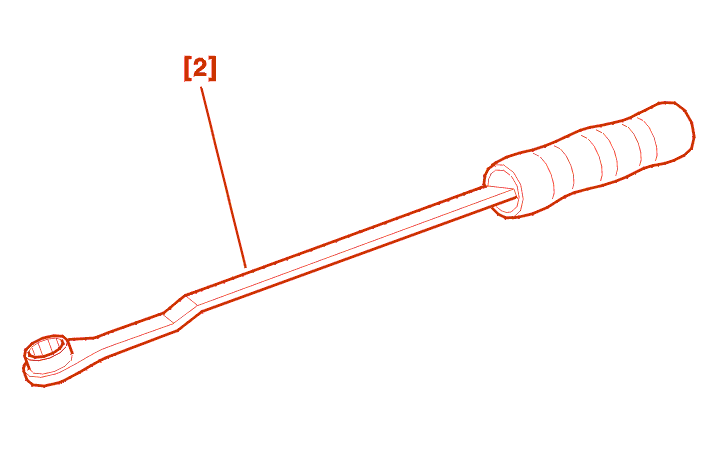

[2] Levier de compression du tendeur dynamique (-).0188-Z .

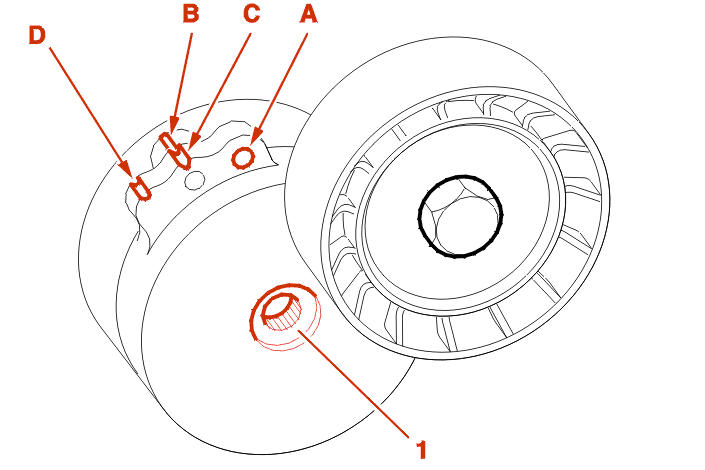

2 - CARACTÉRISTIQUES TENDEUR DYNAMIQUE

(A) Trou de pigeage .

(B) Repère de contrôle d'allongement de courroie (fixe sur moteur) .

(C) Repère d'allongement nul .

(D) Repère d'allongement maxi .

Ce système de repérage permet le contrôle d'allongement de la courroie ; la coïncidence des repères (D) et (B) implique son remplacement .

Serrage de la vis (1) à 4.5 m.daN .

3 - DÉPOSE

IMPÉRATIF : repérer le sens de rotation de la courroie dans le cas d'une réutilisation .

Déposer :

• la roue avant droite
• l'écran de protection sous le groupe motopropulseur
• l'écran pare-boue avant droit

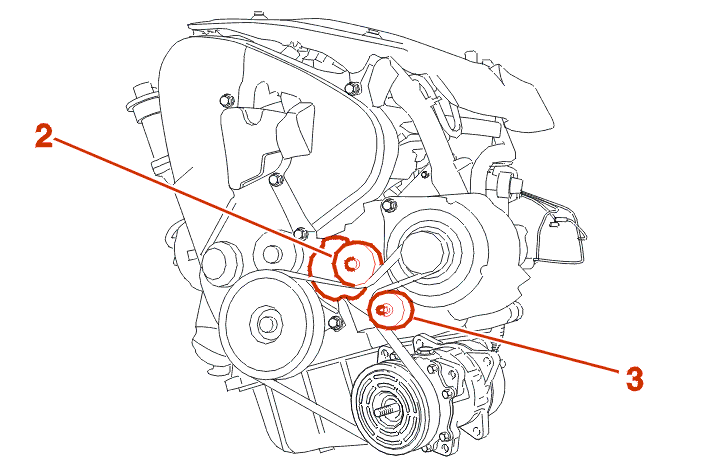

Agir sur le galet dynamique (2) à l'aide de l'outil [2], jusqu'à la mise en place de la pige [1] dans le trou de pigeage (A) (Pige : Diamètre 4 mm) .

Déposer la courroie d'entraînement des accessoires .

IMPÉRATIF : vérifier que les galets (2) et (3) tournent librement (absence de jeu et de point dur) .

4 - REPOSE

Reposer la courroie en finissant par le galet enrouleur (3) .

IMPÉRATIF : veiller à ce que la courroie soit correctement positionnée dans les gorges des différentes poulies .

Déposer l'outil [1] (À l'aide de l'outil [2]) .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Serrer les vis de roues à 9 m.daN .
