C5IG24F1 - 307

DÉPOSE - REPOSE PANNEAU MOBILE TOIT OUVRANT

1 - DÉPOSE

Toit ouvrant fermé .

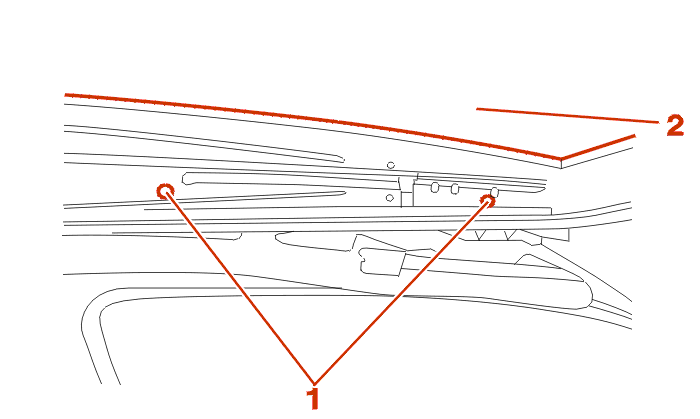

Déposer :

• les vis (1)
• le panneau mobile de toit ouvrant (2)

2 - REPOSE

À deux opérateurs, mettre en place le panneau mobile .

ATTENTION : les coulisses doivent être à l'extérieur par rapport aux équerres de fixation du panneau mobile ; chaque doigt de positionnement des coulisses doit être en place dans la gorge de chaque équerre .

Procéder dans l'ordre inverse des opérations de dépose .

2 - 1 - RÉGLAGE

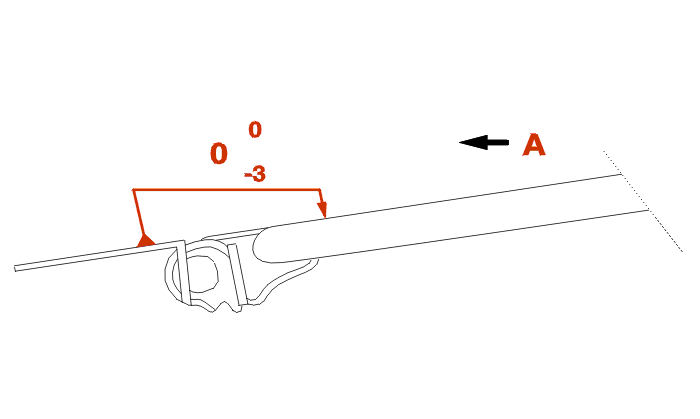

(A) Avant du véhicule .

Relever la cote d'affleurement aux positions indiquées sur la figure .

Effectuer le réglage de l'affleurement à l'avant, en agissant sur les vis (1) .

L'affleurement du panneau mobile/ pavillon doit être réglé au centre de la tolérance admise, soit 1.5 mm .

Effectuer le réglage de l'affleurement à l'arrière, en agissant sur les vis (1) .

L'affleurement du panneau mobile/ pavillon doit être réglé au centre de la tolérance admise, soit 1.5 mm .

Serrer les vis (1) à 0.45 m.daN .

EFFECTUER UNE INITIALISATION ET UN APPRENTISSAGE DU TOIT OUVRANT .

Effectuer plusieurs essais de fonctionnement .
