E3BK0DK1 - 307
PRÉPARATION VÉHICULE NEUF
1 - CONTRÔLE BATTERIE DE DÉMARRAGE
Le contrôle ne peut s'effectuer qu'après 1 h de repos .
Le contrôle de la batterie s'effectue à l'aide du contrôleur TB12 et du boîtier interface IB12 .
Connecter le boîtier interface sur le TB12 .

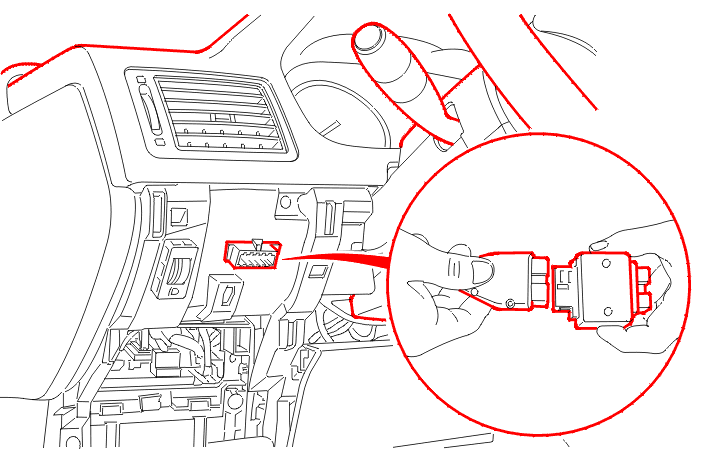

Brancher l'ensemble IB12 - TB12 sur la prise centralisée (16 voies) .
1 - 1 - PROCÉDURE D'INTERVENTION
| étape | état / action en cours | remarque |
|---|---|---|
| 1 | contact coupé depuis 1 h minimum ouvrants fermés plafonniers éteints |
voir étape 2 |
| 2 | 1 ou 2 leds vertes allumées ? | oui : voir étape 8 non : voir étape 3 |
| 3 | led orange allumée ? | oui : voir étape 4 non : voir étape 5 |
| 4 | recharger la batterie refaire le test après 1 h de repos |
2 leds vertes allumées (non) voir étape 9 2 leds vertes allumées (oui) voir étape 8 |
| 5 | led rouge allumée ? | oui : voir étape 9 non : voir étape 6 |
| 6 | branchement correct ? état et serrage des bornes batterie corrects ? |
oui : voir étape 9 non : voir étape 7 |
| 7 | remettre en conformité refaire le test |
fin procédure |
| 8 | contrôle correct | fin procédure |
| 9 | remplacer la batterie | fin procédure |

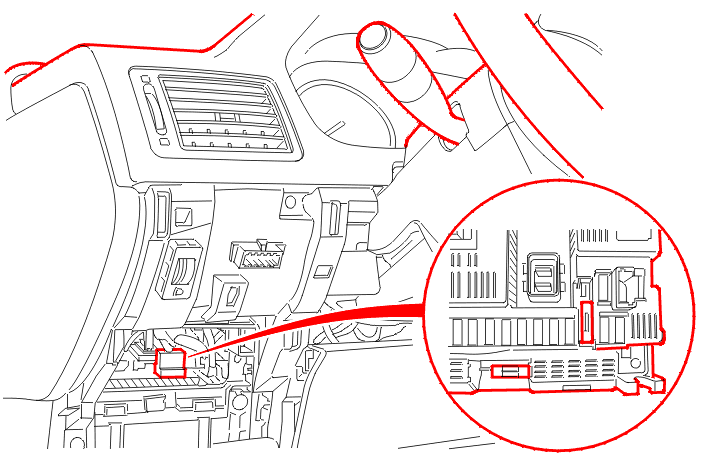

2 - BOÎTE FUSIBLES
2 - 1 - EN CONFIGURATION PARC (USINE)
Le shunt se trouve en position F19A .
Un fusible standard 30A vert se trouve sur le support F19/F19A .
2 - 2 - EN CONFIGURATION CLIENTÈLE
Le shunt se trouve sur le support F19/F19A .
Un fusible standard 30A vert se trouve en position F19 .
3 - IMPLANTATION PLAQUES CONSTRUCTEUR ET ÉTIQUETTES

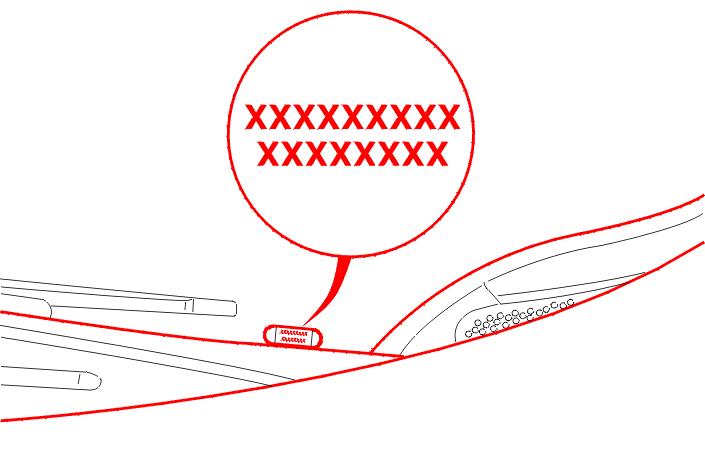

VIN sur planche de bord, et visible de l'extérieur au travers du pare-brise .

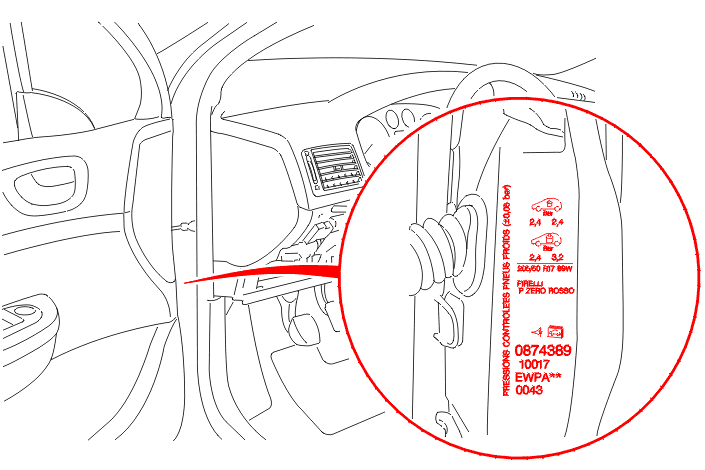

Pressions de gonflage - N° de DAM .

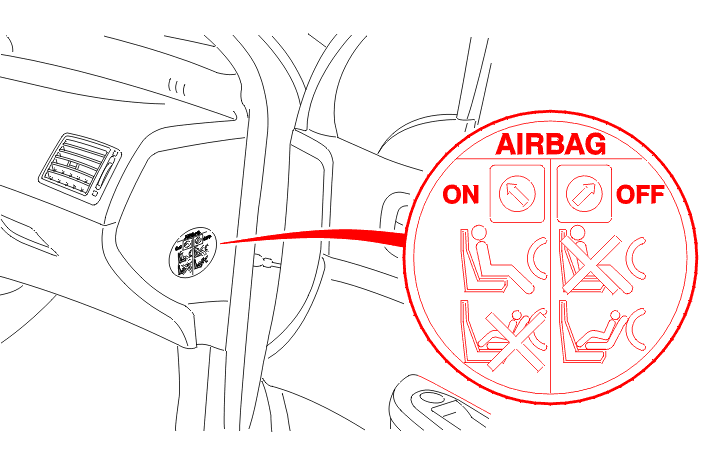

Sérigraphie coussins gonflables .

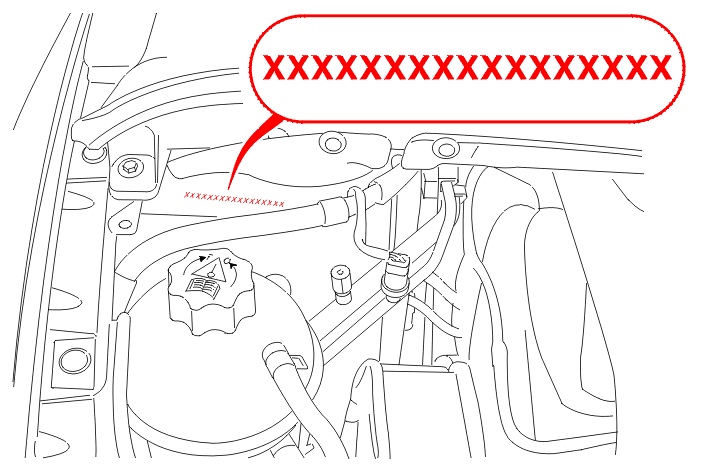

Frappe caisse du VIN .

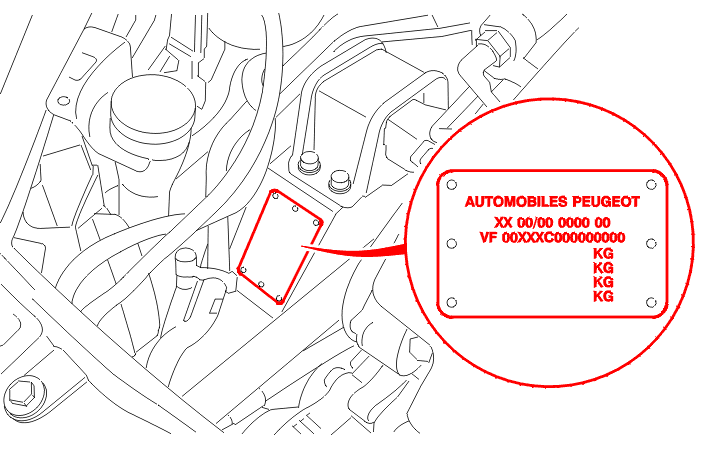

Plaque constructeur véhicule .

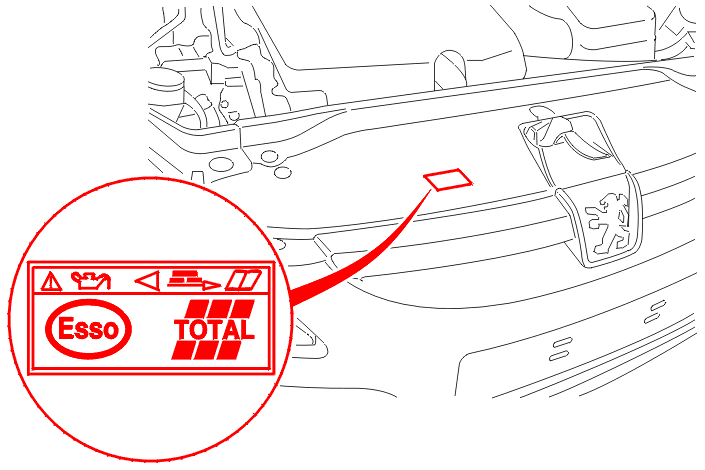

Recommandation lubrifiant implantée en partie supérieure de la calandre .

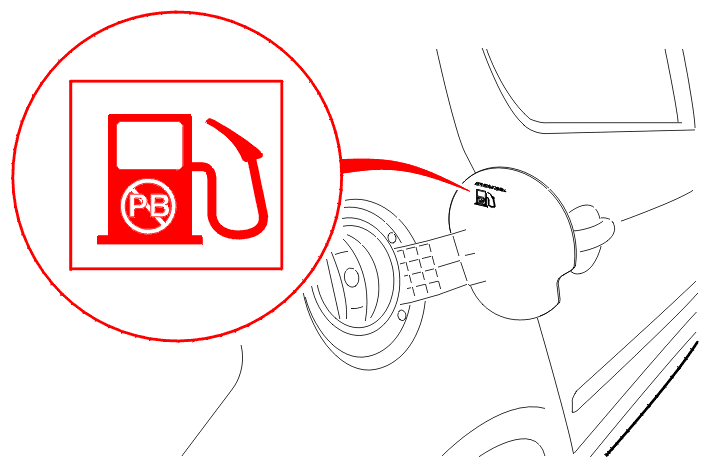

Préconisation carburant implantée sur la trappe à carburant .
4 - PRÉPARATION INTÉRIEURE
4 - 1 - LÈVE-VITRE
NOTA : après chaque débranchement de la batterie, il faut réinitialiser la fonction de lève-vitres .
Initialiser la fonction lève-vitres :
NOTA : cette opération est à réaliser pour tous les véhicules équipés de vitres électriques séquentielles .
4 - 2 - ALLUMAGE AUTOMATIQUE DES FEUX DE CROISEMENT (SUIVANT ÉQUIPEMENT)
Mise en mode allumage automatique des feux de croisement :
NOTA : pour désactiver la fonction, effectuer la même procédure .
4 - 3 - AUTORADIO (RB3 - RD3)
Configuration de la zone d'utilisation du tuner (Suivant destination) .
Brancher le DIAG 2000 sur la prise centralisée .
Sélectionner :
Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .
Sélectionner :
Sélectionner la zone d'utilisation suivant le pays, puis appuyer sur la touche Télécodage pour valider .
Configuration de la zone d'utilisation du tuner terminée .
4 - 4 - ALARME
Initialisation de la fonction alarme (Suisse - Belgique) :
Sélectionner :
Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .
Sélectionner :
Configuration zone d'utilisation d'alarme terminée .
4 - 5 - TOIT OUVRANT MULTIPLEXÉ
NOTA : après chaque débranchement de la batterie, il faut réinitialiser la fonction du toit ouvrant .
L'initialisation s'effectue uniquement sur la position entrebâillement maximum (3ème position) avec un enfoncement de plus d'une seconde sur le bouton de commande du toit ouvrant .
4 - 6 - MODE SHOW-ROOM
Ce mode permet l'accès aux différentes fonctions électriques d'un véhicule en exposition (sans clé de contact) dans nos halls de présentation véhicules neufs, aux clients potentiels .
Le mode Show-Room se programme à l'aide du DIAG 2000 .
Sélectionner :
Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .
Sélectionner :
Configuration du mode Show-Room terminée .
NOTA : ce véhicule n'est pas équipé d'allume-cigare .
Pour désactiver le mode Show-Room, il suffit de faire un essai routier (moteur tournant et vitesse supérieure à 30 km/h) .
4 - 7 - INHIBITION DE LA FONCTION ALLUMAGE AUTOMATIQUE DES FEUX DE DÉTRESSE ( SUÈDE : UNIQUEMENT)
Brancher le DIAG 2000 sur la prise centralisée .
Sélectionner :
Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .
Sélectionner :
Appuyer sur la flèche Retour .
Inhibition de la fonction Allumage automatique des feux de détresse terminée .
5 - PRÉPARATION EXTÉRIEURE SPÉCIFIQUE
5 - 1 - ARRIMAGE CAMION (PAYS À RÉGLEMENTATION UNIQUEMENT)
Pour les pays à réglementation spécifique suivants :

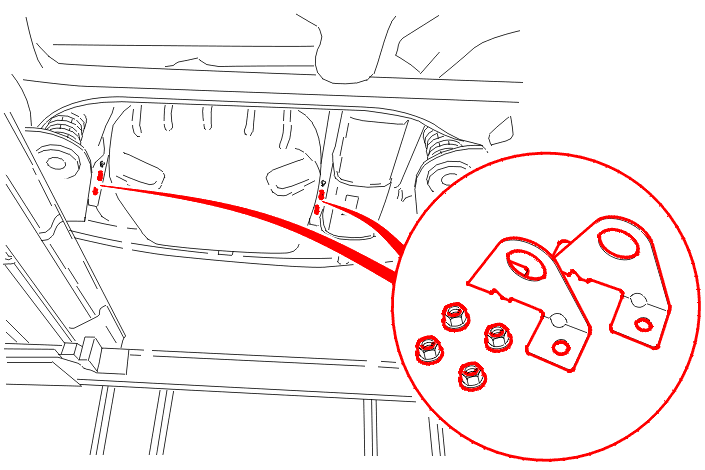

L'arrimage sur camion se fait par l'arrière, à l'aide de 2 anneaux rapportés vissés (goujons de fixations de l'attache-remorque soudés sur les 2 longeronnets arrière) .
IMPÉRATIF : ces anneaux sont mis en usine au montage pour les destinations concernées, et doivent être enlevés lors de la préparation véhicule neuf afin de pouvoir garantir le bon comportement de la structure en cas des chocs arrière .
