C5GG2VF1 - 307 5 AJTÓS LIMUZIN
KI- ÉS BESZERELÉS UTASTÉR BURKOLATAI
(1) Szélvédőoszlop burkolatok .
(2) Első ajtóküszöb burkolat .
(5) Hátsó ajtóküszöb burkolat .
(6) Középső oszlop alsó burkolata ( ) .
(9) A középső oszlop felső burkolata .
(13) Hátsó oldalsó alsó burkolat .
(16) Hátsó oldalsó felső burkolat .
1 - KISZERELÉS SZÉLVÉDŐOSZLOP BURKOLAT
Vegye le a ajtónyílás tömítést a burkolat környezetében .

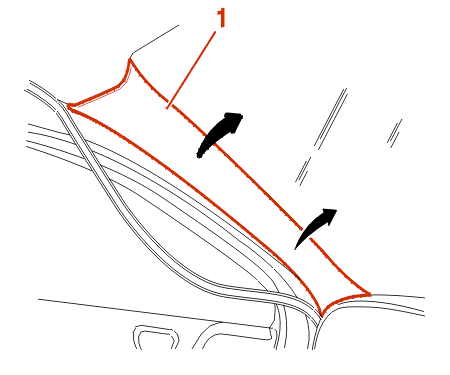

Pattintsa le a (1) szélvédőoszlop burkolatot befelé , fentről lefelé .
Szabadítsa ki a burkolatot felfelé és szerelje ki .
2 - KISZERELÉS AJTÓKÜSZÖB BURKOLATOK
2 - 1 - ELSŐ BURKOLAT

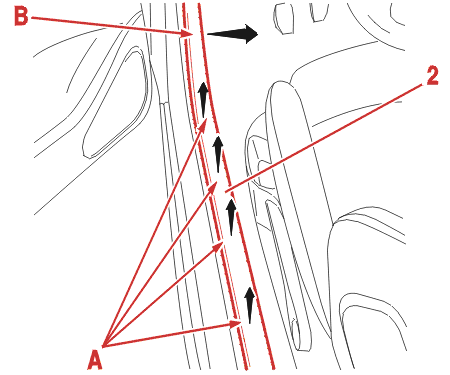

Emelje fel, majd fokozatosan szabadítsa ki a (2) küszöbburkolatot, hogy szabaddá váljanak a kapcsok a (A) helyen .
Pattintsa le a (2) ajtóküszöb burkolatot a (B) -ban .
Szerelje ki a ( 2 ) burkolatot .
2 - 2 - HÁTSÓ BURKOLAT
Hajtsa le a hátsó üléssor ülőrészét .

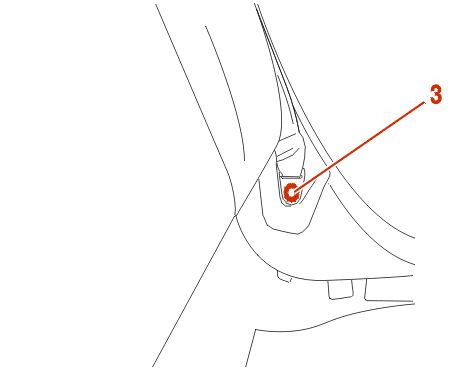

Szerelje ki a rögzítést (3) .
Hajtsa le a háttámlát .

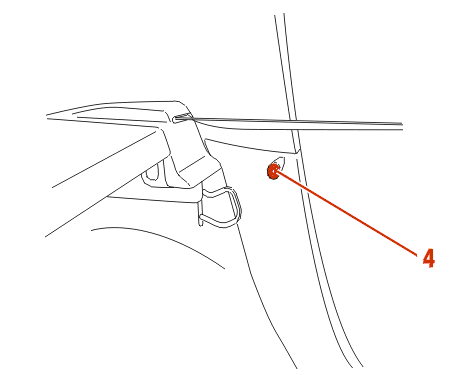

Szerelje ki a rögzítést (4) .

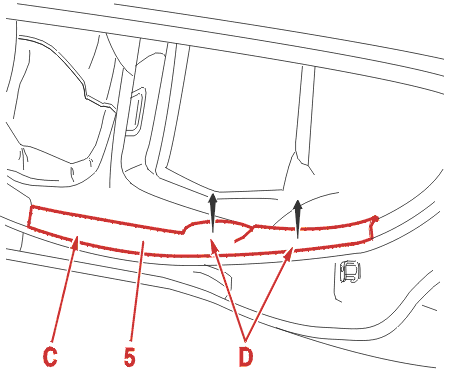

Emelje fel, majd pattintsa ki a (5) küszöbburkolat első részét (A C-ban) .
Pattintsa le a (5) ajtóküszöb burkolatot a (D) -ban .
Emelje meg kismértékben a háttámlát majd szabadítsa ki a (5) ajtóküszöb burkolatot .
Szerelje ki a hátsó ajtóküszöb burkolatot (5) .
3 - KISZERELÉS KÖZÉPSŐ OSZLOP ALSÓ BURKOLATA ( )
Szerelje ki az első ajtóküszöb burkolatot .
Tolja teljesen előre a első ülést .
Pattintsa le a hátsó ajtóküszöb burkolatot a (E) -ban .

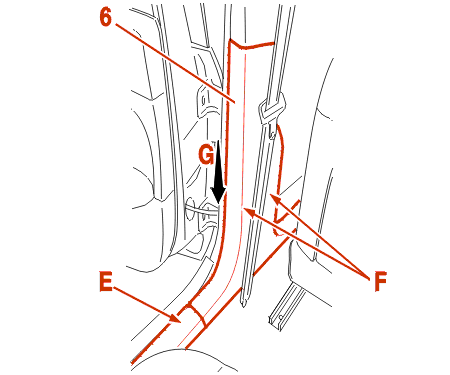

Pattintsa le a középső oszlop (6) alsó burkolatát a (F) -ban .
Szerelje le a középső oszlop (6) alsó burkolatát a (G) felé húzva azt és kiszabadítva a (E) -ban .
4 - KISZERELÉS A KÖZÉPSŐ OSZLOP FELSŐ BURKOLATA
Szerelje le a középső oszlop alsó burkolatát .
Szerelje ki :

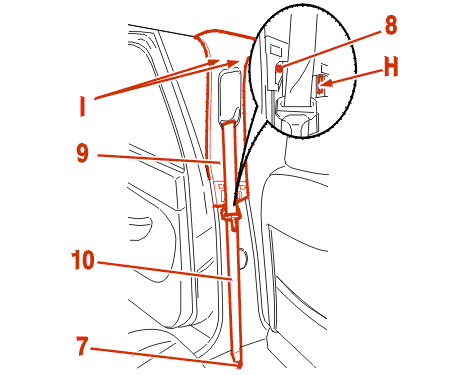

Pattintsa le a középső oszlop (9) felső burkolatát a (H) -ban és a (I) -ban .
Vezesse át a biztonsági öv végét (10) a középső oszlop (9) felső burkolatán keresztül .
Szerelje ki a középső oszlop (9) felső burkolatát .
5 - KISZERELÉS HÁTSÓ OLDALSÓ ALSÓ BURKOLAT
Szerelje ki :

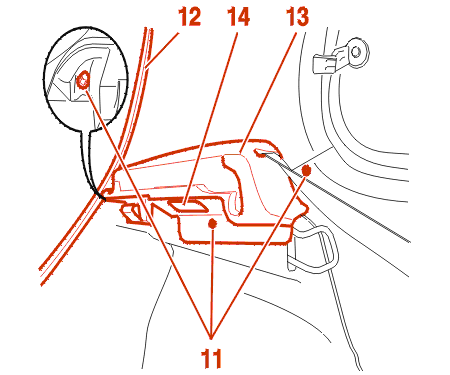

Szabadítsa ki a csomagtér tömítést (12) .
Szabadítsa ki a hátsó oldalsó alsó burkolatot (13) .
Csatolja le a csatlakozóját a (14) csomagtér világításnak a hátsó oldalsó alsó burkolatról kizárólag a baloldal esetén .
Csatolja le a tartozékok csatlakozóaljzatát a hátsó oldalsó alsó burkolatról kizárólag a baloldal esetén , és felszereléstől függően .
Szerelje ki a hátsó oldalsó alsó burkolatot (13) .
6 - KISZERELÉS HÁTSÓ OLDALSÓ FELSŐ BURKOLAT
Szerelje ki :
Szabadítsa ki a tömítést ( 15 ) .

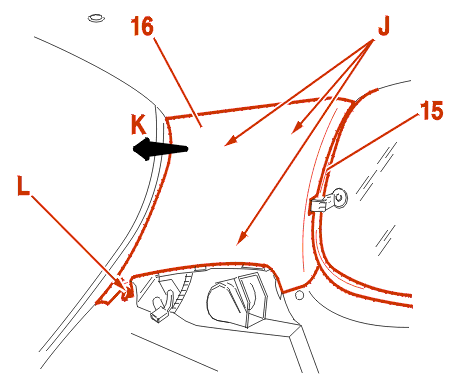

Szerelje ki a hátsó oldalsó felső burkolatot (16) ; Az alábbi sorrendet betartva :
7 - BESZERELÉS
Járjon el a kiszerelési műveletekkel ellentétes sorrendben .
Ellenőrizze a felszerelések megfelelő elektromos működését .
Meghúzási nyomatékok :
