C4BG1EF1 - 307

STACCO-RIATTACCO MOTORE TERGICRISTALLO POSTERIORE

1 - SMONTAGGIO

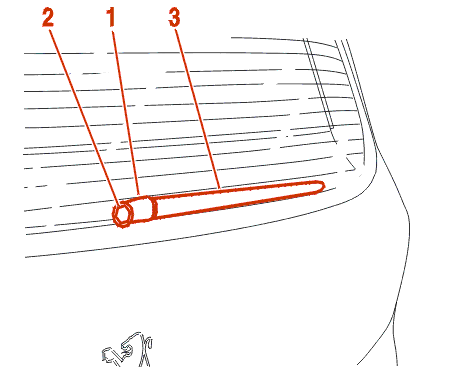

Sganciare la copertura (1) .

Smontare :

• il dado (2)
• il braccio spazzola (3) ; USANDO L'ATTREZZO [8]
• IL RIVESTIMENTO INFERIORE DELLO SPORTELLO POSTERIORE

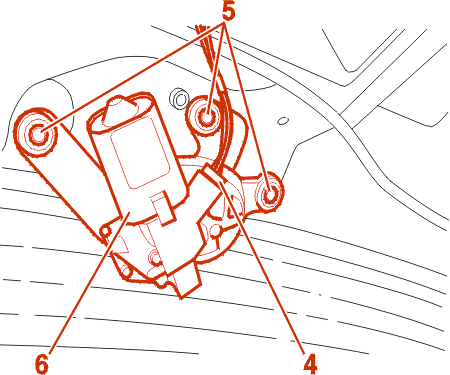

Staccare il connettore (4) .

ATTENZIONE : per questa operazione, indossare occhiali di protezione .

Forare i rivetti (5) con una punta da ø 7,5 mm .

IMPERATIVO : durante lo smontaggio dei rivetti, proteggere il lunotto ed il portellone ; limitare la profondità di foratura a 15 mm ; localizzare la caduta dei corpi dei rivetti mettendo degli stracci su ogni lato del supporto motore nel portellone .

Smontare il motore del tergicristalli posteriore (6) .

2 - RIMONTAGGIO

Procedere in ordine inverso rispetto alle operazioni di smontaggio .

IMPERATIVO : recuperare i corpi dei rivetti caduti nel portellone per evitare il rumore ; togliere gli stracci .

NOTA : prima del montaggio del braccio spazzola, far funzionare il tergicristalli, mettere il COM 2000 in posizione arresto, e posizionare correttamente la spazzola sui riferimenti del lunotto posteriore .

Serrare il fissaggio (2) a 1.2 m.daN .
