STACCO-RIATTACCO PORTAOGGETTI LATO PASSEGGERO

1 - SMONTAGGIO

Usando una spatola di plastica smontare l'aeratore laterale destro .

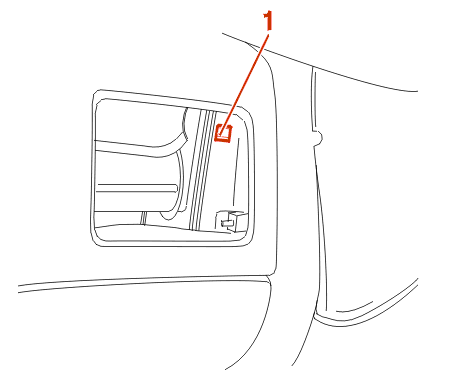

Passando la mano dal foro dell'aeratore, sganciare il gancio superiore (1) della copertura laterale di fissaggio del cruscotto .

Continuare a sganciare la copertura laterale destra e smontarla .

Aprire il portaoggetti .

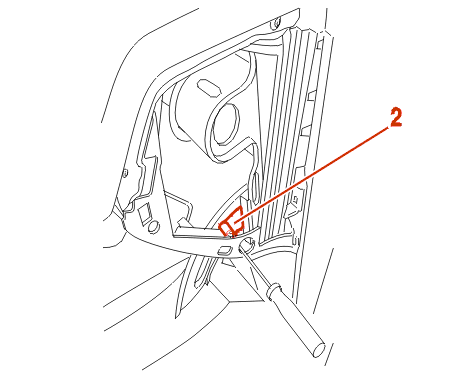

Smontare il rullo frenante (2) .

Tirare la copertura per sganciare le cerniere dal cruscotto .

Smontare il coperchio del vano porta-oggetti .

Smontare :

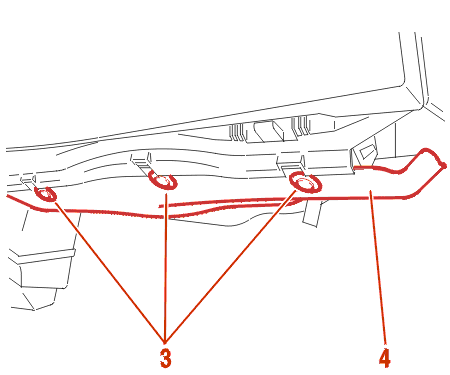

• le linguette di aggancio (3)
• la guarnizione sotto cruscotto (4)

Smontare :

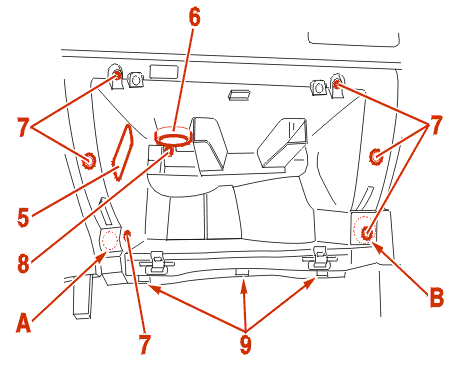

• l'illuminatore (5)
• l'otturatore di refrigerazione (6)
• i fissaggi (7)
• il fissaggio (8)
• i fissaggi (9) sotto il portaoggetti

Tirare il fondo del portaoggetti per sganciarlo in (A) e (B) .

Sganciare il fondo del portaoggetti e smontarlo .

2 - RIMONTAGGIO

Procedere in ordine inverso rispetto alle operazioni di smontaggio .

Verificare il corretto funzionamento .
