C5FG24F1 - 307

DEMONTAŻ/MONTAŻ KONSOLA ŚRODKOWA

1 - DEMONTAŻ

ZDEMONTOWAĆ DOLNY PANEL ŚRODKOWY .

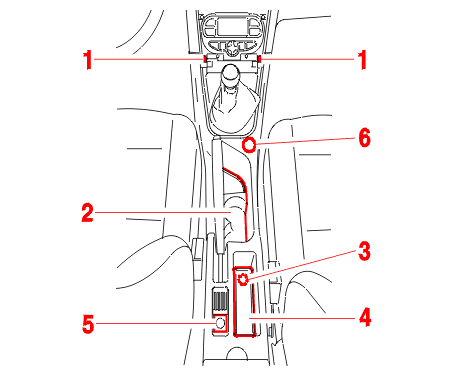

Zdemontować :

• 2 mocowania (1)
• dolna osłona (2) hamulca ręcznego
• mocowanie (3) pod gumową podstawą (4)
• wyłącznik blokady poduszki powietrznej (5)

Unieść konsolę do góry, aby odłączyć złącze od gniazda 12V (6) .

Zdemontować konsolę, wyciągając ją do tyłu i odsuwając dźwignię hamulca ręcznego do wewnątrz .

2 - MONTAŻ

Postępować w odwrotnej kolejności jak podczas demontażu .

Sprawdzić działanie urządzeń elektrycznych .
