B1BG2CK1 - 307 MOOTTORI DV4TD

IRROTUS - KIINNITYS TIIVISTYSRENKAAT : MOOTTORI

Jätä tiivistysrengas asennuskannattimeen jos se ei jää siihen, aseta se uudelleen kannattimeen ja anna asennelman levätä 30 minuuttia ennen asennusta .

EHDOTTOMASTI : tiivistysrenkaan pinnoilla ei saa olla mitään jälkiä .

VAROITUS : jos reunan muoto on muuttunut, vaihda tiivistysrengas .

Renkaat tiivistävät kampiakselin öljypumpun puolella ja vauhtipyörän puolella sekä nokka-akselin pään jakolaitteiston puolella. niissä on valmiiksi muotoiltu teflonreuna .

Kun moottori käynnistetään, öljynpaine kohdistuu reunaan joka painuu ja jättää akseliin tiivistävän öljykalvon .

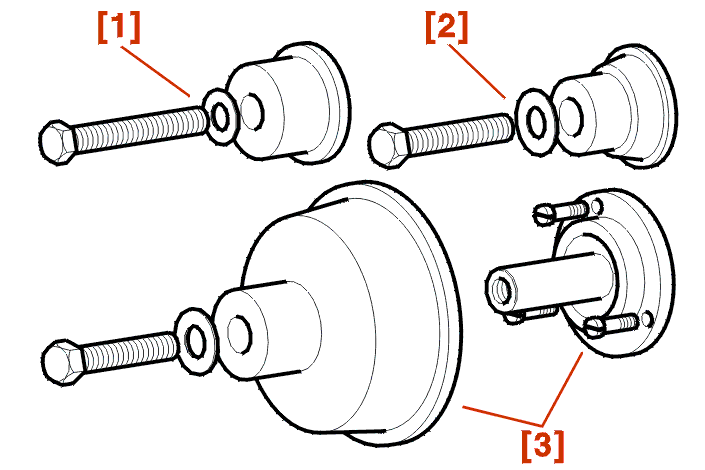

1 - ERIKOISTYÖKALUT

[1] Tiivisteholkin asennustyökalu : Nokka-akseli (-).0194-K .

[2] Tiivisteholkin asennustyökalu : Öljypumppu (-).0194-L .

[3] Tiivisteholkin asennustyökalu : Kampiakseli (Vauhtipyörän puoli) (-).0194-N .

2 - IRROTUS

2 - 1 - NOKKA-AKSELIN TIIVISTYSRENGAS

Irrota :

• JAKOPÄÄN HAMMASHIHNA
• nokka-akselin hihnapyörän ruuvi
• nokka-akselin hihnapyörä

EHDOTTOMASTI : tiivistysrenkaan pinnoilla ei saa olla mitään jälkiä .

Irrota tiivistysrengas .

2 - 2 - ÖLJYPUMPUN TIIVISTYSRENGAS

IRROTA JAKOPÄÄN HAMMASHIHNA .

Irrota tiivistysrengas .

2 - 3 - KAMPIAKSELIN TIIVISTYSRENGAS

Irrota :

• kytkinmekanismi
• vauhtipyörä

Irrota tiivistysrengas .

3 - KIINNITYS

3 - 1 - NOKKA-AKSELIN TIIVISTYSRENGAS

EHDOTTOMASTI : pyyhi kaikki öljy tiivistysrenkaan syvennyksestä ja varmista, ettei renkaan pinnoilla ole mitään jälkiä .

Aseta holkki renkaineen nokka-akseliin .

Laita työkalu [1] paikalleen .

Kiristä työkalun ruuvia, kunnes työkalun sivu koskee nokka-akselin kannattimen sivuun .

Irrota työkalu [1] .

Kiinnitä nokka-akselin hihnapyörä ja ruuvi .

Kiristys arvoon 4.5 mdaN .

LAITA JAKOPÄÄN HIHNA PAIKALLEEN .

3 - 2 - ÖLJYPUMPUN TIIVISTYSRENGAS

EHDOTTOMASTI : pyyhi kaikki öljy tiivistysrenkaan syvennyksestä ja varmista, ettei renkaan pinnoilla ole mitään jälkiä .

Aseta holkki renkaineen paikalleen kampiakseliin .

Aseta työkalu [2] ja ruuvi paikoilleen kampiakselin hihnapyörään .

Kiristä kampiakselin hihnapyörän ruuvia, kunnes työkalun sivu koskee öljypumpun sivuun .

Irrota työkalu [2] .

Kiinnitä :

• kiila
• kampiakselin hihnapyörä

LAITA JAKOPÄÄN HIHNA PAIKALLEEN .

3 - 3 - KAMPIAKSELIN TIIVISTYSRENGAS

EHDOTTOMASTI : pyyhi kaikki öljy tiivistysrenkaan syvennyksestä ja varmista, ettei renkaan pinnoilla ole mitään jälkiä .

Laita paikalleen :

• työkalun [3] alaosa vauhtipyörään
• holkki renkaineen työkalun [3] alaosaan

Kiristä työkalun [3] ruuvia, kunnes työkalun sivu koskee sylinterilohkon sivuun .

Irrota työkalu [3] .

Asenna vauhtipyörä .

Kiristä liimalla sivellyt ruuvit tiukkuudelle 1.75 danm + 75° .

Kiinnitä kytkinmekanismi .
