B1CB28K1 - 307 MOOTTORI DW10TD

TUNNISTAMINEN - OMINAISUUDET SYLINTERILOHKO

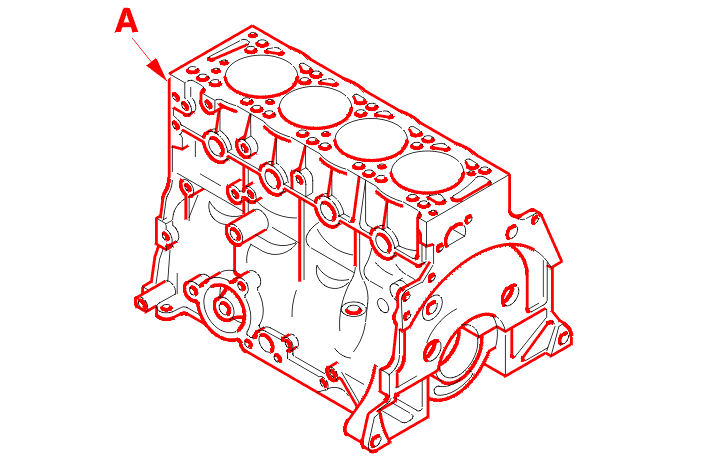

1 - TUNNISTAMINEN

Merkintä (A) : Merkintäalue (Korjaus 1) .

2 - OMINAISUUDET

Sylinterilohkon korjaus käsittää systemaattisesti :

• sylinterien poraus
• tiivistepinnan koneistus

EHDOTTOMASTI : sylinteripintojen hoonaus .

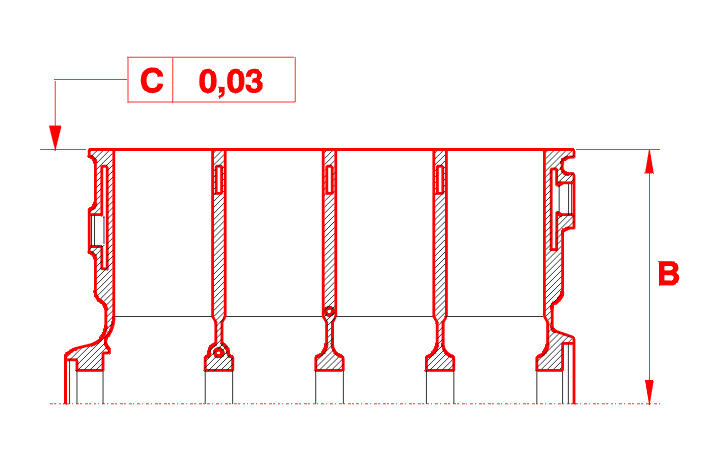

2 - 1 - OIKAISU

(B) Nimellis : 235 ± 0,05 mm .

(B) Korjaus : 234,8 ± 0,05 mm .

(C) Suoruus .

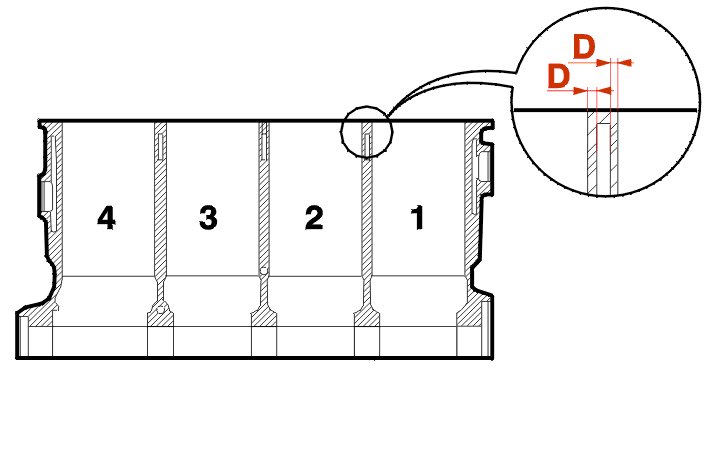

2 - 2 - PORAUS

EHDOTTOMASTI : koneistus on sallittu ainoastaan jos pystytään päättelemään tarkasti jokaisen sylinterin arvo (D) (2,2 mm minimi) .

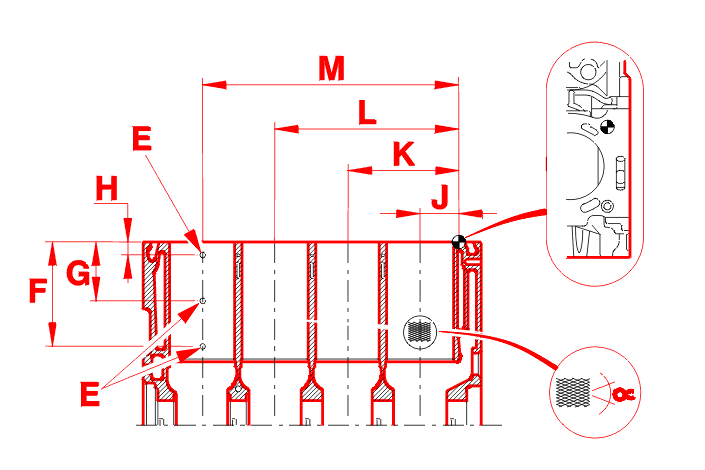

3 - SYLINTERIEN HOONAUS

EHDOTTOMASTI : sylinterien koneistuksen jälkeen, suorita niiden hoonaus noudattaen annettuja ohjeita .

(E) Tukialueen mittapiste .

(F) = 115,7 mm .

(G) = 61,9 mm .

(H) = 8,3 mm .

(J) = 46,5 ± 0,2 mm .

(K) = 139,5 ± 0,2 mm .

(L) = 232,5 ± 0,2 mm .

(M) = 325,5 ± 0,2 mm .

(α) = 50° .

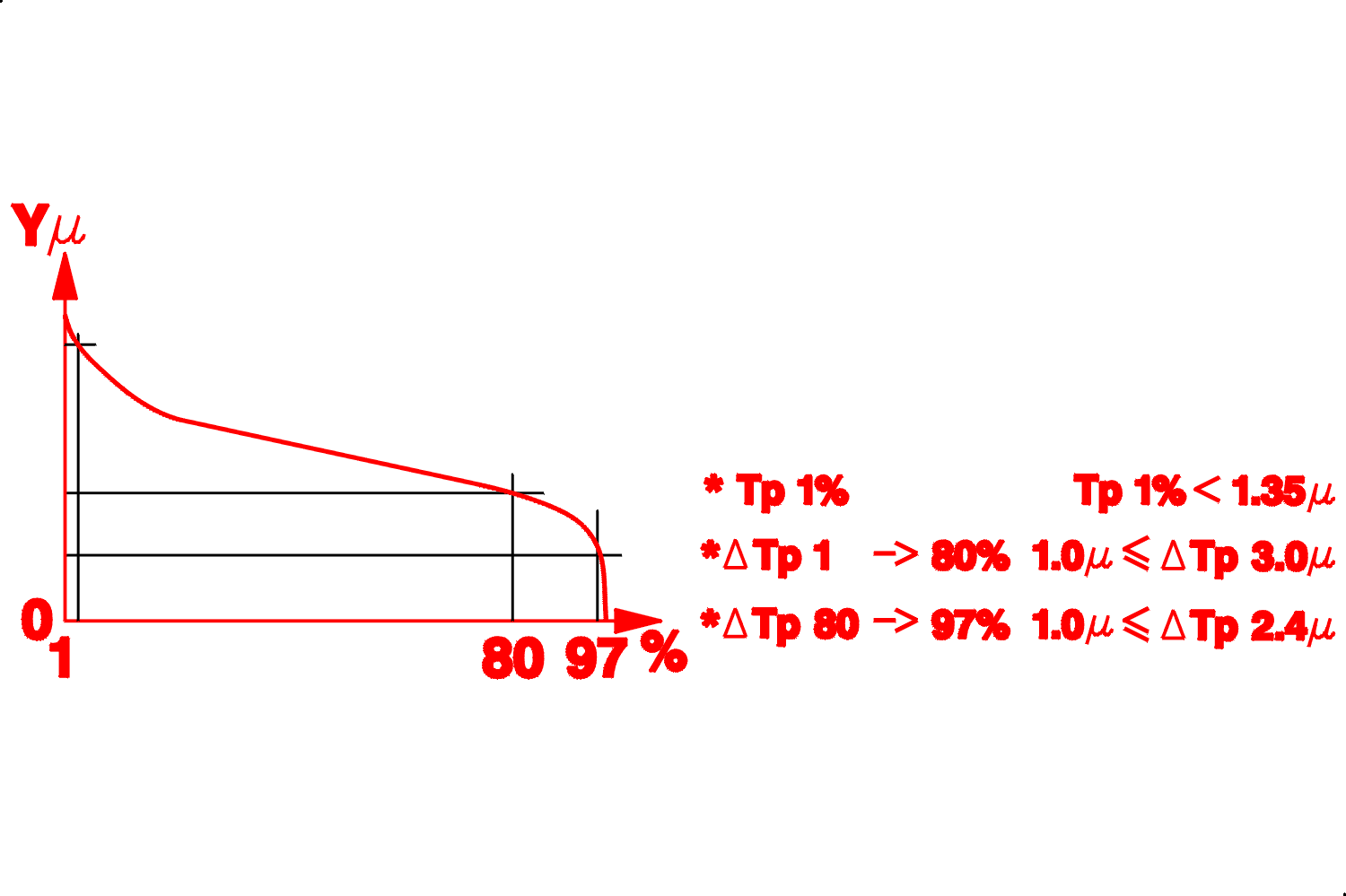

3 - 1 - TUKIALUE

Seuraavien mittauksien suorittamiseksi, noudata kohtia (E) .

(Y) maksimi10 µ .

Tukialueen mittaus :

• ei mekaanista eikä sähköistä suodatusta (mittauslaite)
• koskettimen pituus = 16 mm
• koskettimen kärjen säde välillä 2 ja 5 µ
• kolme mittausta per sylinteri painepuolelta (vastapäätä öljyn suodatinta) eli 12 mittausta per sylinterilohko

Tukialue :

• kaksi ylitystä sallitty, paitsi jos mitattu samasta sylinteristä
• tässä tapauksessa, mahdollista tehdä lisämittausta kyseessä olevassa sylinterissä ja hyväksyntä jos ei ole ylitystä

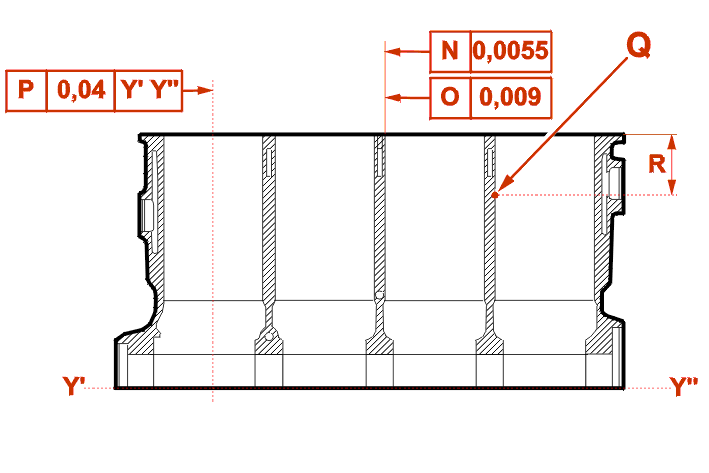

3 - 2 - MUODON JA ASENNON TOLERANSSI

(N) = Suoruus .

(O) = Sylinterin muodon oikeellisuus .

(P) = Kohtisuoruus .

(Q) = Kuulan koetuskohta .

(R) = 50 mm .

3 - 3 - KOVUUDEN MITTAUS

Seuraavien mittauksien suorittamiseksi, noudata kohtia (Q) .

Kovuus 207/241 HB .

Koristuksen syvyys ≤ 8 µ .

% paljastuneista grafiittilamelleista ≥ 20% .
