B1DG1AK1 - 307 MOOTTORI EW10J4

IRROTUS - KIINNITYS SYLINTERIKANSI

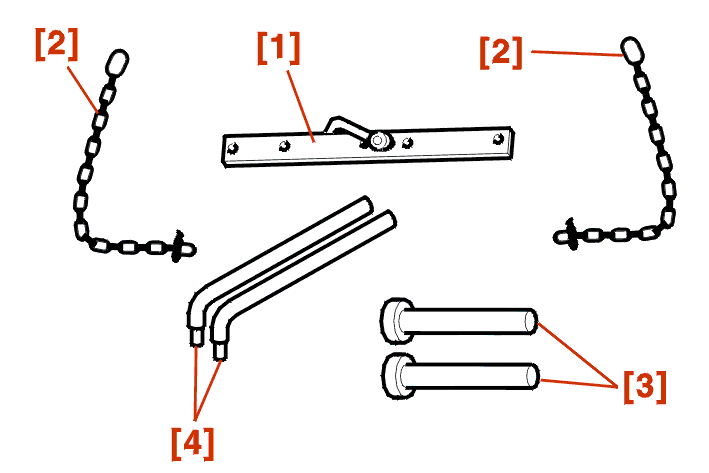

1 - ERIKOISTYÖKALUT

[1] Nostorauta (-).0102-D .

[2] Nostoketju (-).0102-M .

[3] Nokka-akselin napojen ajoituspuikot (-).0189-A .

[4] Vivut (-).0189-F .

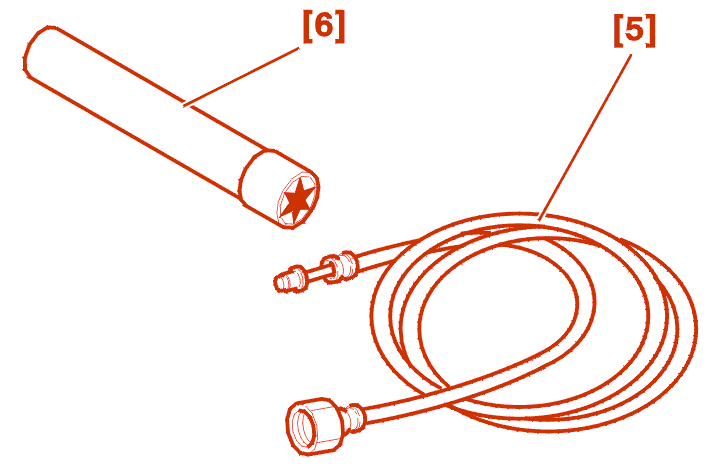

[5] Letku joka on varustettu päällä venttiilille SHRADER (-).0141-T1 .

[6] Sylinterikannen pultin holkkiavain (-).0185 .

2 - IRROTUS

tyhjennä jäähdytysjärjestelmä .

Erota pakoputki pakosarjasta .

Irrota suoja .

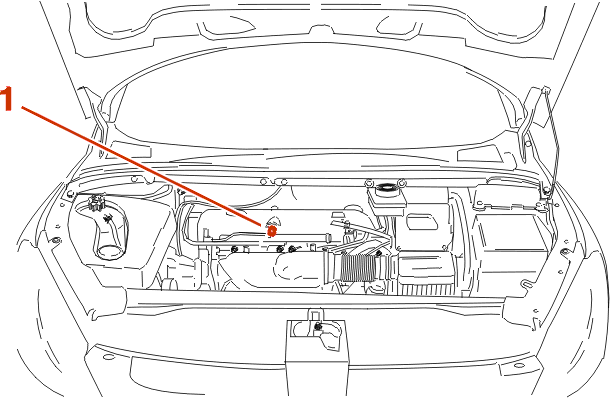

Pudota polttoainepaine kytkemällä työkalun [5] pää venttiilille SHRADER (1); ota bensiini talteen astiaan .

Irrota :

• akku
• liittimet (kaasuläppäkoteloon)
• polttoainehöyryjen imuletkut
• kaasuvaijeri
• EGR letku

Irrota :

• öljymittatikun putken mutteri
• imusarja
• lisälaitteiden käyttöhihna
• jakopään hammashihna
• jakopään hammashihnan kiristinrulla

Kiinnitä ; Moottorin oikeanpuoleinen välikannatin .

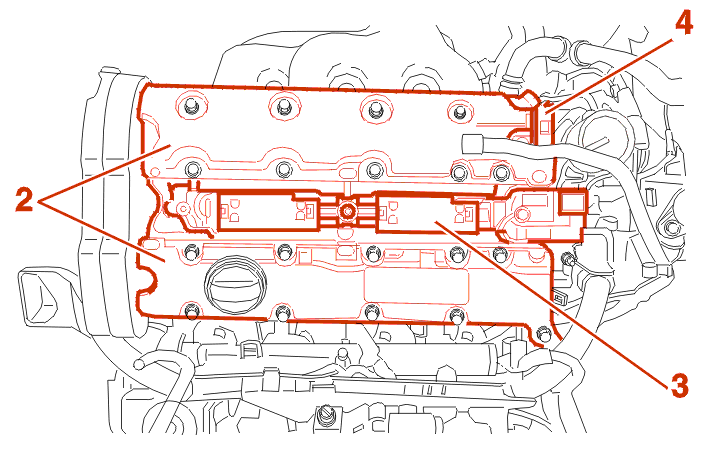

Irrota :

• tunnistin (4)
• venttiilikopat (2)
• sytytyspuolaryhmä (3)

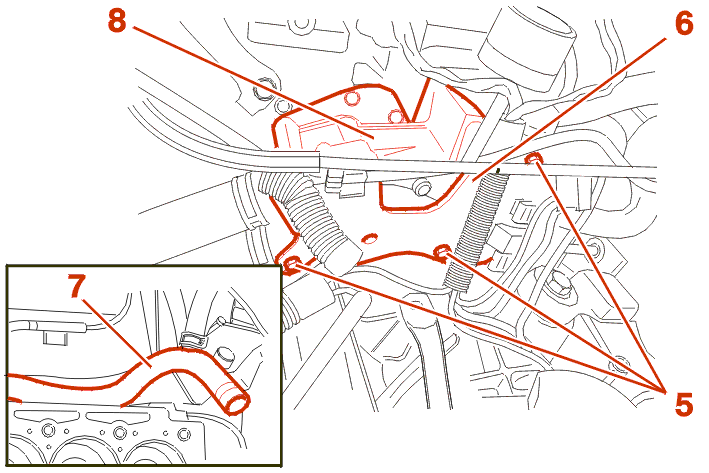

Vauhtipyörän puoli :

• löysää pulttia (5)
• siirrä johtosarjan kannatin (6) kauemmas
• irrota jäykkä putki, joka yhdistää jäähdytyspumpun ulostulevan jäähdytysnesteen koteloon (7)
• siirrä ulostulevan jäähdytysnesteen kotelo (8) kauemmas sylinterikannesta

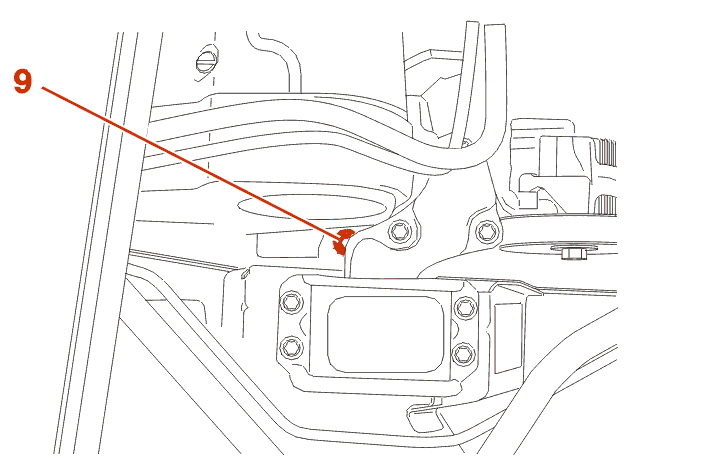

Löysää maksimiinsa pulttia (9) .

Löysää sylinterinkannen pultit asteittain ja kierteisesti edeten työkalulla [6] .

Irrota sylinterikannen pultit .

Laita paikalleen työkalut [1] - [2] .

Kallista ja irrota sylinterikansi työkalulla [4] .

Nosta sylinterikansi- ja pakosarjakokonaisuus työkalujen [1] ja [2] avulla .

Poista sylinterikansi ja sen tiiviste .

VAROITUS : puhdista tiivistepinnat hyväksytyllä puhdistusaineella ; jätä pois kuluttavat tai leikkaavat työkalut ; tiivistepinnoissa ei saa olla iskun jälkiä eikä naarmuja .

3 - KIINNITYS

3 - 1 - VÄÄRISTYMÄN TARKASTUS

Hyväksytty maksimivääristymä = 0.05 mm .

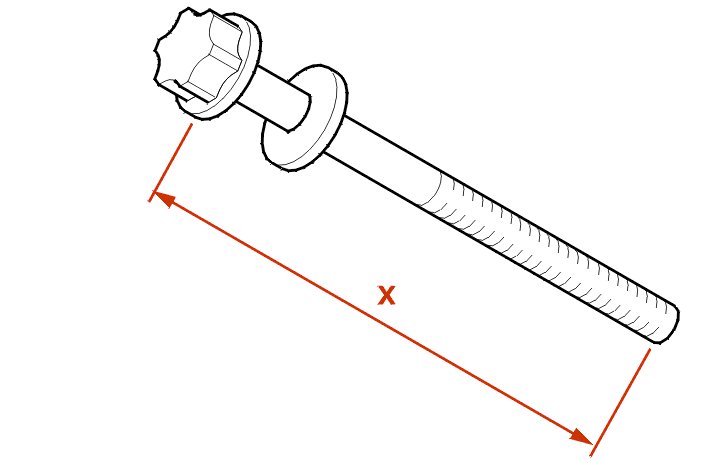

3 - 2 - SYLINTERIKANNEN PULTIN TARKASTUS ENNEN UUDELLEEN KÄYTTÖÄ

Nimellispituus (X) 144.5 mm .

Uudelleenkäytön pituus (X) ≤ 147 mm .

VAROITUS : älä käytä sylinterinkannen pultteja, joiden pituus on yli 129 mm .

Asenna sylinterikannen pultit ennakkoon voideltuna MOLYKOTE G RAPID PLUS -rasvalla kierteistä ja kannen alta .

Puhdista sylinterikannen pulttien kierteet sylinterilohkossa käyttäen kierretappia .

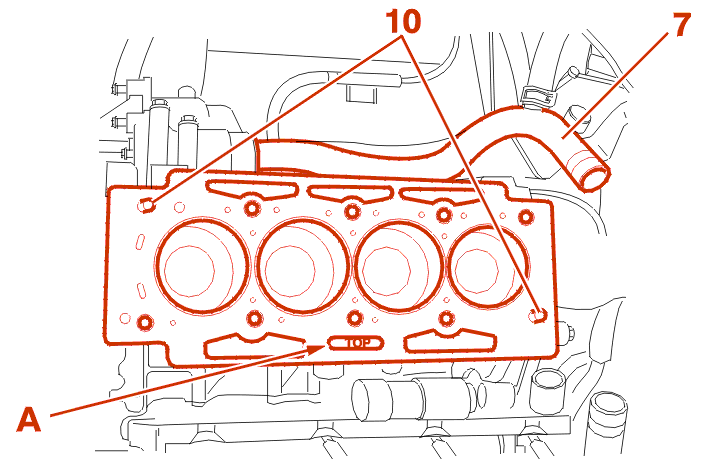

Tarkista keskitystappien sijoitus (10) .

Laita paikalleen uusi kannen tiiviste (tunnistusmerkinnät TOP (A) ylöspäin) .

Tarkasta jäykän putken (7) tiivisteiden kunto .

Laita paikalleen letku (7) vesipumpulla .

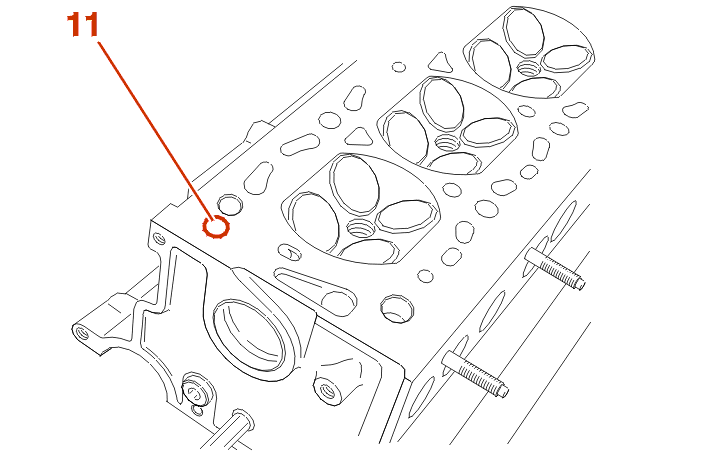

VAROITUS : uusi venttiili (11) .

Aseta ulostulevan jäähdytysnesteen kotelo paikalleen sylinterinkanteen .

Laita paikoilleen letku (7) veden menokotelolla .

Asenna sylinterikansi nokka-akselin hammaspyörä ajoitettuna .

Asenna sylinterikannen pultit ennakkoon voideltuna MOLYKOTE G RAPID PLUS -rasvalla kierteistä ja kannen alta .

3 - 3 - SYLINTERIKANNEN KIRISTYS

EHDOTTOMASTI : kiristä sylinterikannen pultit annetussa järjestyksessä (työkalun [6] avulla) .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

EHDOTTOMASTI : täytä pesät öljyllä, jotka ovat hydraulisten nostimien yläpuolella .

Kiristä pultti (9) 4.5 m.daN .

EHDOTTOMASTI : uusi järjestelmällisesti tiivisteet venttiilikopalla .

asenna paikalleen venttiilikopat .

Kiinnitä :

• sytytyspuolaryhmä (3)
• tunnistin (4)

Asenna työkalut [1] - [2] sylinterinkannen nostokorvakkeisiin .

Irrota moottorin oikeanpuoleinen välikannatin .

kiinnitä jakopään hihna .

asenna lisälaitteiden käyttöhihna .

Poista työkalut [1] - [2] .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

VAROITUS : noudata tunnontarkasti eri johtosarjojen ja putkistojen sidontaa ja kulkua .

täytä jäähdytysjärjestelmä ja ilma se .
