B1EG21K1 - 307 MOOTTORI EW10J4

IRROTUS - KIINNITYS NOKKA-AKSELI

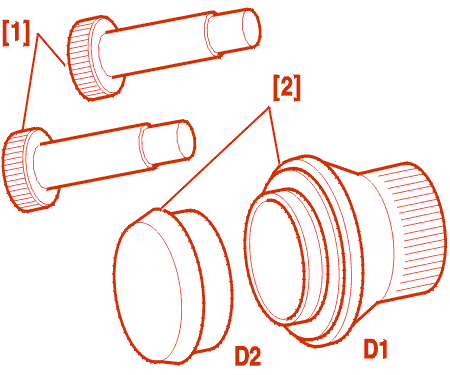

1 - ERIKOISTYÖKALUT

[1] Nokka-akselin navan ajoitustapit (-).0189-A .

[2] Nokka-akselin tiivisteen asennustyökalu (-).0189-D1/D2 .

[3] Jakolaitteiston hihnapyörän lukitustyökalu (-).0153-AJ .

2 - IRROTUS

Irrota :

• jakopään hammashihna
• suoja

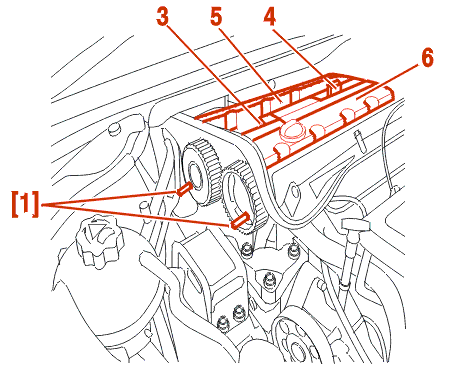

Irrota :

• nokka-akselien ajoituspuikot [1]
• sytytyspuolaryhmä (3)
• tunnistin (4)
• venttiilikopat (5) - (6) ( löysää asteittain ja spiraalin muotoisesti pultit alkaen reunoista)

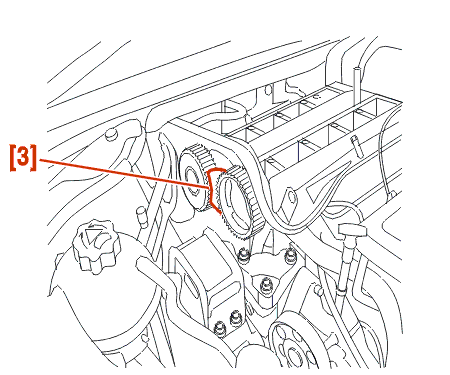

Aseta työkalu [3] paikalleen nokka-akselin hihnapyörien (1) - (2) väliin .

Löysää nokka-akselin napojen kiinnitysruuvia .

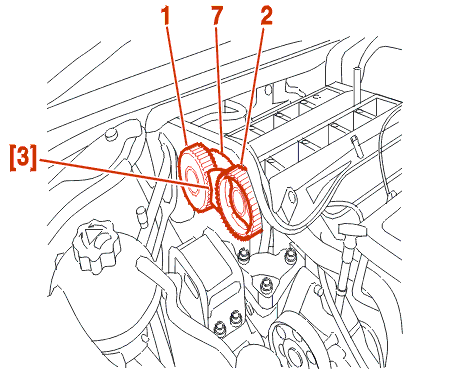

Irrota hihnapyörät (1) - (2) .

Irrota jakopään koppa (7) .

Löysää nokka-akselin laakerikopan kiinnityspultteja asteittain ja spiraalin muotoisesti, alkaen päistä, niin että se irtoaa muutaman millimetriä tiivistepinnastaan .

Poista nokka-akselien laakerikotelot .

Irrota nokka-akselit :

• kallista kumpaakin nokka-akselia painamalla päistä (kytkimen puoli) jotta keskityspukki irtoaisi (jakopään puoli)

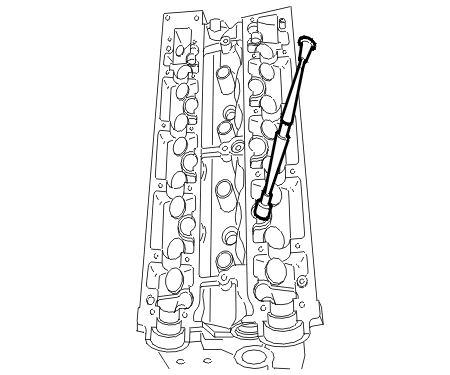

Irrotettaessa painajia :

• merkkaa painajan paikka ennen irrotusta
• käytä imukuppia tyyppiä jota käytetään venttiilien hionnassa

Poista öljy porauksista johon tulee nokka-akselien laakerikoteloiden kiinnityspultit .

3 - KIINNITYS

Öljyä painajat .

Asenna painajat paikoilleen noudattaen irrotettaessa merkattuja alkuperäisiä paikkoja .

Varmista että painajat pyörivät vapaasti sylinterikannessa .

Öljyä nokka-akseleiden laakerit .

Tarkista keskitystappien sijoitus (8) .

Aseta paikalleen vastakappaleella varustettu tunnistin (4) pakopuolelle .

Aseta paikalleen toinen nokka-akseli .

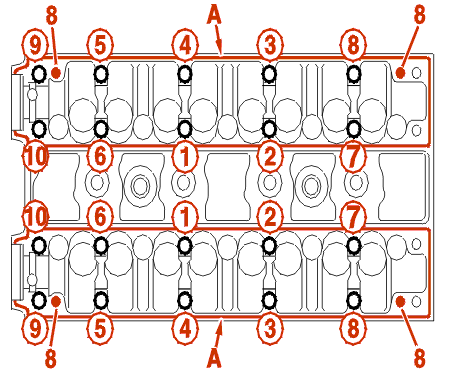

levitä tiivisteliimanauha E10 kohtaan (A) tiivistyspinnoille ympäriinsä ja porauksille joihin kiinnityspultit tulevat .

Asenna tunnistimen (4) reijällä varustettu laakerikotelo, pakopuolelle .

Kiinnitä 2:nen laakerin kotelo .

Kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä (1 - 10) .

Esikiristys 0.5 m.daN .

Kiristysmomentti : 1 m.daN .

Asenna jakopään koppa (7) .

Ennen nokka-akselin tiivisteen asennusta, varmista että tilan pohja on tiivistemassasta puhdas .

Asenna uudet tiivisteet työkalulla [2] .

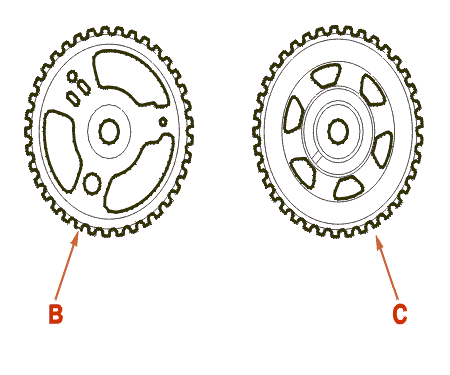

Tunnistaminen Nokka-akselin hammaspyörä :

• B = imu
• C = pako

Aseta työkalu [3] paikalleen nokka-akselin hihnapyörien väliin .

Kiristä napojen kiinnitysruuvia arvoon 7.5 danm .

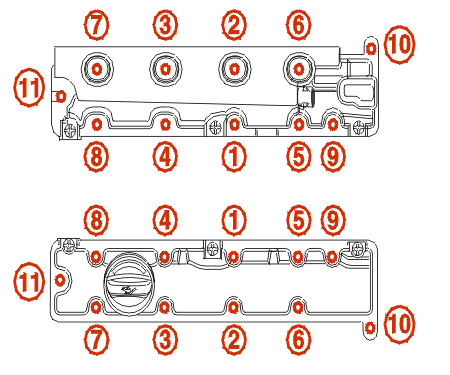

Asenna venttiilikopat varustettuna uusilla tiivisteillä noudattaen annettua järjestystä .

Etene pultti pultilta ja annetussa järjestyksessä : 1 m.daN .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

kiinnitä jakopään hihna .
