B1EG28K1 - 307 MOOTTORI DV4TD

IRROTUS - KIINNITYS NOKKA-AKSELI

1 - ERIKOISTYÖKALUT

[1] Nokka-akselin kannttimen asennustyökalu (-).0194-N .

[2] Nokka-akselin hammaspyörän avain (-).0132-AA .

2 - IRROTUS

Irrota :

• suoja
• jakopään hammashihna

Kiinnitä : Moottorin oikeanpuoleinen välikannatin .

irrota yhdysrakenteinen imujärjestelmä .

Irrota putki alipainepumpusta .

Irrota alipainepumppu .

Irrota :

• tunnistin (1)
• nokka-akselin hihnapyörä ; työkalun [2] avulla

Irrota tunnistin (1) .

Irrota :

• {{n12244}} les vis (2) du carter chapeaux superieur d'arbre a cames
• {{n12245}} le carter chapeaux superieur d'arbre a cames
• nokka-akseli
• {{n12246}} la bague d'etancheite

Puhdista tiivistepinta puhdistusaineella .

Jätä pois kuluttavat tai leikkaavat työkalut .

3 - KIINNITYS

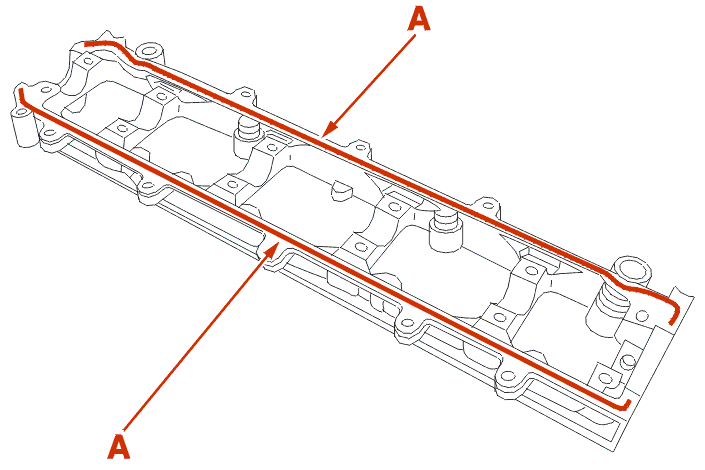

Levitä tiivisteliimaa SILICONE CATEGORIE 2 (Autojoint OR) kohtaan ympäriinsä tiivistepinnalle (A) .

Kiinnitä :

• nokka-akseli

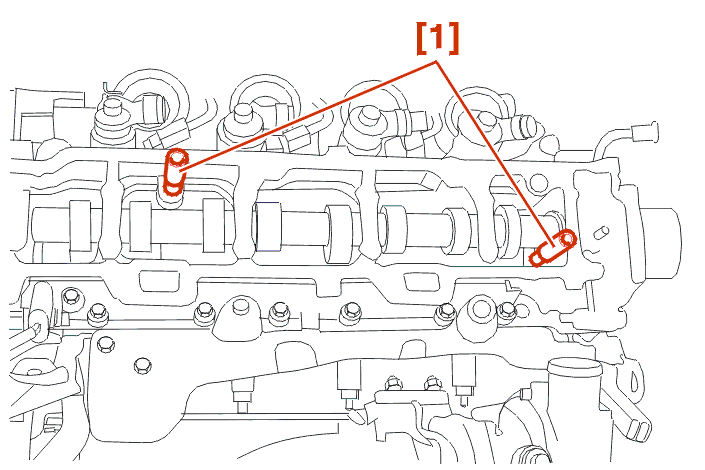

• {{n12245}} le carter chapeaux superieur d'arbre a cames ; työkalun [1] avulla

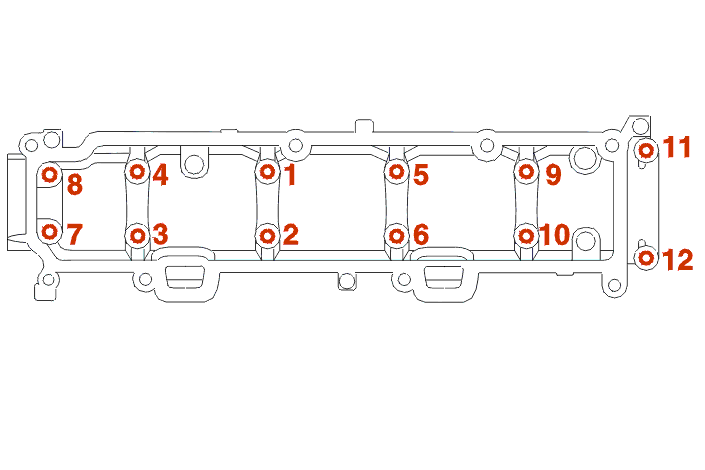

Kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä .

Kiristä pultit 1 m.daN .

Poista työkalut [1] .

{{n12247}} reposer une bague d'etancheite d'arbre a cames neuve .

EHDOTTOMASTI : huulitiivisteen ulkosivun on oltava puhdas kaikesta öljystä .

{{N12248}} reposer la pompe à vide sur le porte-arbre à cames .

Kiristä pultit arvoon 2 m.daN .

{{N12249}} reposer la poulie d'arbre à cames et la maintenir avec l'outil [2] .

Asenna pultti : Kiristys arvoon 4.5 mdaN .

Kiinnitä tunnistin (1) .

Säädä hihnapyörän ja tunnistimen väliksi 1.2 mm .

Jos tunnistin on uusi, säädä väli asettamalla tunnistimen kärki (F) koskemaan johonkin hihnapyörässä olevista kolmesta tunnistimen vastakappaleesta .

Kiinnitä :

• yhdysrakenteinen imujärjestelmä
• jakopään hammashihna
