B1GG0UK1 - 307 MOOTTORI DW10TD

IRROTUS - KIINNITYS ILMASTOINNIN KOMPRESSORI

1 - IRROTUS

Tyhjennä jäähdytysaineputkisto .

Irrota :

• moottorin alasuoja

MOOTTORI DW10TD

irrota lisävarusteiden vetohihna .

MOOTTORI DW10TD

Irrota mutterit (1) .

KAIKKI TYYPIT

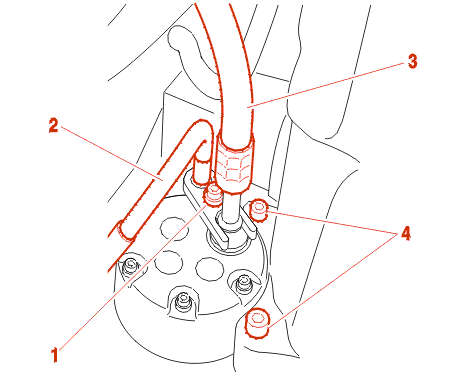

Irrota pultti (1) .

Kytke irti kompressorin tulo (2) ja meno (3) letkut .

EHDOTTOMASTI : tuki nopeasti ja tiivisti kompressorin tulo- ja menoaukot sekä putket .

Irrota 2 pulttia (4) .

Kytke irti kompressorin sähköiset syötöt .

MOOTTORI DW10TD

KAIKKI TYYPIT

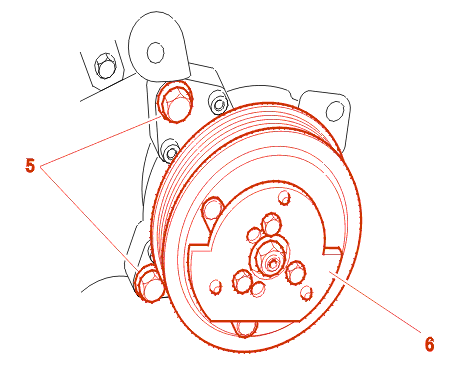

Irrota :

• 2 pulttia (5)
• kompressori (6)

2 - KIINNITYS

MOOTTORI DW10TD

KAIKKI TYYPIT

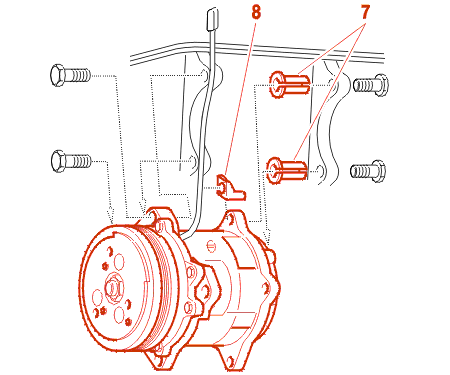

{{N9630}} vérifier la présence des deux entretoises fendues (7) .

VAROITUS : lukitusmutteri (8) kiinnittää kompressorin takaa ylhäältä .

MOOTTORI DW10TD

Tarkista että kaksi väliholkkia ovat paikoillaan (9) .

VAROITUS : {{n9631}} les ecrous antirotation (8) fixent le compresseur (takaosa) .

KAIKKI TYYPIT

Asenna kompressori noudattaen ylläolevaa osien asennusjärjestystä .

Kiristä ensin pultteja kampiakselin hihnapyörän puolelta arvoon 4.2 m.daN ja toiseksi pultteja öljynsuodattimen puolella arvoon 3.9 m.daN .

Kytke kompressorin sähkösyötöt .

EHDOTTOMASTI : kytke uudelleen kaikki liitokset käyttäen uusia tiivisteitä jotka on voideltu kompressorin öljyllä .

Kiristä pultti (1) 4 m.daN .

MOOTTORI DW10TD

Kirista muttereita (1) 2.5 m.daN .

MOOTTORI DW10TD

asenna lisälaitteiden käyttöhihna .
