B1HG2YK1 - 307 MOOTTORI DW10TD

IRROTUS - KIINNITYS POLTTOAINESUODATIN

1 - IRROTUS

Irrota akku .

Aseta tyhjennysastia moottorin alle .

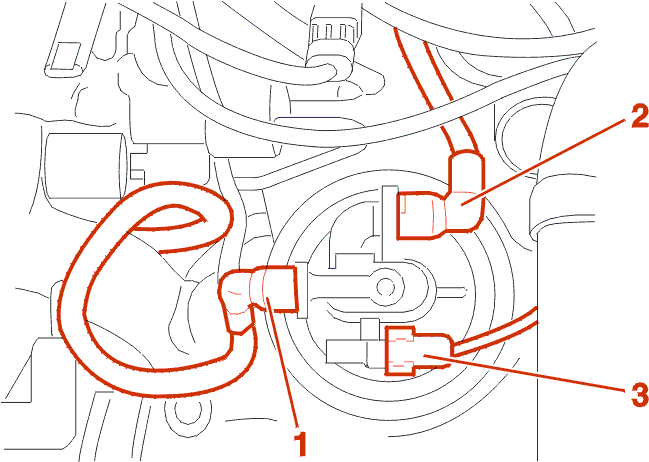

Irrota :

• polttoaineletkut (1) - (2)
• liitin lämmittimessä (3)
• liitin vedenilmaisimessa ; riippuen varustuksesta

EHDOTTOMASTI : sulje polttonesteliitännät peitelevyillä jotka tulevat suodatinpakkauksessa .

Löysää kansi (4) hihna-avaimella (FACOM 138 30) .

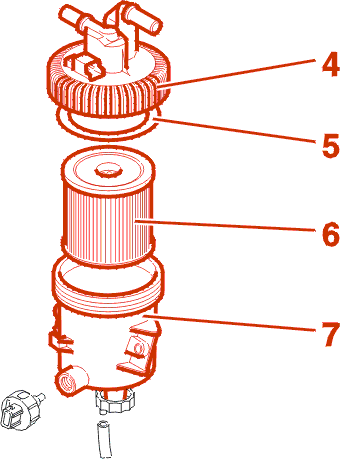

Irrota :

• täydellinen polttonestesuodatin (7) kannattimestaan
• suojakansi (4)
• tiiviste kannesta (5)
• suodatinpanos (6)

Tyhjennä suodattimessa oleva polttoaine astiaan .

Kaada rasvanpoistoainetta SODIMAC 35 astiaan .

Puhdista polttonestesuodattimen kuppi pensselillä .

Ennen asennusta jätä suodatinkuppi valumaan .

EHDOTTOMASTI : käytä ainoastaan pyyhkeitä RESISTEL ; saatavilla varaosana .

VAROITUS : älä käytä paineilmaa .

Kiristä kupin tyhjennysruuvi .

2 - KIINNITYS

EHDOTTOMASTI : avaa pussi joka sisältää uuden suodatinelementin (juuri ennen asennusta) .

Kiinnitä :

• poltttonestesuodattimen kuppi (7) kannattimeen
• uusi suodatinelementti (6)
• uusi tiiviste (5)

VAROITUS : polttonestesuodatinasennelman kiinnittäminen ruuvipenkkiin on ehdottomasti kielletty .

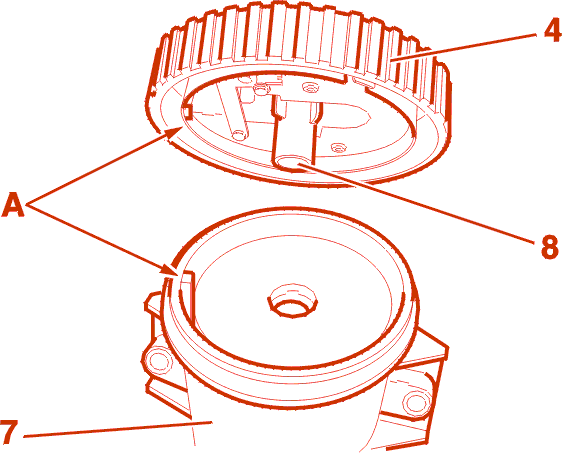

Irrota keskimmäinen peitelevy (8) kannesta .

Varmista, että kansi menee kunnolla paikalleen (asennusohjaimet (A)) .

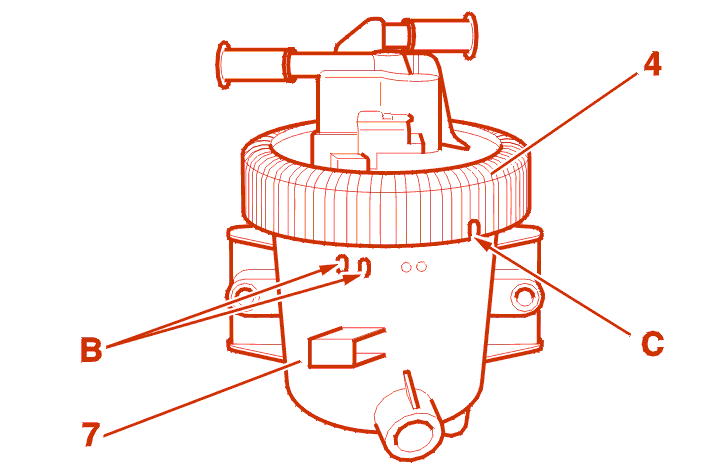

Kiinnitä kansi (4) ja kiristä se käsin, kunnes merkit (B) - (C) ovat samalla kohdalla .

Kiristä kansi (4) hihna-avaimella .

EHDOTTOMASTI : älä kiristä yli maksimitason merkin .

Kytke uudestaan :

• polttonesteliitännät (1) - (2)
• liitin lämmittimessä (3)
• liitin vedenilmaisimessa ; riippuen varustuksesta
• akku

Lataa polttonestejärjestelmä ilmanpoistopumpulla .

Sopeuta eri ohjainyksiköt .

2 - 1 - TIIVEYDEN TARKASTUS

Käynnistä moottori .

Tarkista että polttoainevuotoja ei esiinny .
