B3FD3NK1 - 307

TARKASTUS ALIPAINEPIIRI

1 - ERIKOISTYÖKALUT

[1] DIAL 2000 sarja :

• [1a] ohjainyksikkö DIAL 2000 (merkintä 1A)
• [1b] syöttöjohto DIAL 2000 (merkintä 1B)

[2] DEBI 2000 sarja :

• [2a] virtaus/painetunnistin (merkintä 2A)
• [2b] liitin 2 venttiilillä (merkintä 2N)

2 - IRROTUS

Irrota :

• akun peitelevy
• akku
• akkuteline

3 - KYTKENTÄ

Irrota alipaineletku (1) takaiskuventtiilistä (2) .

Laita paikalleen :

• liitos 2 venttiileillä [2b] paluunestoventtiilin (2) ja tehostuksen putken (1) välillä
• työkalu [2a]
• työkalut [1a] - [1b]

4 - ETUKÄTEEN TEHTÄVÄT TOIMENPITEET

Tarkasta :

• putkiston ja liittimien kunto
• siteiden kireys

VAROITUS : jarrutustehostuspiirin eristämiseksi, purista lisävarusteihin (sähkömagneettiventtiilit) yhdistettyjä putkia .

Huomautus : Näytetyt arvot ovat suhteellisia paineita .

Tarkistus on tehtävä moottori lämpimänä .

Pysäytä moottori .

Varmista että 2 venttiiliä liittimellä [2b] ovat auki .

Paina kymmenisen kertaa jarrupoljinta saadaksesi ilmanpaineen tehostimeen .

Valitse menu : Jarrutehostus työkalulla [1a] ; Kuittaa (Katso käyttöohjeita) .

5 - JARRUTEHOSTIMEN TIIVEYDEN TARKASTUS

Moottori joutokäynnillä : Odota paineen tasaantumista .

Samanaikaisesti :

• sulje venttiili (A)
• nollaa aikapohja työkalulla [1a]

EHDOTTOMASTI : älä paina jarrupoljinta .

Pysäytä moottori .

Tarkistusarvo :

• paineen vaihtelu : alle tai yhtä kuin 0,03 baria 15 sekunnissa

Jos arvo on oikea :

• diesel -moottori(t) : tarkasta ; tyhjiöpumppu
• bensamoottorit : vaihda letku (1)

Jos arvo on väärä :

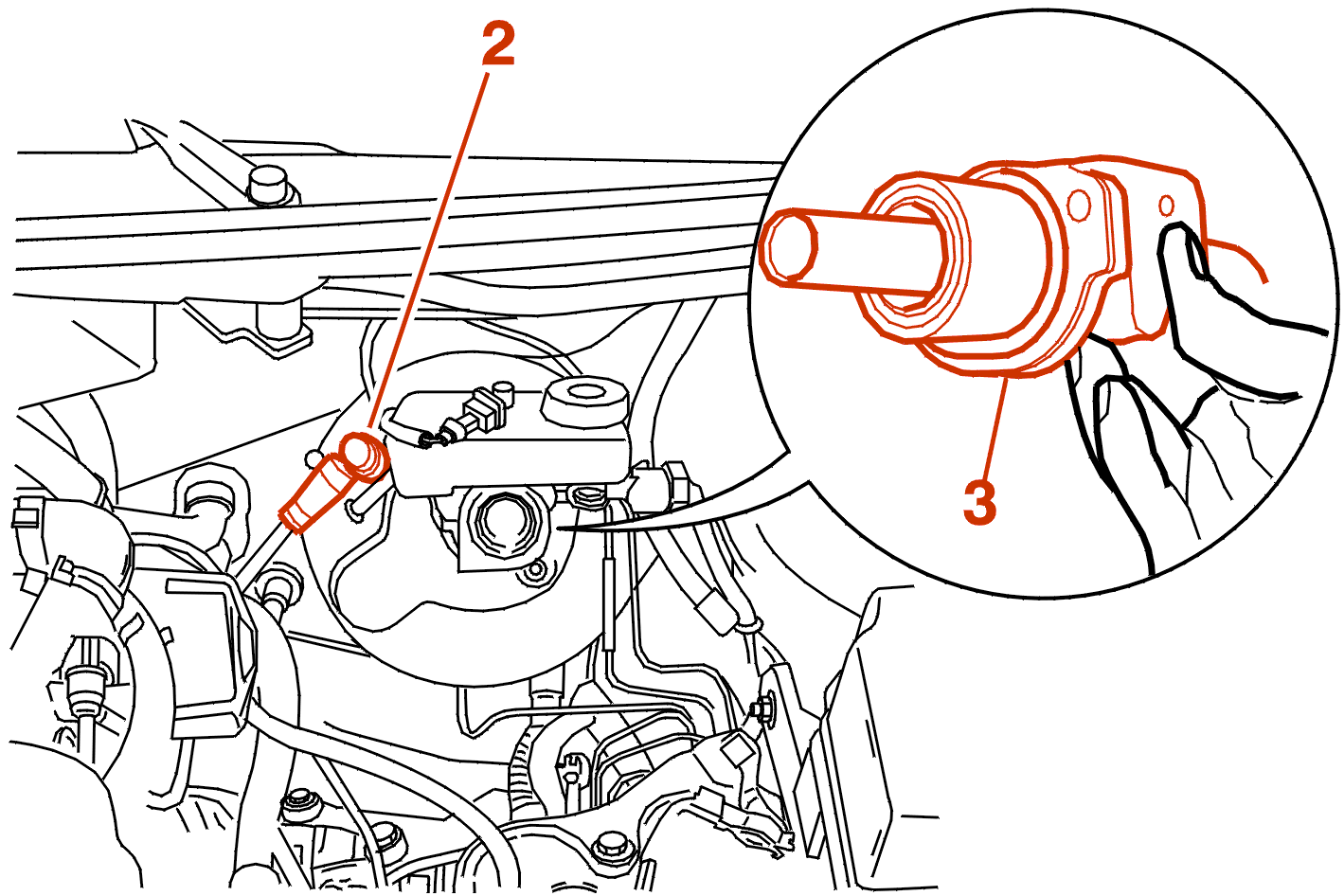

• tarkasta : tiivisteen paikallaolo (3)
• tarkasta : pääsylinterin kiristys jarrutehostimeen : kiristysmomentti : 2 m.daN
• vaihda paluunestoventtiili (2)

Suorita tarkastus uudelleen .

Jos arvo on väärä :

• vaihda jarrutehostin

6 - ALIPAINEPUMPUN PAINEEN TARKASTUS

Avaa venttiilit (A), (B) .

Paina kymmenisen kertaa jarrupoljinta saadaksesi ilmanpaineen tehostimeen .

Sulje venttiili (A) .

Nollaa aikapohja työkalulla [1a] .

Käynnistä moottori ; Joutokäynnin kierrosluku .

Avaa venttiilit (A) .

Tarkistusarvo :

• - 1 ≤paine (baria) ≤ - 0.8 alle 30 sekunnissa

Jos arvo on väärä :

• vaihda letku (1)

Suorita tarkastus uudelleen .

Jos arvo on väärä :

• vaihda alipainepumppu

Yhdenmukaista järjestelmä .

HUOM : jos tarkistusarvot ovat oikein mutta ajoneuvo edelleen osoittaa merkkejä toimintahäiriöistä, tarkista lisävarusteiden tiiviys alipainepiirissä (käytä käsikäyttöistä, NAUDER T 7050 lajia olevaa pumppua) .
