C4CG2NF1 - 307 SEDAN 3 OVINEN

IRROTUS - KIINNITYS TAKIMMAINEN SIVUIKKUNA

1 - IRROTUS

Avaa takasivulasi .

Irrota takakulman ikkunan tiiviste, joka on korissa .

Sulje ikkuna .

Kiinnitä teippi niin, että kulmaikkunaan liimattu tiiviste nousee irti, ja suojaa kori leikkauksen aikana .

LAITA SÄHKÖVEITSIIN [11A] TERÄ [14C] N° 154 .

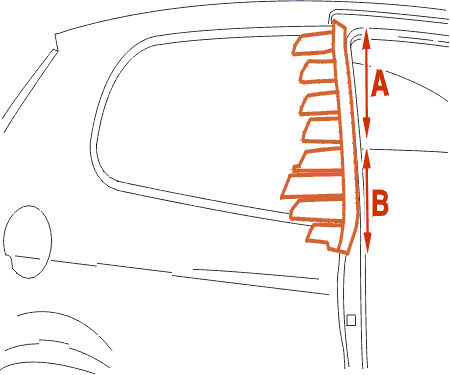

A = 210 mm .

B = 210 mm .

EHDOTTOMASTI : leikatessasi liimanauhoja varo vahingoittamasta kulmaikkunan liimattua tiivistettä ja kiinnikettä (1), joka on liimattu kulmaikkunaan .

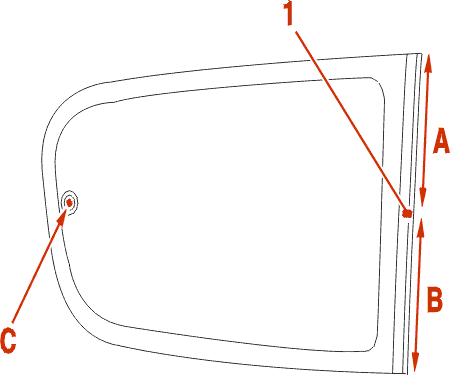

Aloita kulmaikkunan leikkaus kohdasta (A) .

Jatka kulmaikkunan leikkausta kohdasta (B) .

Irrota kulmaikkunan avauskytkimen kiinnitys kohdasta (C) .

Irrota haka (1) .

Irrota takasivuikkuna .

2 - KIINNITYS

2 - 1 - URAN JA KUMAIKKUNAN VALMISTELU

Suojaa auton sisäosat .

LAITA SÄHKÖVEITSIIN [11A] TERÄ [15] N° 146 .

Tasoita kulmaikkunassa olevat liimanauhat .

VAROITUS : varo vahingoittamasta kulmaikkunan liimattua tiivistettä .

Tasoita urassa oleva liimanauha .

Levitä tarvittaessa ruosteenestoainetta .

poista rasva urasta ja kulmaikkunasta liimaussarjassa olevalla tuotteella .

Anna kuivua 10 mn .

levitä pohjustusainetta lasille ja pellille liimasarjasta .

2 - 2 - LIIMAUS

Laita kittiä pursotuspistooliin .

käytä liimaussarjassa olevaa suutinta [1] .

Leikkaa suuttimen pää ø 8 mm noin 12 mm:n korkeudelta SUUTINTEN LEIKKAUSPIHDEILLÄ [7] .

EHDOTTOMASTI : liimanauha ei saa missään tapauksessa koskea takakulman liimattuun tiivisteeseen eikä kiinnikkeeseen .

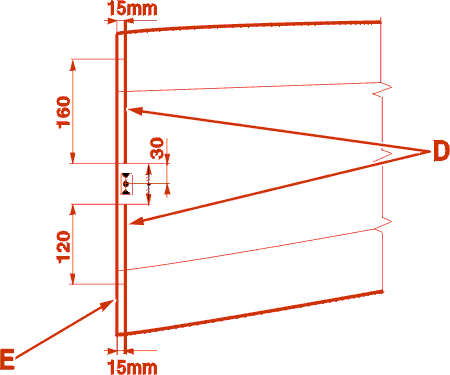

D = Liimaviiva .

E = Kulmaikkunan reuna .

Levitä liimanauhat .

EHDOTTOMASTI : aika kitin luukulle laittamisen ja lasin asettamisen välillä ei saa ylittää 8 mn (käytettäessä pikaliimaa) .

VAROITUS : kiinnittäessäsi kulmaikkunan tarkista, että kiinnike on kunnolla paikallaan .

Kiinnitä kulmaikkuna painamalla lasia niin, että kiinnike menee paikalleen .

Kiinnitä kulmaikkunan avauskytkimen kiinnitys .

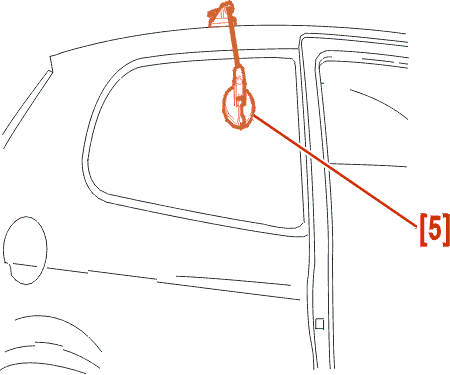

PIDÄ JATKUVA PAINE LASILLE IMUKUPPIEN-LANKOJEN [5] AVULLA .

Anna kuivua 30 mn ennen kaikkea käsittelyä .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

Tarkista kulmaikkunan tiivistys .

Puhdista lasi .
