C5GG30F1 - 307

IRROTUS - KIINNITYS ETUISTUIMEN VERHOUS

1 - IRROTUS

poista etuistuin .

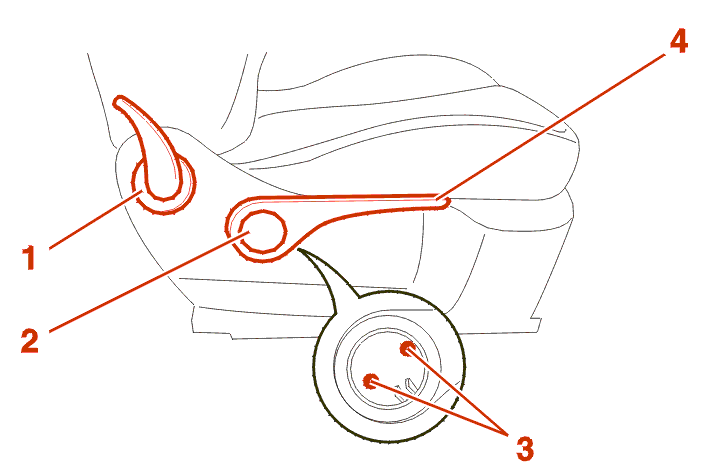

Irrota :

• {{n11561}} la commande de reglage d'inclinaison de dossier (1)
• suojus (2)

Irrota :

• kiinnitykset (3)
• {{n11562}} la commande de reglage de hauteur de siege (4)

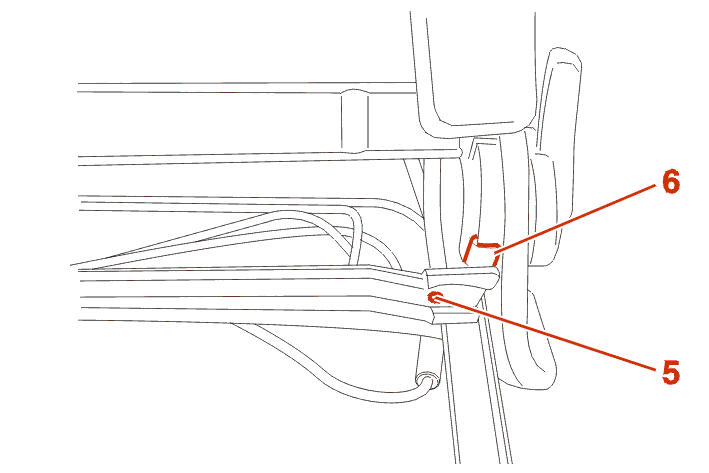

Irrota kiinnitys (5) .

{{N11563}} dégager le jonc d'agrafage (6) .

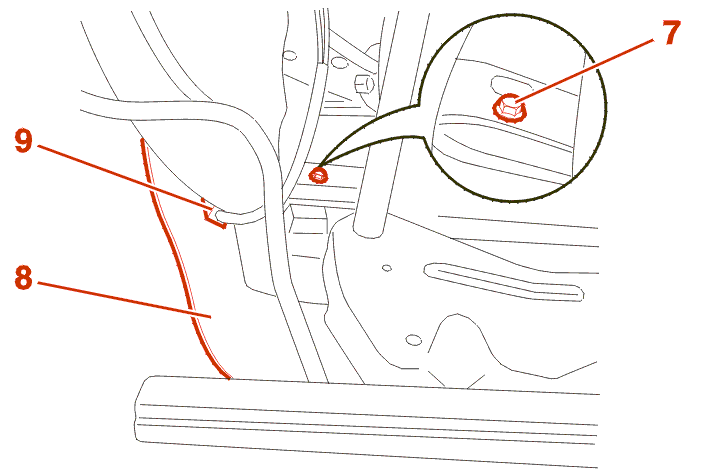

Irrota kiinnitys (7) .

{{N11564}} dégager le carter extérieur (8) côté commandes de siège .

Irrota liitin (9) (riippuen varustuksesta) .

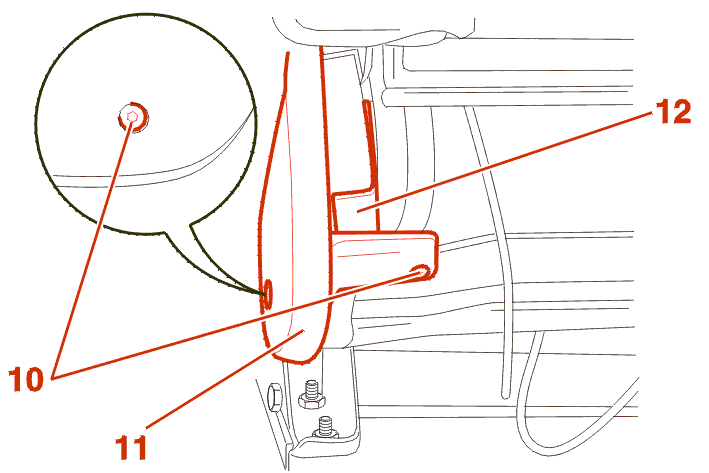

Irrota :

• kiinnitykset (10)
• istuimen sivusuoja (11)

{{N11563}} dégager le jonc d'agrafage (12) .

{{N11565}} débrancher le connecteur de la nappe chauffante (riippuen varustuksesta) .

{{N11566}} dégager et déposer l'ensemble coiffe/matelassure en le tirant vers l'avant .

2 - KIINNITYS

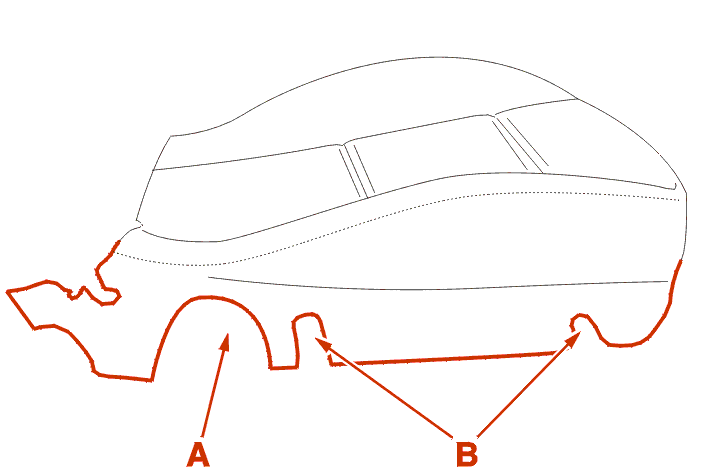

EHDOTTOMASTI : {{n11567}} en cas d'echange de la coiffe d'assise : {{n11568}} s'assurer que la decoupe correspond bien au schema ci-dessus ; les orifices (a) et (b) devront correspondre au module de rehausse et aux trous de fixation du carter exterieur .

{{N11569}} effectuer la découpe de la coiffe à l'aide d'une paire de ciseaux ou d'un cutter(Jos tarpeen) .

{{N11570}} reposer la coiffe d'assise .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Tarkasta sähkölaitteiden toiminta .
